Конструкция насосов 1Д1250-63б: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.
Основные технические характеристики насоса 1Д1250-63б
| Типоразмер насоса | Параметры | Параметры электродвигателя | Масса
агрегата |
|---|
| Q, м³/ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин | кг |
|---|
| Насос 1Д1250-63б |
710 |
20 |
5,7 |
5АМ250М6 |
55 |
980 |
1464 |
Размеры насосов 1Д1250-63б
| Насос | Размер, мм |
|---|
| 1Д1250-63б | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 | |
|---|
| 1185 |
665 |
590 |
350 |
590 |
390 |
360 |
160 |
950 |
500 |
897 |
500 |
340 |
300 |
64 |
530 |
530 |
|
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | | Масса,кг |
|---|
| 300 |
485 |
445 |
415 |
350 |
390 |
350 |
320 |
250 |
22 |
22 |
28 |
60 |
12 |
8 |
18 |
|
800 |
Размеры насосных агрегатов 1Д1250-63б
| Тип насоса | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Мощ-ность
кВт | Масса
кг | Масса
агрегата
кг |
|---|
| 1Д1250-63б |
2425 |
1780 |
310 |
- |
600 |
1245 |
950 |
600 |
540 |
1085 |
730 |
6 |
A280-S6 У3.Т2 |
75 |
570 |
1712 |
| 2280 |
1710 |
310 |
- |
600 |
1150 |
950 |
600 |
540 |
1110 |
730 |
6 |
5АМ250-М6 У3.Т |
55 |
450 |
1464 |

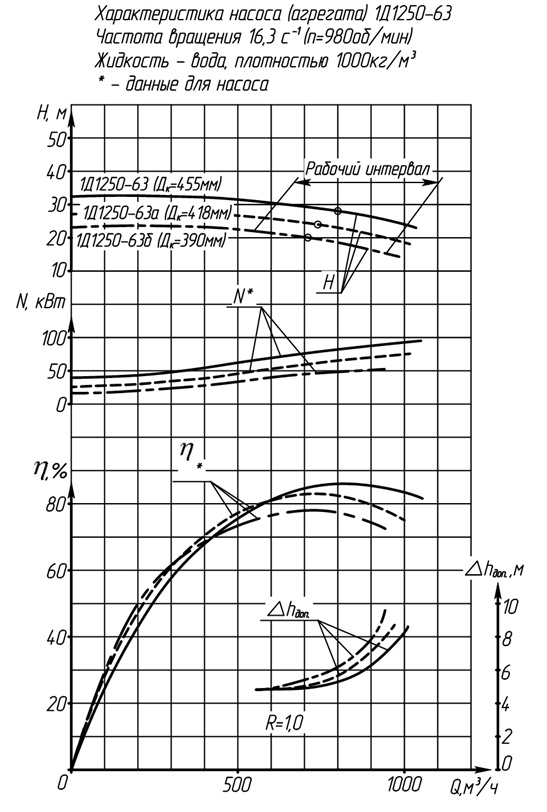

ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА 1Д1250-63
| Средняя наработка до отказа, ч |
9000 |
| Средний ресурс до капитального ремонта, ч |
35000 |
| Среднее время до восстановления, ч |
20 |
| Назначенный срок службы, лет |
30 |
| Срок сохраняемости, лет |
3 |
