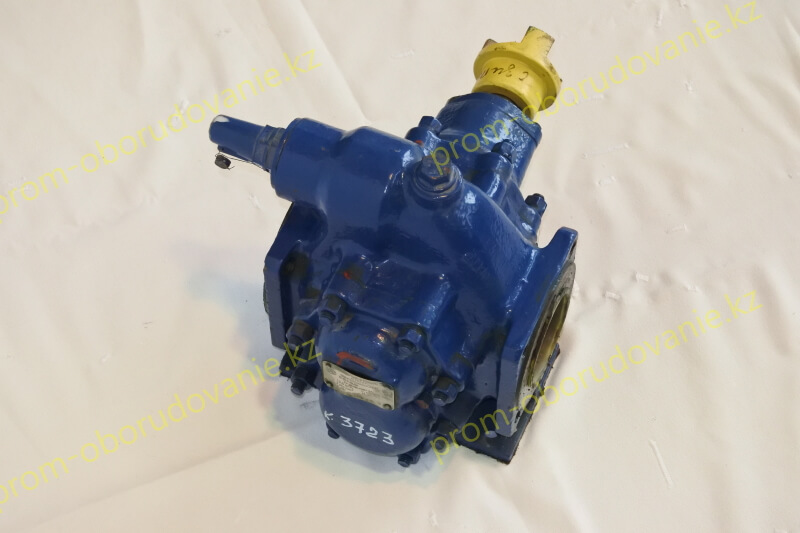

Шестерённый насос Ш40-4-19,5/4 (Б)-5
Шестерённый насос Ш40-4-19,5/4 (Б)-5
5
5
1
Product
Цена по запросу
+
–
The add to cart button will appear once you select the values above
Характеристики
Масса
70 кг*
КПД
50 %
Давление
4 кг/м²
Подача
19,5 м³/ч
Высота всасывания
5,0
Мощность двигателя
5,5 кВт
Частота вращения
1000 об/мин
Назначение изделия
Насос шестеренный Ш40-4-19,5/4 (Б)-5 и агрегаты на его основе предназначены для перекачивания нефтепродуктов (нефть, масло, мазут, масло ОМТИ, дизельное топливо, в том числе для подачи мазута в котельных установках) с кинематической вязкостью от 0,018 х 10-4 до 22 х 10-4 м²/с (1,08…300°ВУ), без механических примесей, температурой до 70°С (343 К).
Эксплуатационные условия
Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 3 или Т2, Т5 по ГОСТ 15150-69. Для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
Условное обозначение электронасосного агрегата должно соответствовать индексации, принятой в отрасли насосостроения.
Важно!
По заказу потребителя насосы могут поставляться в исполнении для эксплуатации во взрывоопасных и пожароопасных производствах.
Расшифровка кодировки насоса
Ш40-4-19,5/4 (Б)-5
Ш 40-4 – обозначение насоса по ГОСТ 19027-89;
19,5 – подача насоса в агрегате, м³/ч;
4 – давление на выходе из насоса в агрегате кг/см²;
Б – материал проточной части насоса (бронза);
5 – исполнение по электродвигателю;
У3 – климатическое исполнение и категория размещения по ГОСТ15150-69.
Примечания:
Материал проточной части насоса – чугун - не обозначается.
Габаритные размеры насоса Ш40-4-19,5/4 (Б)-5
Расшифровка обозначения
1 - Корпус;
2 - Втулка;
3 - Ведомый ротор;
4 - Винт;
5 - Ведущий ротор;
6 - Прокладка;
7 - Крышка задняя;
8 - Прокладка;
9 - Пробка;
10 - Пружина;
11 - Шарик клапана;
12 - Втулка;
13 - Втулка;
14 - Прокладка;
15 - Винт;
16 - Крышка сальника;
17 - Стойка;
18 - Манжета;
19 - Втулка;
20 - Седло клапана;
21 - Клапан;
22 - Пружина клапана;
23 - Шайба;
24 - Регулировочный винт;
25 - Прокладка;
26 - Крышка клапана;
27 - Прокладка;
28 - Гайка;
29 - Колпачок;
30, 31 - Корпус уплотнения;
32 - Крышка сальника;
33 - Шпонка;
34 - Винты;
35 - Прокладка;
36 - Кольцо упорное.
Размеры агрегата
Показатели надежности насоса
Средний ресурс изделия до капитального ремонта 25 000 ч.
Допустимый срок сохраняемости - 2 года.
Средняя наработка до отказа, ч – 3000.
Среднее время до восстановления, ч – 5.
Марка насоса
L
B
H
Масса агрегата, кг
(чугун)
(бронза)
Ш40-4-19,5/4 (Б)-5
832
340
431
151,5
157,5
Характеристики
Жидкость - дизельное топливо.
Кинематическая вязкость - 0,06 10
-4
м
2
/с (1,5
о
ВУ).
Частота вращения - 16,3 (980 об/мин).
Вакууметрическая высота всасывания - 5м.
Характеристика электронных агрегатов
Жидкость - масло.
Кинематическая вязкость - 0,75 10
-4
м
2
/с (10
о
ВУ).
Частота вращения - 16,3 (980 об/мин).
Вакууметрическая высота всасывания - 5м.
Жидкость - мазут.
Кинематическая вязкость - 18 10
-4
м
2
/с (250
о
ВУ).
Частота вращения - 16,3 (980 об/мин).
Вакууметрическая высота всасывания - 5м.
Условные обозначения
Q - подача, м³/час;
Р - давление насоса в агрегате, кгс/см²;
N - мощность насоса, кВт;
n - частота вращения, об/мин;
η - КПД, %;
H - вакуумметрическая высота всасывания, м;
