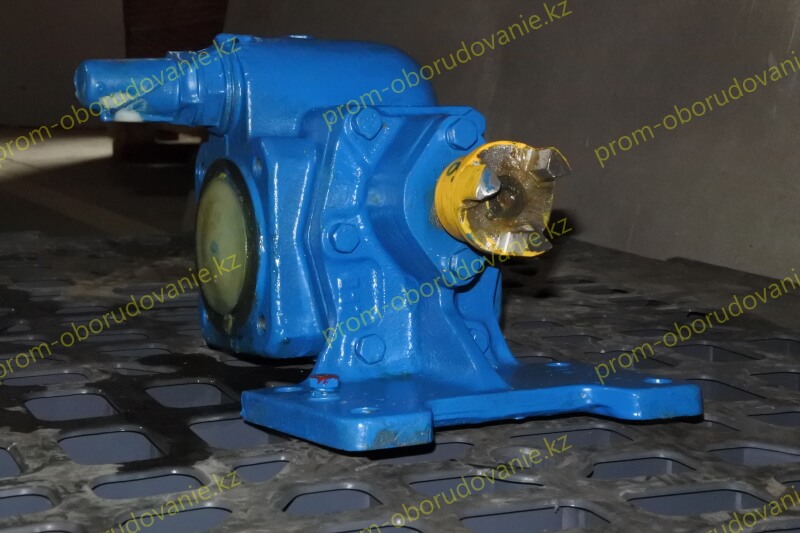

Шестерённый насос НМШ8-25-6,3/2,5 (Б)-15

Назначение изделия

Насос шестеренный НМШ8-25-6,3/2,5 (Б)-15 и агрегаты на его основе предназначены для перекачивания нефтепродуктов (нефть, масло, мазут, масло ОМТИ, дизельное топливо, в том числе для подачи мазута в котельных установках) с кинематической вязкостью от 0,018 х 10-4 до 15 х 10-4 м²/с (1,08…200°ВУ), без механических примесей, температурой до 70°С (343 К).

Эксплуатационные условия

Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 3 или Т2, Т5 по ГОСТ 15150-69. Для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.

Условное обозначение электронасосного агрегата должно соответствовать индексации, принятой в отрасли насосостроения.

Важно!

По заказу потребителя насосы могут поставляться в исполнении для эксплуатации во взрывоопасных и пожароопасных производствах.

Расшифровка кодировки насоса

• НМШ8-25-6,3/2,5 (Б)-15
• НМШ 8,25 – обозначение насоса по ГОСТ 19027-89;
• 1 – исполнение при работе на синтетических и турбинных маслах;
• 6,3 – подача насоса в агрегате, м³/ч;
• 2,5 – давление на выходе из насоса в агрегате кг/см²;
• Б – материал проточной части насоса (бронза);
• 15 – исполнение по электродвигателю;
• У3 – климатическое исполнение и категория размещения по ГОСТ15150-69.

Примечания:

• Материал проточной части насоса – чугун - не обозначается;
• Насосы типа НМШ2-40-3, НМШ5-25-3, НМШ8-25-3 – с сальниковой набивкой.

Габаритные размеры насоса НМШ8-25-6,3/2,5 (Б)-15

Расшифровка обозначения

1 - Корпус;

2 - Втулка;

3 - Ведомый ротор;

4 - Винт;

5 - Ведущий ротор;

6 - Прокладка;

7 - Крышка задняя;

8 - Прокладка;

9 - Пробка;

10 - Пружина;

11 - Шарик клапана;

12 - Втулка;

13 - Втулка;

14 - Прокладка;

15 - Винт;

16 - Крышка сальника;

17 - Стойка;

18 - Манжета;

19 - Втулка;

20 - Седло клапана;

21 - Клапан;

22 - Пружина клапана;

23 - Шайба;

24 - Регулировочный винт;

25 - Прокладка;

26 - Крышка клапана;

27 - Прокладка;

28 - Гайка;

29 - Колпачок;

30, 31 - Корпус уплотнения;

32 - Крышка сальника;

33 - Шпонка;

34 - Винты;

35 - Прокладка;

36 - Кольцо упорное.

Размеры агрегата

Показатели надежности насоса

• Средний ресурс изделия до капитального ремонта 40 000 ч.
• Допустимый срок сохраняемости - 2 года.
• Средняя наработка до отказа, ч – 4500.
• Среднее время до восстановления, ч – 5.

Характеристики

Условные обозначения

• Q - подача, м³/час;
• Р - давление насоса в агрегате, кгс/см²;
• N - мощность насоса, кВт;
• n - частота вращения, об/мин;
• η - КПД, %;
• H - вакуумметрическая высота всасывания, м;
