Печь Канадка

Изначально печь канадка разрабатывалась и создавалась для передвижных лесозаготовительных бригад, кочующих в зимний период с одного участка на другой.

Основными требованиями к отопительному агрегату были:

• Высокая эффективность;
• Абсолютная безопасность;
• Простота и надежность конструкции.

Канадка, или булерьян, должна была обеспечивать моментальный нагрев жилого вагончика, сводить к нулю возможность попадания в помещение угарного газа, иметь высокую ремонтопригодность в условиях обычной слесарной мастерской. При этом требовалось отсутствие сложных настроек и регулировок, минимальный вес изделия для оперативного перемещения.

Всё это инженерам-теплотехникам удалось на «отлично». В результате появилось много модификаций канадки, в основе которых лежат схожие конструктивные принципы.

Устройство и принцип работы канадки

Как и любой другой отопительный агрегат на твердом топливе, канадка состоит из следующих компонентов:

• Корпус (тело);
• Зольник-поддувало;
• Топка с дверцей;
• Дымоход (труба).

Помимо этого, канадка оснащена теплообменными трубками, камерой догорания, механическим регулятором мощности, экономайзером, шиберной заслонкой (показано на рисунке).

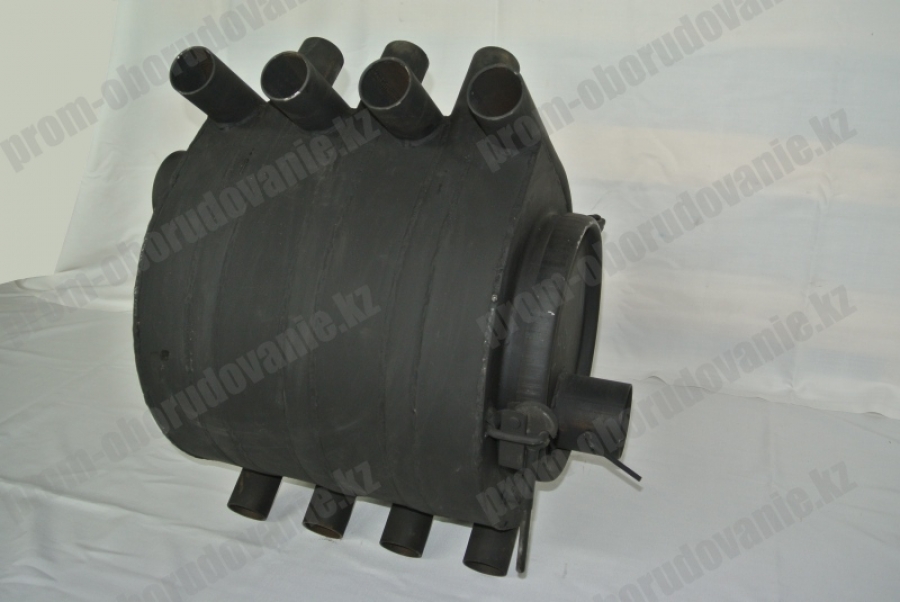

Корпус канадки в разрезе – цилиндрический или каплеобразный (для наиболее мощных моделей), со встроенными изогнутыми трубами (выступающими на 1/3 часть). Такое устройство обеспечивает оптимальную теплопередачу: в нижний патрубок холодный воздух засасывается, выходя через верхнее отверстие уже нагретым. Скорость перекачивания составляет 4-6 кубометров, температура на выходе – 60-120°C.

Топка печи канадки поделена на 3 части колосниками и верхней перегородкой с отверстиями. Колосники канадки делаются из чугуна и обеспечивают подачу воздуха из поддувала. Верхний стальной лист образует камеру вторичного догорания газов, образующихся при сжигании топлива.

Дверца прилегает герметично, имеет патрубок со встроенным регулятором мощности (поворотный дроссель). Для регулировки интенсивности тяги на выходе из топки используется шиберная заслонка. Ее форма не позволяет полностью перекрывать дымоход за счет вырезанного сектора (около ¼ окружности). Шибер вращается на металлическом стержне.

Поскольку канадка, по сути, является газогенераторной печью, часть продуктов горения образуется в трубе. Из камеры дожигания недогоревшие газы поступают в горизонтальный отрезок дымохода, а затем направляются в вертикальную часть, где в некоторых канадках предусмотрен экономайзер (утепленная часть трубы).

В экономайзере завершается процесс дожигания продуктов горения. Это происходит периодически, затухая и вспыхивая вновь, в зависимости от состояния топки. Так канадка автоматически регулирует свою работу. Экономайзер повышает коэффициент полезного действия агрегата на 15-20%.

Как работает экономайзер

Канадка с экономайзером имеет утолщенный участок дымохода, обернутый жаростойким теплоизолятором (минеральный картон, базальтовая вата и др.). Попадая в эту часть трубы, газы нагреваются и вспыхивают, создавая область высокого давления. Газовая пробка перекрывает выход, регулируя интенсивность тления топлива в топке. После выгорания газов процесс повторяется.

Канадка – оригинальное, эффективное и безопасное средство обогрева. Даже в рабочем состоянии о канадку невозможно обжечься – температура каркаса не превышает 60°C. Это обусловило ее большую популярность.

Правила эксплуатации печи канадки

Основным режимом работы канадки является тление твердого топлива. Интенсивное горение поддерживается лишь для первоначального быстрого прогрева помещения.

Используемое топливо:

• Щепы, сучья;
• Торфяные брикеты;
• Обычные дрова;
• Толстые кряжи;
• Бумага, картон.

Последовательность растопки

1. Производится розжиг печи. Используется сухое, быстро сгорающее топливо (бумага, кора, щепки и т.д.). Объем закладки примерно рассчитывается на предварительный прогрев помещения, время горения должно составить не более 20-25 минут. Определить момент прогорания топлива можно через стекло в дверце, которым в своем большинстве оснащены канадки.

2. После сгорания первой закладки на образовавшиеся угли кладут крупные дрова, чурбаки или специальные брикеты. Канадка является дровяной печью, поэтому каменный уголь, резина и различные нефтепродукты не используются.

3. С помощью дросселя и шибера выставляется нужный режим горения. При полностью закрытых механизмах регулировки канадка греет постепенно, температура выходящего из патрубков воздуха составляет 60-70°C, а корпус канадки нагревается примерно до 50 градусов.

Почему не рекомендуется «разгонять» канадку до сверхвысоких температур?

Первое: канадка изготовлена из металла, который имеет свойство прогорать.

Второе: печь булерьян обладает ограниченной теплопроводностью, поэтому излишки тепла просто улетучатся на улицу через дымоход.

Именно поэтому производители запрещают использовать топливо с повышенной теплоотдачей (кокс, лигнит, антрацит).

Особенности монтажа печи канадки

Несмотря на высокую пожарную безопасность булерьяна (бренерана), при его установке выдерживаются определенные расстояния между наружной поверхностью печи и стенами, в зависимости от материала.

Минимальная дистанция (для кирпичной кладки) составляет 300 мм, максимальная (для деревянных неоштукатуренных конструкций) – 1000 мм.

Печь канадка монтируется на негорючее основание. Простейший вариант – кирпичи, уложенные плашмя в 4 ряда на глиняную смесь. Размеры основания должны превышать габариты канадки на 30 см в каждую из сторон. Также канадка может устанавливаться на подставку из металлических труб высотой 150-300 мм.

Если канадка ставится на горючий пол, независимо от типа используемой подставки под неё подкладывается металлический лист размером 700х500 мм.

Правильная организация дымохода

Самостоятельный монтаж печки канадки предполагает установку дымоходной трубы, которая выполняется из кирпича, бетона или металла. Общее требование к дымоходу канадки – герметичность. Вывод дымоходной трубы осуществляют через потолочное перекрытие и кровлю, либо в стену. Последний способ проще с точки зрения соблюдения дополнительных противопожарных мер.

Варианты устройства дымоходов канадки изображены на схеме.

Печь канадка: существующие модели

Канадка выпускается заводами по всему миру, в том числе отечественными предприятиями. Ими изготавливаются отопительные канадки, а также канадки для бани.

Характеристики булерьянов канадского производства представлены в таблице.

Тепловые аккумуляторы

Дополнительным «навесным оборудованием» являются тепловые аккумуляторы, используемые преимущественно в тепличных комплексах. Тепловые аккумуляторы совместимы с большинством моделей канадок и представляют собой навесную панель, состоящую из окрашенных металлических пластин, повторяющих форму печи.

Агрегаты крепятся к верхушкам теплообменных трубок канадки, упираясь в их нижние края, заполняются любым теплоемким сыпучим материалом (щебень, галька, битый кирпич и т.д.).

Канадка: отопление нескольких комнат

Чтобы отапливать одной печью канадкой несколько комнат, не требуется модернизация или переделка агрегата. Достаточно смонтировать тепловую камеру и воздуховоды. При равной эффективности это гораздо проще и дешевле, чем установка водяной системы отопления.

Используемые для сборки тепловой камеры материалы – оцинкованный профиль, листы оцинкованной стали. Профиль является основой каркаса, к которому крепится ревизионная дверца и нержавеющие листы. Снаружи металл покрывается минеральной теплоизоляцией, при необходимости декорируется.

Принцип сборки тепловой камеры изображен схематично на рисунке.

Аккумулируемое от канадки тепло разводится по комнатам воздуховодами, подключаемым к верхним выходам. Для изготовления воздуховодов используют как металлические трубы, так и гипсокартонные листы.

Эффективность обогрева обратно пропорциональна длине воздуховодов. Этот принцип учитывают при проектировании системы отопления с применением печи канадки.

Можно ли приспособить канадку для водяного отопления? Конечно, есть такие модификации канадок, однако они противоречат принципу своей работы. Вода характеризуется повышенной теплоемкостью, что снижает КПД агрегата.

Канадка при эксплуатации требует особого внимания к содержанию дымохода. В случае его засорения усложняется процесс правильной настройки печи. При грамотном использовании канадка способна дарить тепло и работать без сбоев длительное время. Отзывы об этом уникальном аппарате самые позитивные.
