Котлы твёрдотопливные КЧМ-5 являются водогрейными устройствами с открытой камерой. Их предназначение – снабжение систем водяного отопления с циркуляцией естественной или принудительной.
Описание
Твёрдотопливные котлы КЧМ-5 с возможностью использования также газообразного или жидкого топлива выпускаются в двух вариантах: для внутреннего рынка («Комби») и для экспортных поставок («Vidra»). КЧМ-5 «Vidra» не содержат материалов с асбестом.
Топливо
- сортированный антрацит (расчётное основное);
- бурый уголь (ГОСТ 14834-86);
- каменный уголь (ГОСТ 8163-87);
- дрова (ГОСТ 3243-88);
- торф: брикетированный по ГОСТ 9963-84, фрезерный (ГОСТ 13672-76).
Преимущества
- Большой срок службы. Теплообменник – чугунный, все другие части выполнены из высококачественных материалов.
- Надёжность. Конструкция проверена годами, отработанная технология изготовления.
- Простота эксплуатации. Обслуживание не представляет сложности.
- Невысокие требования к тяге.
- Стандартизованность конструкции. Мощность пропорциональна, в основном, только количеству секций.
- Универсальность. Устройства моделей «Комби» можно легко переоборудовать для использования других видов топлива, газового или жидкого.
- Эффективность. Создают на выходе, по сравнению со своими аналогами, более высокое рабочее давление.
Устройство

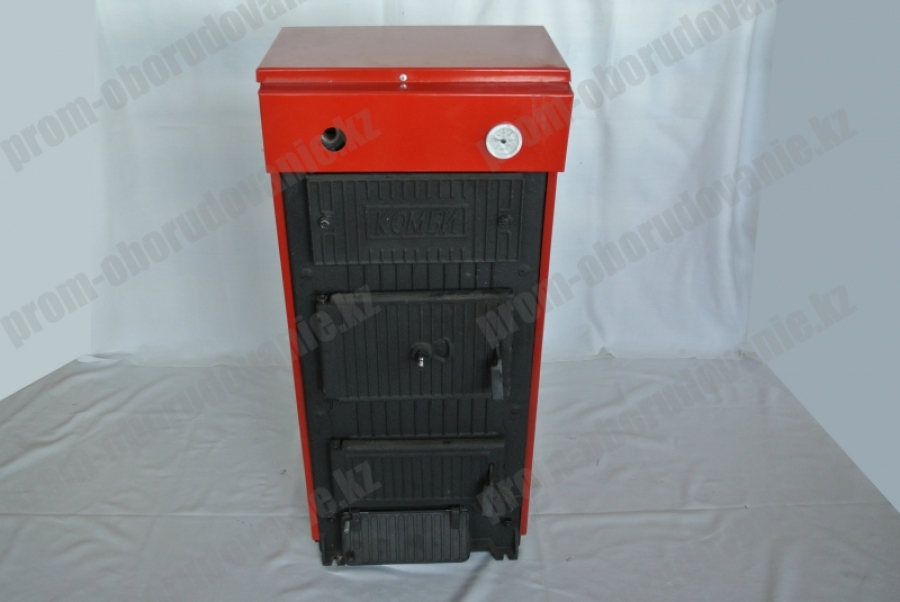

В верхней части задней секции находится патрубок дымохода, а также фланец горячей воды. Обратная труба подключается к фланцу в нижней части. На передней стенке корпуса находятся крышка и три дверцы. Крышка открывает доступ к дымоходу, дверцы – загрузочная, шуровочная и зольниковая. Шуровочная дверца и топка разделены щитком.
Теплоизоляция – экологически безвредный минеральный материал.
Дымовая заслонка, установленная на патрубке дымохода, регулирует поток продуктов сгорания в дымовую трубу. Управление – рукояткой.
Зольниковая дверца служит для регулирования количество наружного воздуха, поступающего в топку. Управление – посредством регулятора тяги или регулировочным винтом.
В загрузочной дверце также имеется отверстие подвода вторичного воздуха в топку .
Агрегаты с числом секций 5 и менее имеют удлинённый конвективный газоход. Для этого между средней и передней секциями установлена листовая перегородка. Если котёл КЧМ-5 переоборудован для газообразного и жидкого топлива, то перегораживающий лист устанавливается независимо от количества секций.
Температура воды в нём измеряется капиллярным термометром, установленным в передней секции.
Рекомендации по использованию топлива в КЧМ-5
Уголь. Расчётным типом является антрацит зернистости в 40-60 мм. Примерно такую же эффективность даёт сжигание антрацита и кокса с меньшей зернистостью (20-40 мм), марки «орех 2». Если тяга в дымоходе достаточна (25-30 Па) в них можно закладывать и любой каменный уголь неспекающегося сорта. Его зернистость может быть от «ореха 1» (30-50 мм) до «кусков» (50-80 мм). Имеют номинальную мощность при слое топлива 150-200 мм и тяге 20-40 Па.
Дрова и древесные отходы. Влажность должна быть не более 20%. Топить следует поленьями для равномерности горения и предотвращения падению в зольник более мелких древесных отходов: щепы, стружки, гранул и т. п. Древесина для отопления должна быть с теплотворной способностью не менее 12-15 МДж/кг. Следует учитывать, что твёрдотопливные котлы КЧМ-5 при использовании древесного топлива теряют в теплопроизводительности 20-35 %.
ЗАПРЕЩЕНО!
- Использование для растопки горючих жидкостей.
- Загрузка топлива с содержанием взрывоопасных веществ и предметов.
- Перегрев.
- Работа при системе отопления не полностью заполненной.
- Эксплуатация с открытой шуровочной дверцей.
- Непосредственный отбор горячей воды из трубопроводов системы отопления.
- Заливка холодной воды в разогретый КЧМ-5.
- Проведение ремонта и профилактического обслуживания работающего агрегата.
Твёрдотопливные котлы КЧМ-5 рассчитаны на эксплуатацию не менее 25 лет.
Гарантийный срок обслуживания КЧМ-5 – 2,5 года с даты продажи.
