Винтовой передвижной компрессор ВК-68 производства Бежецкого компрессорного завода. Установка состоит из одноступенчатого винтового компрессора и двух роторов.
Винтовой блок CF-75D (Ghh-Rand). Легкое обслуживание, легкая замена узлов и деталей, реле давления. Повышенная долговечность и надежность благодаря отсутствию пульсаций сжатого воздуха, а также клапанов и деталей, совершающих возвратно-поступательные движения. Установка ВК-68 АСО-ВК-3,0/10-ПЭ используется для подачи сжатого воздуха в различных отраслях промышленности.
Технические характеристики
| Тип |
Передвижной |
| Производительность, л/мин |
3000 |
| Давление, бар |
10 |
| Объем ресивера, л |
0 |
| Тип привода |
Электрический |
| Мощность, кВт (л.с.) |
22 |
| Напряжение, В |
380 |
| Уровень шума, Дб |
72…76 |
| Тип компрессора |
Винтовой |
| Винтовой блок |
CF-75D(Ghh-Rand) |
| Охлаждение масла |
Воздушное |
| Размер, мм |
3100х1600х1250 |
| Вес, кг |
750 |
| Страна |
Россия |

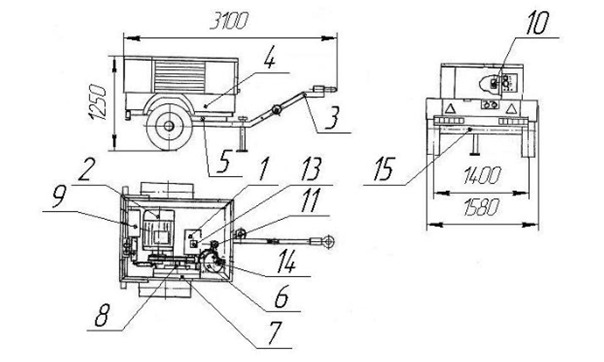

Установка компрессорная ВК-68
- 1 - винтовой блок CF-75D8;
- 2 - привод;
- 3 - дышло;
- 4 - кузов;
- 5 - рама;
- 6 - маслоотделитель;
- 7 - блок охлажде-ния;
- 8 - вентилятор;
- 9 – шкаф аппаратный;
- 10 – реле давления;
- 11 – блок распределения;
- 12 – воздушный фильтр;
- 13 - впускной клапан;
- 14 - клапан минимального давления;
- 15 – тележка.

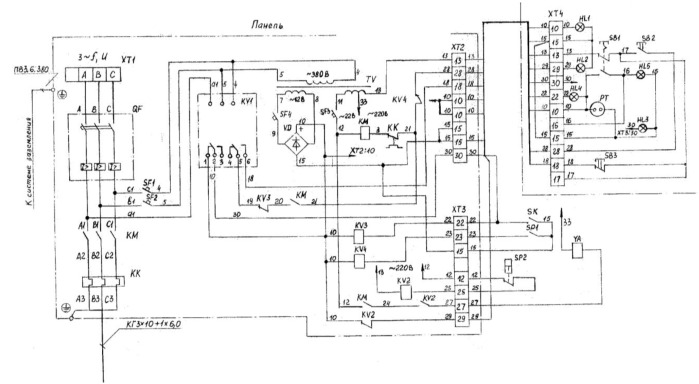

Схема электрическая принципиальная и соединений компрессора ВК-68

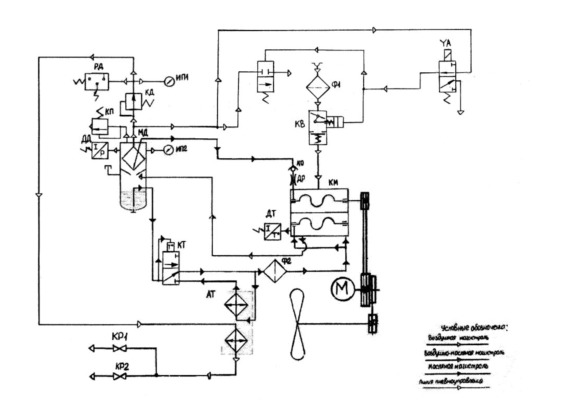

Схема пнематическая принципиальная компрессора ВК-68
