Винтовой стационарный компрессор ВК-53М1 производства Бежецкого компрессорного завода. Установка состоит из одноступенчатого винтового компрессора и двух роторов. Винтовой блок EVO-3NK (Rotorcomp).
Установка ВК-53М1 АСО-ВК-1,2/10-500 оснащена прогрессивным электродвигателем, охлаждение масла и воздуха - воздушное. Температура воздуха после охлаждения составляет порядка 50ºС.При работе компрессора уровень шума находится в диапазоне 64…68 дБ. Это возможно благодаря шумопоглощающим материалам кожуха оборудования. Рабочие элементы устройства защищены корпусом и размещаются над 500-литровым ресивером. Такая конструкция обеспечивает простой доступ к механизмам.
Технические характеристики
| Тип |
Стационарный |
| Производительность, л/мин |
1200 |
| Давление, бар |
10 |
| Объем ресивера, л |
500 |
| Тип привода |
Электрический |
| Мощность, кВт (л.с.) |
7,5 |
| Напряжение, В |
380 |
| Уровень шума, Дб |
64…68 |
| Тип компрессора |
Винтовой |
| Винтовой блок |
EVO-3NK(Rotorcomp) |
| Охлаждение масла |
Воздушное |
| Размер, мм |
2000х800х1500 |
| Вес, кг |
430 |
| Страна |
Россия |

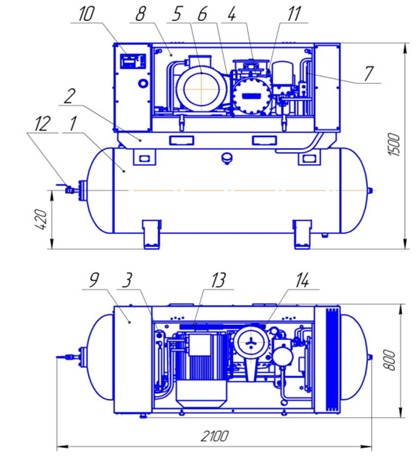

Установка компрессорная ВК-53М1
- 1 - ресивер;
- 2 - плита;
- 3 - рама;
- 4 - модуль винтовой;
- 5 - электродвигатель;
- 6 - ремень;
- 7 - блок охлаждения;
- 8 - кожух;
- 9 - шкаф;
- 10 - панель управления;
- 11 - клапан предохранительный;
- 12 - кран шаровый;
- 13 - ведущий шкив;
- 14 - ведомый шкиф.

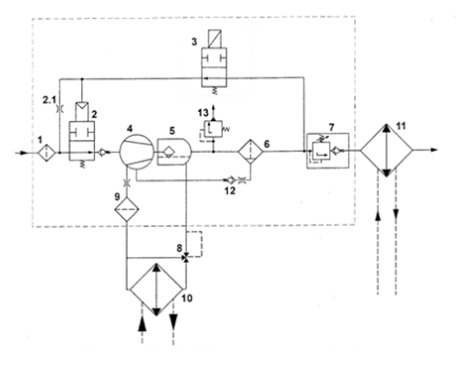

Принципиальная пневмогидравлическая схема винтового модуля EVO3-MK (с электромагнитным управлением)
- 1 - всасывающий фильтр;
- 2 - всасывающий клапан;
- 2.1 - жиклер холостого хода;
- 3 - электромагнитный клапан;
- 4 - винтовой блок;
- 5 - картер модуля;
- 6 - сепаратор тонкой очистки;
- 7 - клапан минимального давления;
- 8 - масляный термостат;
- 9 - масляный фильтр;
- 10 - масляный радиатор;
- 11 - воздушный радиатор;
- 12 - обратный клапан;
- 13 - предохранительный клапан.

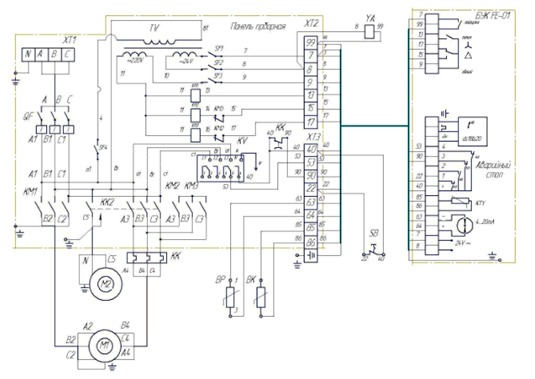

Схема Электрическая принципиальная и соединений компрессорных установок ВК-53М1
