Винтовой стационарный компрессор ВК-54М1 производства Бежецкого компрессорного завода. Установка состоит из одноступенчатого винтового компрессора и двух роторов.
Компрессор винтовой ВК-54М1 укомплектован 500-литровым ресивером и винтовым блоком EVO3-NK от Rotorcomp. Охлаждение системы воздушное, конструкция оборудования предусматривает качественную систему вентиляции внутри корпуса. За счет этого температура сжатого воздуха составляет не более 50ºС.Исполнение модели – шумозащитное, уровень шума не превышает 68 дБ на наиболее нагруженных режимах. Компрессор ВК-54М1 характеризуется длительным сроком службы, потому что работает на базе винтового блока. Рабочие элементы помещены в закрытый кожух, для быстрого доступа к ним предусмотрена большая дверь, закрывающаяся на замок.
Технические характеристики
| Тип |
Стационарный |
| Производительность, л/мин |
1700 |
| Давление, бар |
10 |
| Объем ресивера, л |
500 |
| Тип привода |
Электрический |
| Мощность, кВт (л.с.) |
11 |
| Напряжение, В |
380 |
| Уровень шума, Дб |
64…68 |
| Тип компрессора |
Винтовой |
| Винтовой блок |
EVO-3NK (Rotorcomp) |
| Охлаждение масла |
Воздушное |
| Размер, мм |
2000х800х1500 |
| Вес, кг |
450 |
| Страна |
Россия |

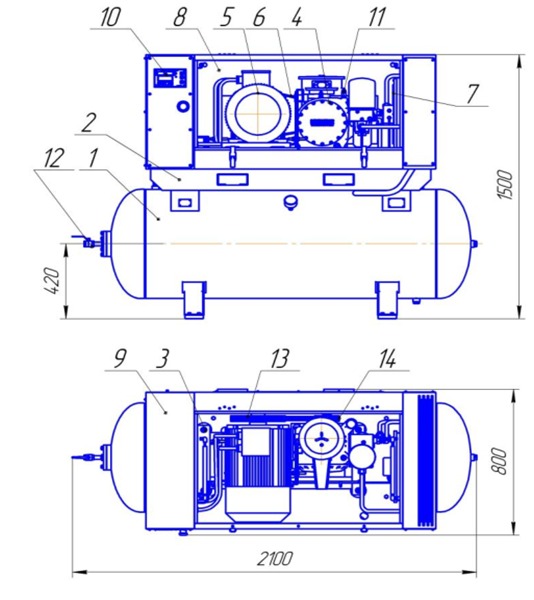

Установка компрессорная ВК-54М1
- 1 - ресивер;
- 2 - плита;
- 3 - рама;
- 4 - модуль винтовой;
- 5 - электродвигатель;
- 6 - ремень;
- 7 - блок охлаждения;
- 8 - кожух;
- 9 - шкаф;
- 10 - панель управления;
- 11 - клапан предохранительный;
- 12 - кран шаровый;
- 13 - ведущий шкив;
- 14 - ведомый шкиф.

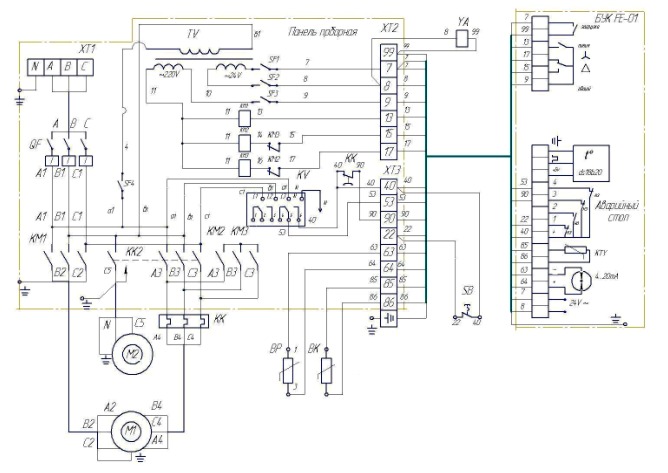

Схема Электрическая принципиальная и соединений компрессорных установок ВК-54М1

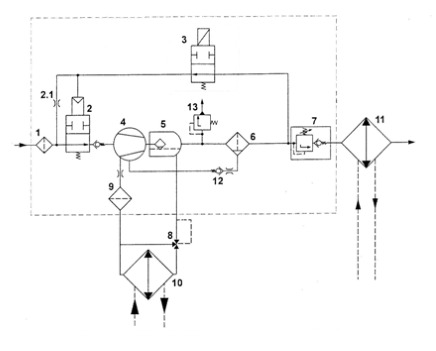

Принципиальная пневмогидравлическая схема винтового модуля EVO3-MK (с электромагнитным управлением)
- 1 - всасывающий фильтр;
- 2 - всасывающий клапан;
- 2.1 - жиклер холостого хода;
- 3 - электромагнитный клапан;
- 4 - винтовой блок;
- 5 - картер модуля;
- 6 - сепаратор тонкой очистки;
- 7 - клапан минимального давления;
- 8 - масляный термостат;
- 9 - масляный фильтр;
- 10 - масляный радиатор;
- 11 - воздушный радиатор;
- 12 - обратный клапан;
- 13 - предохранительный клапан.
