Винтовой стационарный компрессор ВК-64М производства Бежецкого компрессорного завода. Установка состоит из одноступенчатого винтового компрессора и двух роторов. Винтовой блок EVO-9 (Rotorcomp).
Компрессор винтовой ВК-64М одноступенчатый двухроторный, он оснащен надежным винтовым блоком с большим ресурсом. Такое оборудование может монтироваться на всех промышленных предприятиях. Оно универсально и позволяет питать довольно мощных потребителей.
Компрессор этой модели прост в обслуживании. Конструкция полностью закрытая, шумопоглощающие материалы кожуха делают работу установки практически бесшумной. Корпус надежно защищает механизмы и обеспечивает простой доступ к ним во время ремонта или профилактического осмотра. Установка ВК-64М АСО-ВК-6.5/8 используется для подачи сжатого воздуха в различных отраслях промышленности.
Технические характеристики
| Тип |
Стационарный |
| Производительность, л/мин |
6500 |
| Давление, бар |
8 |
| Объем ресивера, л |
0 |
| Тип привода |
Электрический |
| Мощность, кВт (л.с.) |
37 |
| Напряжение, В |
380 |
| Уровень шума, Дб |
72…76 |
| Тип компрессора |
Винтовой |
| Винтовой блок |
EVO-6 (Rotorcomp) |
| Охлаждение масла |
Воздушное |
| Размер, мм |
1300х1250х1800 |
| Вес, кг |
880 |
| Страна |
Россия |

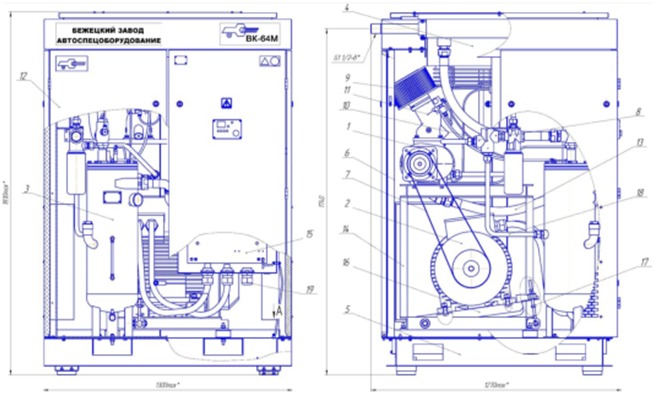

Установка компрессорная ВК-64М
- 1-блок винтовой;
- 2-привод;
- 3-маслоотделитель;
- 4-блок охлаждения;
- 5-основание;
- 6-каркас;
- 7-ремѐнная передача;
- 8-блок распределения;
- 9-фильтр воздушный;
- 10- термостат;
- 11-клапан впускной;
- 12-панели звукоизолирующие;
- 13-рукав напорный;
- 14-рама;
- 15-шкаф электромонтажный;
- 16-балка поворотная;
- 17-натяжник;
- 18-трубопровод;
- 19-муфта кабельного ввода.
Схема пневматическая принципиальная ВК-64М
- КВ-клапан впускной;
- КМ-блок винтовой;
- КД-клапан минимального давления;
- КТ-термостат;
- Ф1-фильтр воздушный;
- Ф2-фильтр масляный;
- КО-клапан обратный;
- АТ-охладитель;
- МД-маслоотделитель;
- ДД-датчик давления;
- ДТ-датчик температуры;
- КП-клапан предохранительный;
- ИП-манометр;
- YA-клапан электромагнитный;
- ПР-пневмораспределитель;
- КР-кран;
- М1-электродвигатель;
- М2-электродвигатель вентилятора.

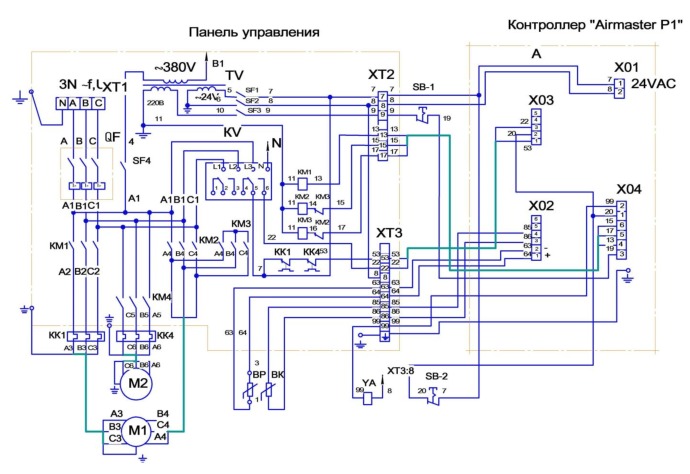

Схема электрическая принципиальная установки компрессорной ВК-64М

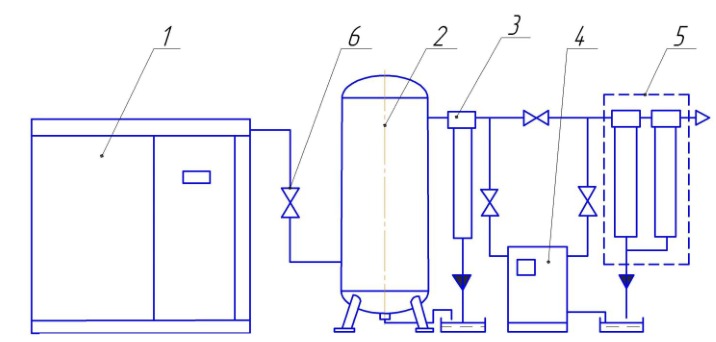

Схема подключения установки компрессорной ВК-64М к пневмосети
- 1–установка компрессорная;
- 2-ресивер;
- 3–фильтр магистральный (тип ФМ);
- 4–осушитель воздуха (тип ОВ);
- 5-фильтры тонкой очистки (применяются в зависимости от требуемой чистоты воздуха);
- 6–кран.
