Винтовой стационарный компрессор ВК-56М производства Бежецкого компрессорного завода. Установка состоит из одноступенчатого винтового компрессора и двух роторов. Винтовой блок EVO-6 (Rotorcomp).
Установка ВК-56М АСО-ВК-3,0/10 используется для подачи сжатого воздуха в различных отраслях промышленности. Компрессор винтовой ВК-56М работает практически бесшумно. Тихая работа достигается защитой рабочих органов шумопоглощающим корпусом. Удобная конструкция позволяет устанавливать оборудование в непосредственной близости от объектов потребления.
Компрессор оснащен автоматическими системами контроля, защиты и управления. Микропроцессор позволяет настраивать параметры работы оборудования, контролировать их и автоматически отключать двигатель при их отклонении от номинальных величин. Установка ВК-56М АСО-ВК-3,0/10 проста в обслуживании и ремонте. Прочный металлический корпус защищает рабочие органы.
Технические характеристики
| Тип |
Стационарный |
| Производительность, л/мин |
3000 |
| Давление, бар |
10 |
| Объем ресивера, л |
0 |
| Тип привода |
Электрический |
| Мощность, кВт (л.с.) |
22 |
| Напряжение, В |
380 |
| Уровень шума, Дб |
72…76 |
| Тип компрессора |
Винтовой |
| Винтовой блок |
EVO-6 (Rotorcomp) |
| Охлаждение масла |
Воздушное |
| Размер, мм |
1250х1100х1350 |
| Вес, кг |
620 |
| Страна |
Россия |

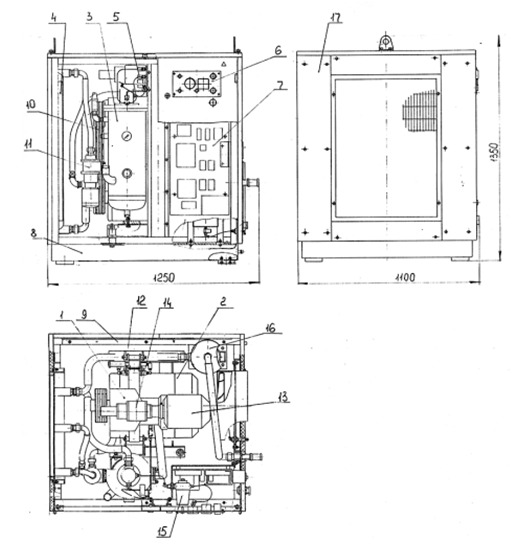

Установка компрессорная ВК-56М
- 1-блок винтовой;
- 2-привод;
- 3-маслоотделитель;
- 4-радиатор;
- 5-пневмоблок;
- 6-панель управления;
- 7-панель приборная;
- 8- основание;
- 9-рама;
- 10-ременная передача;
- 11-блок распределения;
- 12-механизм натяжения ремня;
- 13-фильтр воздушный;
- 14-клапан впускной;
- 15-реле давления;
- 16-влагоотделитель;
- 17-панели звукоизолирующие.

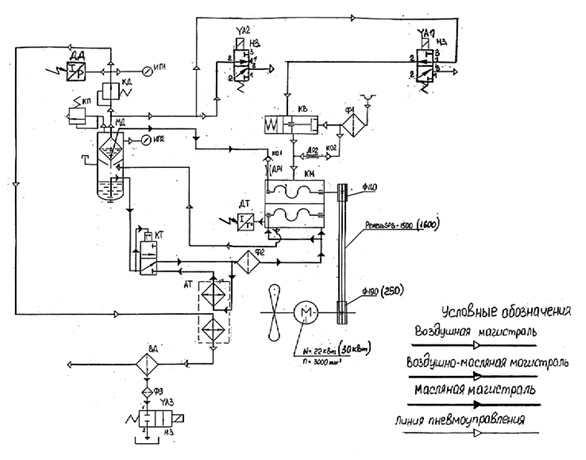

Схема комбинированная функциональная компрессора ВК-56М
- КМ-блоквинтовой;
- М-электродвигатель;
- МД-маслоотделитель;
- YA1-YA3-пневмораспределители;
- АТ-блокохлаждения;
- Ф1-фильтрвоздушный;
- Ф2- фильтр очистки масла;
- Ф3-фильтрочистки конденсата;
- КТ-блок распределения;
- КД-клапан минимального давления;
- КВ-клапан впускной;
- КО1, КО2-клапан обратный;
- ДР1, ДР2-дроссель;
- ДТ-датчик температуры;
- ДД -датчик давления;
- ИП1,ИП2–манометры

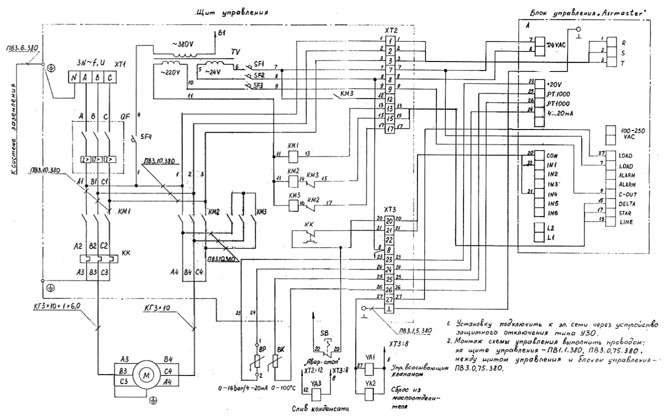

Схема электрическая принципиальная и соединений компрессора ВК-56М

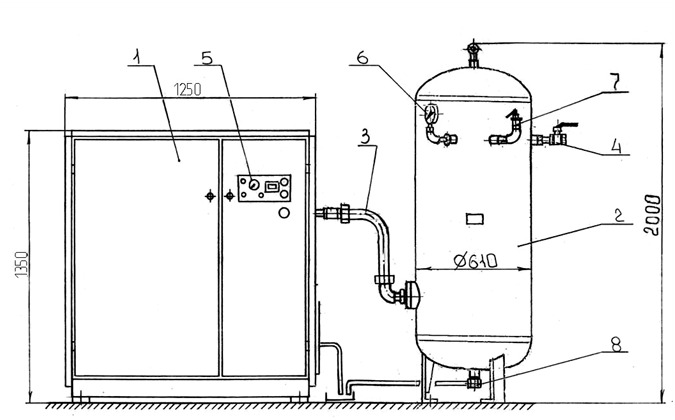

Схема соединения установки ВК-56М с ресивером
- 1-установка компрессорная;
- 2-ресивер;
- 3-рукав;
- 4-краншаровой;
- 5-пульт управления;
- 6-манометр;
- 7-клапан предохранительный;
- 8-влагоудалитель.
