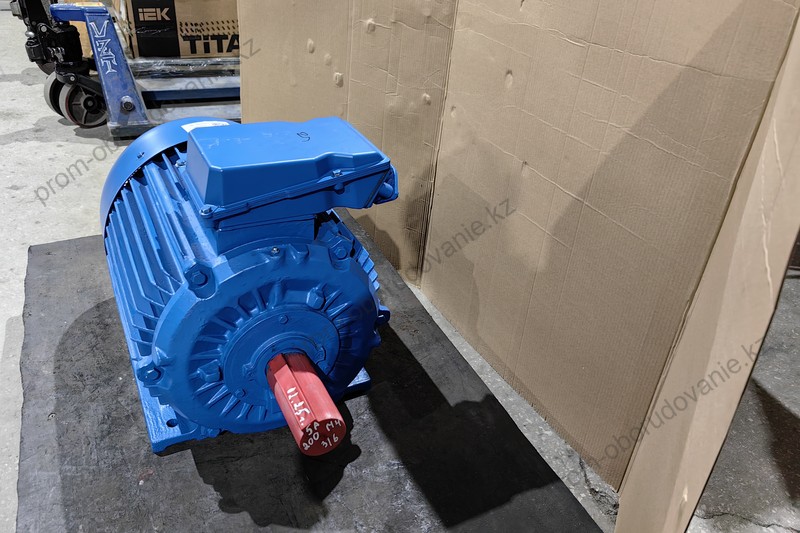

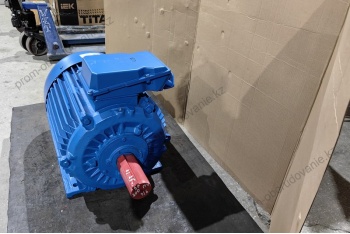

Электродвигатель 5А200L8 (22/750)

Цена по запросу

	+
	–

Общие сведения

Асинхронные двигатели общепромышленного назначения изготавливаются в основном (базовом) исполнении и в модифицированных исполнениях.

Основное (базовое) исполнение – двигатель монтажного исполнения IM1001 (1081), климатическое исполнение У3, для режима работы S1, с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Серийно изготавливаемый двигатель – двигатель, изготавливаемый по действующим на предприятии техническим условиям и конструкторской документации, предназначенной для серийного изготовления.

Структура обозначения двигателей

5А	200	L	2	БП	У2
1	2	3	4	5	6

Обозначение серии: АИР, АИВ, 4А, 5А, 6А, АН, ВА и др.
Габарит (высота оси вращения, мм): 80, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355 и др.
Установочный размер по длине станины (S, М, L), или вариант длины сердечника (А, В).
Число полюсов: 2, 4, 6, 8, 10, 12 или 2/4, 8/6/4 и т.д.
Признак отличия по назначению:
- по нормам CENELEK – К;
- с датчиком температурной защиты обмотки – Б;
- с датчиком температуры подшипника – Б1;
- с датчиком и антиконденсатным подогревателем – Б2;
- повышенной точности по установочным размерам – П;
- малошумные – Н;
- для лифтов – Л;
- для станков качалок – С;
- для сушильных шкафов – СШ;
- для АЭС – А (А1, А2, А3).
Климатическое исполнение и категория размещения по ГОСТ 15150: У3, Т2 и т.д. (стр. 12).
В дополнение к обозначению двигателя указывается:
- монтажное исполнение – IM....;
- напряжение питающей сети – 380 В (220/380 В и др.);
- степень защиты IP..;
- другие отличия от основного (базового) исполнения.

В обозначении двигателя может применяться использование нескольких отличительных признаков модификации и назначения.

Технические характеристики

Тип двигателя	Номинальная мощность, кВт	Номинальная частота вращения, об/мин	КПД, %	Коэффициент мощности	Номинальный ток при 380 В, А	Номинальный момент, Нм	Индекс механической характеристики	Отношение пускового момента к номинальному	Отношение пускового тока к номинальному	Отношение максимального момента к номинальному	Динамический момент инерции ротора, кг·м²	Масса IM1001, кг	Сервис-фактор
5А200L8	22	735	90,0	0,77	48,2	286	II	2,0	6,2	2,6	0,46	260	1,10

Габаритные, установочные и присоединительные размеры

Рисунок 10 – Монтажное исполнение IM10...1, IM10...2

Рисунок 11 – Монтажное исполнение IM2...1, IM2...2

Рисунок 12 – Монтажное исполнение IM3...1, IM3...2

Габаритные, установочные и присоединительные размеры двигателей основного исполнения

Типоразмер двигателя	Число полюсов	Габаритные размеры, мм								Установочные и присоединительные размеры, мм
Типоразмер двигателя	Число полюсов	L	LC	AD	HD	P	AC	E	EA	B	BB	T	LA	C	R	F	FA	A	AB
5А200L	8	811	925	210	495	450	410	140	110	305	375	5	16	133	0	18	16	318	395

Габаритные, установочные и присоединительные размеры двигателей основного исполнения (продолжение)

Типоразмер двигателя	Число полюсов	Установочные и присоединительные размеры, мм
Типоразмер двигателя	Число полюсов	AA	H	GD	GF	GA	GC	HA	HC	D	DA	K	M	S	N	45°	22,5°
5А200L	8	90	200	11	10	64	59	25	402	60	55	19	400	19	350	-	22,5°
