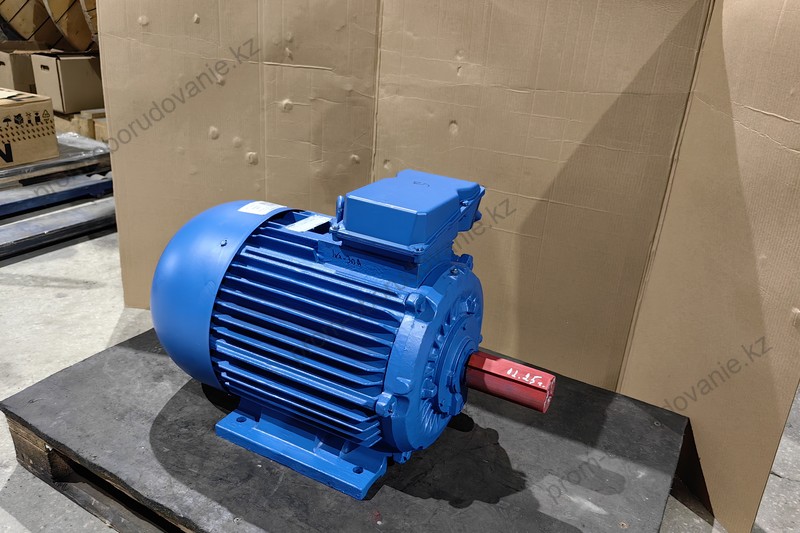

Общие сведения
Асинхронные двигатели общепромышленного назначения изготавливаются в основном (базовом) и модифицированных исполнениях.
Основное (базовое) исполнение Двигатель монтажного исполнения IM1001 (IM1081), климатического исполнения У3, предназначенный для продолжительного режима работы S1 и имеющий типовые технические характеристики, соответствующие требованиям действующих стандартов.
Серийно изготавливаемый двигатель Двигатель, выпускаемый в соответствии с действующими на предприятии техническими условиями и конструкторской документацией, предназначенной для серийного производства.
Структура обозначения двигателей
| 5А |
200 |
L |
2 |
БП |
У2 |
| 1 |
2 |
3 |
4 |
5 |
6 |
- Обозначение серии: АИР, АИВ, 4А, 5А, 6А, АН, ВА и др.
- Габарит (высота оси вращения, мм): 80, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355 и др.
- Установочный размер по длине станины: S, M, L либо вариант длины сердечника А или В.
- Число полюсов: 2, 4, 6, 8, 10, 12 либо комбинированное обозначение, например 2/4 или 8/6/4.
- Отличительный признак назначения или модификации:
- по нормам CENELEC — К;
- с датчиком температурной защиты обмотки — Б;
- с датчиком температуры подшипника — Б1;
- с датчиком и антиконденсатным подогревателем — Б2;
- повышенной точности по установочным размерам — П;
- малошумное исполнение — Н;
- для лифтов — Л;
- для станков-качалок — С;
- для сушильных шкафов — СШ;
- для АЭС — А, А1, А2 или А3.
- Климатическое исполнение и категория размещения по ГОСТ 15150: У3, Т2 и др.
Дополнительно к обозначению двигателя могут указываться:
- монтажное исполнение — IM....;
- напряжение питающей сети — 380 В, 220/380 В и др.;
- степень защиты — IP..;
- другие отличия от основного (базового) исполнения.
В обозначении двигателя могут одновременно применяться несколько отличительных признаков, характеризующих его модификацию и назначение.
Технические характеристики
| Тип двигателя | Номинальная мощность, кВт | Частота вращения, об/мин | КПД, % | Коэффициент мощности | Ток при 380 В, А | Номинальный момент, Н·м | Индекс механической характеристики | Пусковой момент / номинальный | Пусковой ток / номинальный | Максимальный момент / номинальный | Момент инерции ротора, кг·м² | Масса IM1001, кг | Сервис-фактор |
|---|
| 5А200L2 |
45 |
2940 |
93,4 |
0,90 |
81,3 |
146 |
I |
2,4 |
7,4 |
3,0 |
0,15 |
255 |
1,10 |
Габаритные, установочные и присоединительные размеры
Рисунок 10
Монтажное исполнение IM10...1, IM10...2
|
Рисунок 11
Монтажное исполнение IM2...1, IM2...2
|
Рисунок 12
Монтажное исполнение IM3...1, IM3...2
|
Размеры двигателей основного исполнения
| Типоразмер двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм |
|---|
| L | LC | AD | HD | P | AC | E | EA | B | BB | T | LA | C | R | F | FA | A | AB |
|---|
| 5А200L |
2 |
781 |
895 |
210 |
495 |
450 |
410 |
110 |
110 |
305 |
375 |
5 |
16 |
133 |
0 |
16 |
16 |
318 |
395 |
Размеры двигателей основного исполнения — продолжение
| Типоразмер двигателя | Число полюсов | Установочные и присоединительные размеры, мм |
|---|
| AA | H | GD | GF | GA | GC | HA | HC | D | DA | K | M | S | N | 45° | 22,5° |
|---|
| 5А200L |
2 |
90 |
200 |
10 |
10 |
59 |
59 |
25 |
402 |
55 |
55 |
19 |
400 |
19 |
350 |
— |
22,5° |
