На данной странице представлены технические характеристики для модели центробежного вентилятора среднего давления Ц14-46-8-1 (с диаметром рабочего колеса 800 мм) Первого исполнения, это обозначает, что рабочее колесо установлено на вал электродвигателя. Рабочее колесо состоит из 32-х загнутых вперёд лопаток по форме напоминает белечье колесо.
|
Типоразмер
|
D/Dн
|
Двигатель
|
Частота
вращения
рабочего колеса,
об/мин
|
Параметры в рабочей зоне
|
Масса,
не более, кг
|
|---|
|
Типоразмер
|
Мощность,
кВт
|
Производительность,
тыс. м³/час
|
Полное давление,
Па
|
|---|
|
Ц14-46-8-1
|
1,0
|
АИр180M8
|
15,0
|
730
|
19,3-24,5
|
1330-1480
|
398
|
АИр200M8
|
18,5
|
24,5-28,2
|
1480-1510
|
473
|
АИр200L8
|
22,0
|
28,2-33,0
|
1510-1590
|
513
|
АИр225M8
|
30,0
|
735
|
33,0-41,5
|
1620-1650
|
558
|
АИр225M6
|
37,0
|
980
|
26,0-32,0
|
2400-2600
|
589
|
АИр250S6
|
45,0
|
985
|
32,0-38,0
|
2600-2750
|
724
|
|
Ц14-46-8-1а
|
1,0
|
АИр180M8
|
15,0
|
730
|
19,3-24,5
|
1330-1480
|
398
|
АИр200M8
|
18,5
|
24,5-28,2
|
1480-1510
|
473
|
АИр200L8
|
22,0
|
28,2-33,0
|
1510-1590
|
513
|
АИр225M8
|
30,0
|
735
|
33,0-41,5
|
1620-1650
|
558
|
АИр225M6
|
37,0
|
980
|
26,0-32,0
|
2400-2600
|
589
|
АИр250S6
|
45,0
|
985
|
32,0-38,0
|
2600-2750
|
724
|
|
Ц14-46-8-1а
|
1,0
|
АИр180M8
|
15,0
|
730
|
19,3-24,5
|
1330-1480
|
398
|
АИр200M8
|
18,5
|
24,5-28,2
|
1480-1510
|
473
|
АИр200L8
|
22,0
|
28,2-33,0
|
1510-1590
|
513
|
АИр225M8
|
30,0
|
735
|
33,0-41,5
|
1620-1650
|
558
|
АИр225M6
|
37,0
|
980
|
26,0-32,0
|
2400-2600
|
589
|
АИр250S6
|
45,0
|
985
|
32,0-38,0
|
2600-2750
|
724
|
Полный перечень моделей данного типа смотрите в разделе радиальные вентиляторы

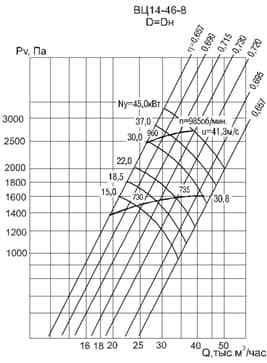

Аэродинамическая характеристика
|
Типоразмер
|
A
|
A1
|
A2
|
A3
|
A4
|
A5
|
D
|
D1
|
B
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
|---|
|
Ц14-46-8
|
1435
|
515
|
1480
|
355
|
1455
|
520
|
810
|
830
|
150
|
450
|
450
|
570
|
570
|
600
|
600
|
|---|
|
Типоразмер
|
c
|
c1
|
c2
|
c3
|
d
|
d1
|
d2
|
n
|
n1
|
n2
|
n3
|
|---|
|
Ц14-46-8
|
1270
|
630
|
315
|
285
|
10
|
10
|
18
|
16
|
16
|
3
|
3
|
|---|

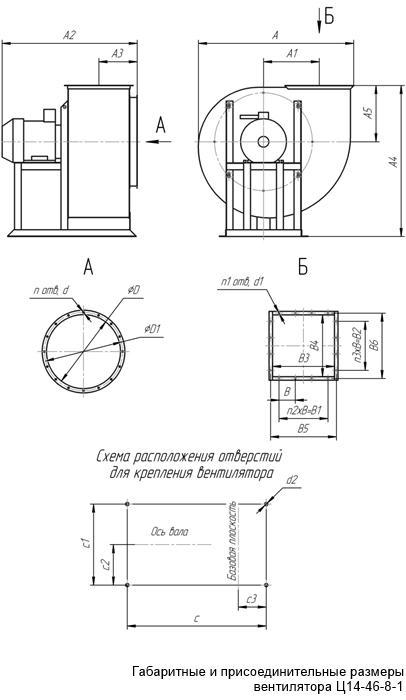

Для агрегатов левого вращения, кожух и колесо выполняются в зеркальном отражении. Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице:
|
Условное
обозначение
|
D/Dн
|
Частота вращения рабочего колеса
об/мин
|
Суммарный уровень звуковой мощности,
дБ, не более
|
|---|
|
Ц14-46-8
|
0,95
|
730
|
107
|
|
1,0
|
730
|
105
|
|
1,05
|
730
|
109
|
