На данной странице представлены технические характеристики для модели центробежного вентилятора среднего давления Ц14-46-2,5-1 (с диаметром рабочего колеса 250 мм) Первого исполнения, это обозначает, что рабочее колесо установлено на вал электродвигателя. Рабочее колесо состоит из 32-х загнутых вперёд лопаток по форме напоминает белечье колесо.
|
Типоразмер
|
D/Dн
|
Двигатель
|
Частота вращения
рабочего колеса,
об/мин
|
Параметры в рабочей зоне
|
Масса,
не более, кг
|
|---|
|
Типоразмер
|
Мощность,
кВт
|
Производительность,
тыс. м³/час
|
Полное давление,
Па
|
|---|
|
Ц14-46-2,5
|
1,0
|
АИр63В4
|
0,37
|
1320
|
0,97-1,42
|
370-440
|
30
|
АИр71А4
|
0,55
|
1357
|
1,42-2,08
|
450-460
|
36,5
|
АИр80В2
|
2,2
|
2850
|
2,00-2,55
|
1700-1900
|
40,5
|
АИр90L2
|
3,0
|
2,55-3,40
|
1900-2000
|
46,0
|
АИр100S2
|
4,0
|
3,40-4,30
|
2000-1970
|
56,5
|
АИр100L2
|
5,5
|
4,30-4,45
|
1970-1960
|
56,5
|
|
Ц14-46-2,5а
|
1,0
|
АИр63В4
|
0,37
|
1320
|
0,97-1,42
|
370-440
|
30
|
АИр71А4
|
0,55
|
1357
|
1,42-2,08
|
450-460
|
36,5
|
АИр80В2
|
2,2
|
2850
|
2,00-2,55
|
1700-1900
|
40,5
|
АИр90L2
|
3,0
|
2,55-3,40
|
1900-2000
|
46,0
|
АИр100S2
|
4,0
|
3,40-4,30
|
2000-1970
|
56,5
|
АИр100L2
|
5,5
|
4,30-4,45
|
1970-1960
|
56,5
|
|
Ц14-46-2,5к
|
1,0
|
АИр63В4
|
0,37
|
1320
|
0,97-1,42
|
370-440
|
30
|
АИр71А4
|
0,55
|
1357
|
1,42-2,08
|
450-460
|
36,5
|
АИр80В2
|
2,2
|
2850
|
2,00-2,55
|
1700-1900
|
40,5
|
АИр90L2
|
3,0
|
2,55-3,40
|
1900-2000
|
46,0
|
АИр100S2
|
4,0
|
3,40-4,30
|
2000-1970
|
56,5
|
АИр100L2
|
5,5
|
4,30-4,45
|
1970-1960
|
56,5
|
Полный перечень моделей данного типа смотрите в разделе радиальные вентиляторы

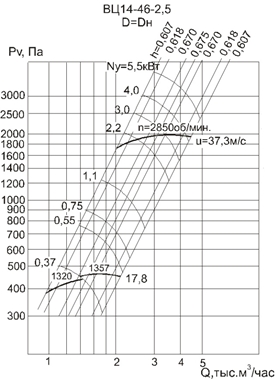

Аэродинамическая характеристика

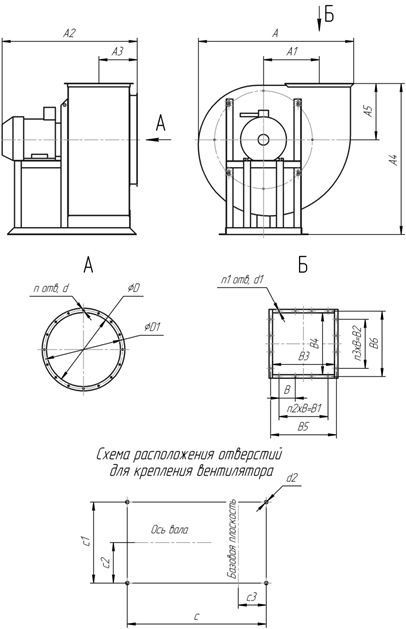

Габаритные и присоединительные размеры
|
Типоразмер
|
A
|
A1
|
A2
|
A3
|
A4
|
A5
|
D
|
D1
|
B
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
c
|
c1
|
c2
|
c3
|
d
|
d1
|
d2
|
n
|
n1
|
n2
|
n3
|
|---|
|
Ц14-46-2,5
|
465
|
170
|
500
|
160
|
445
|
185
|
270
|
290
|
100
|
100
|
100
|
175
|
180
|
200
|
210
|
400
|
251
|
125
|
68
|
7
|
7
|
10
|
8
|
8
|
1
|
1
|
|---|
Для агрегатов левого вращения, кожух и колесо выполняются в зеркальном отражении. Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице:
|
Условное
обозначение
|
D/Dн
|
Частота вращения рабочего колеса
об/мин
|
Суммарный уровень звуковой мощности,
дБ, не более
|
|---|
|
Ц14-46-2,5
|
0,95
|
1350
2850
|
81
101
|
|
1,0
|
1400
2800
|
83
103
|
|
1,05
|
1400
2800
|
85
105
|
