Вентиляторы ВКРМ-4 из углеродистой стали предназначены для перемещения газопаровоздушных смесей не вызывающих ускоренной коррозии углеродистой стали и латуни (скорость коррозии не выше 0,1 мм. в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих взрывчатых и липких веществ и волокнистых материалов. Не применимы для перемещения взрывоопасных смесей.
Агрегаты коррозионностойкие из нержавеющих сталей предназначены для перемещения газопаровоздушных смесей, с примесями агрессивных газов и паров не вызывающих ускоренной коррозии нержавеющей стали (скорость коррозии не выше 0,1 мм. в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих взрывчатых и липких веществ и волокнистых материалов.
Не применимы для перемещения взрывоопасных смесей.
Агрегаты предназначены, как правило, для работы без сети воздуховодов. При обеспечении оптимальной работы, когда производительность больше минимальной, они могут работать и с сетью воздуховодов.
Предназначены для эксплуатации в макроклиматических районах с умеренным климатом (У) и тропическим (Т) 1-ой категории размещения по ГОСТ 15150-69.
Температура окружающей среды от минус 40°С до плюс 40°С (до плюс 45°С для тропического исполнения).
Устанавливаются за пределами зон длительного пребывания людей.
Основные технические данные и характеристики
Основные параметры
|
Типоразмер
|
Двигатель
|
Параметры в рабочей зоне
|
Масса не более, кг.
|
|---|
|
Тип двигателя
|
N, кВт
|
n, об/мин
|
Q, 10³·м³·/ч
|
Psv, Па
|
|---|
|
ВКРМ 4
|
АИР71А6
|
0,37
|
915
|
1,4-3,3
|
160-0
|
80
|
где:
- Q – производительность, 10³·м³/ч;
- Psv – статическое давление, Па;
- n – частота вращения рабочего колеса, об/мин;
- N – мощность установочная, кВт;
- D/Dн – относительный диаметр рабочего колеса;
- D – действительный диаметр рабочего колеса по окружности лопаток;
- Dн – номинальный диаметр рабочего колеса по окружности лопаток.
Примечание: Допускается комплектация двигателями других серий, соответствующими по мощности, частоте вращения и напряжению.

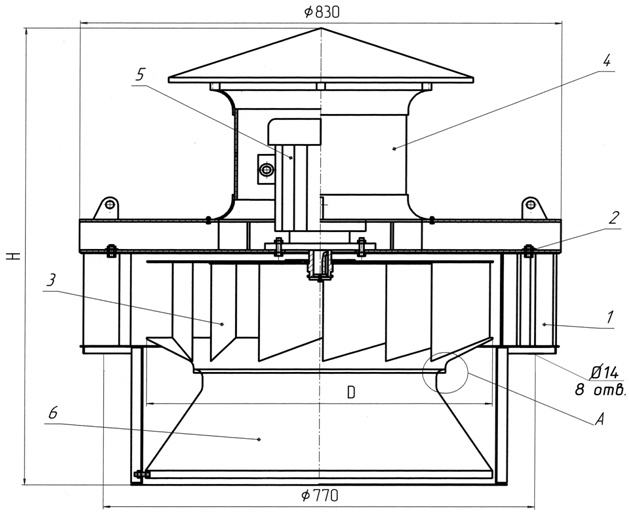

Габаритные и присоединительные размеры вентиляторов ВКРМ-4
|
1 – Основание;
2 – Опора;
3 – Колесо рабочее;
4 – Кожух;
5 – Двигатель;
6 – Коллектор;
7 – Виброизолятор
|
 |
|
Типоразмер
|
Размеры, мм
|
|---|
|
D
|
H
|
a
|
b
|
|---|
|
ВКРМ-4
|
400
|
750
|
2,0
|
12±2
|
