Клапан обратный Иртыш КСВ Ду65 Ру10

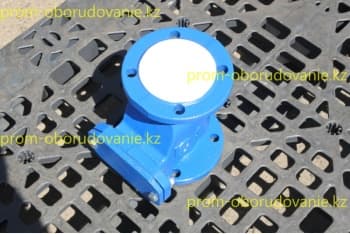

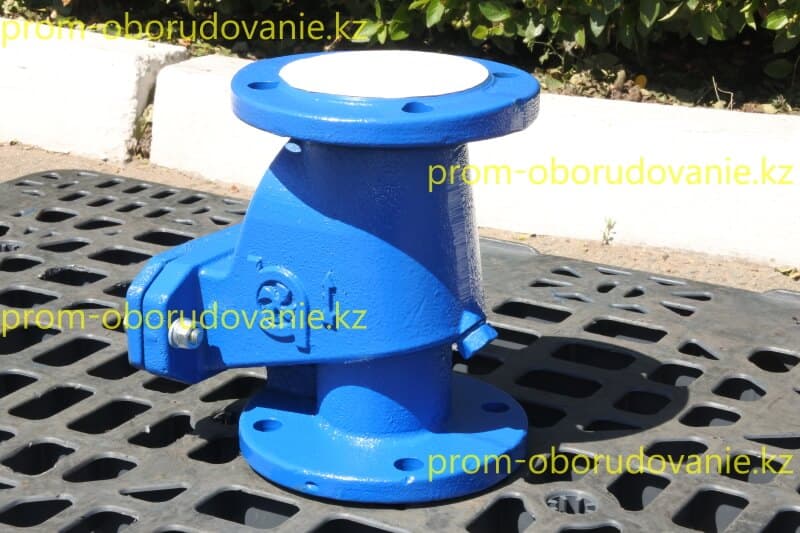

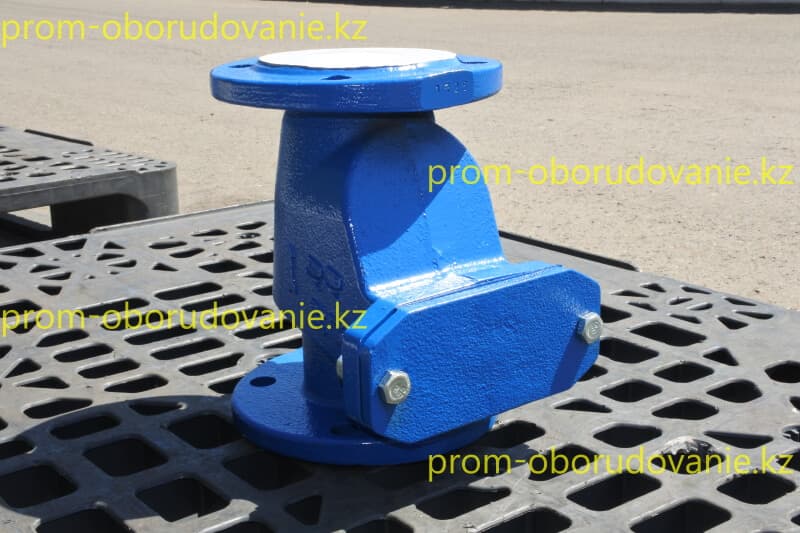

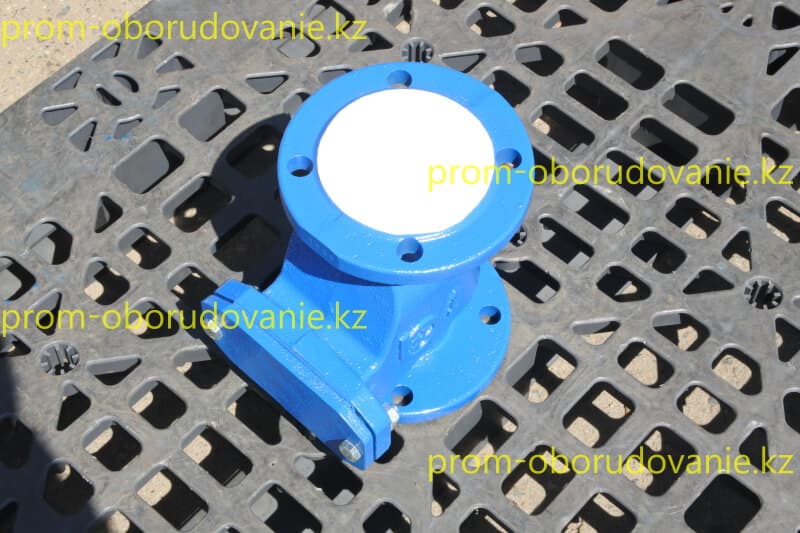

Фото клапана обратного Иртыш КСВ Ду65 Ру10
Фото клапана обратного Иртыш КСВ Ду65 Ру10Фото клапана обратного Иртыш КСВ Ду65 Ру10Фотография клапана обратного Иртыш КСВ Ду65 Ру10
5 5 1 Product
Цена по запросу

+
–

Области применения

Клапан обратный полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах; устанавливается на водопроводных и канализационных трубопроводах.

Материалы

КомпонентМатериал
Корпус, крышка Чугун СЧ20 с покрытием на основе эпоксидной смолы
Блокирующий диск Резина НО-68-1 (со стальным диском)
Уплотнение крышки Паронит или резина

Назначение

Клапан обратный относится к виду защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.

Обратный клапан пропускает среду в одном направлении и предотвращает её движение в противоположном. Обратный клапан предназначен для работы в условиях температуры окружающей среды от 0 до + 80°С (273…353 К), температуры перекачиваемой среды от 0 до + 100°С (273…373 К), рабочем давлении потока среды до 1,0 МПа и типом перекачиваемой среды:

Чистая вода производственно-технического назначения (кроме морской), вода отопительной системы, хозяйственная вода, холодная и конденсационная вода, смесь воды с гликолем (гликоль до 40%) с pH6…9, температурой от 263 до 373К (от -10 до +100°C) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 1% по объёму и размером частиц.

Допустимые размеры частиц

Проточная часть (Dy), ммМаксимальный размер частиц, мм
50 40
65 40
80 60
100 80
125 90
150 130
200 180
250 230
300 250

Маркировка элементов

1 Серия клапанов обратных - Иртыш
2 Вид трубопроводной арматуры: К - клапан обратный
3 Вид протекающей среды: В - чистая вода; СВ - сточная вода
4 Условный проход, мм
5 Рабочее давление, МПа
6 Варианты комплектации: 0 - без ответных фланцев; 1 - с ответными фланцами
7 Исполнение блокирующего диска: 0 - стальной гуммированный диск
8 Тип материала диска: 0 - резина НО-68-1; 1 - пербутан; 2 - витон; 3 - силикон

Условное обозначение

ИртышКСВ100-1,0-000
1 2 3 4 5 6 7 8

Клапан обратный Иртыш КСВ Ду65 Ру10

Клапан обратный Иртыш КСВ Ду65 Ру10

Разрез А

Разрез А клапана обратного Иртыш

Конструкция клапана

1 блокирующий диск
2 корпус обратного клапана
3 крышка корпуса
4 прокладка (паронит или резина) h=2мм
5 пробка М12
6 прокладка (паронит) h=2 мм
7-10 метизы крепления крышки к корпусу
11 болт М12х50
12 гайка М12
13 прокладка (паронит) h=2 мм

Класс герметичности:

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство обратного клапана

Узел состоит из литого корпуса, подвижного обрезиненного блокирующего диска и крышки корпуса.

Конструкция корпуса обеспечивает 100% свободного прохода по номинальному диаметру, что уменьшает гидравлическое сопротивление и шум. Клапаны не склонны к засорению и поэтому не нуждаются в техническом обслуживании.

По требованию обратный клапан может быть оборудован отжимным болтом, отодвигающим диск с посадочного места и позволяющим при необходимости опорожнить трубопровод.

Принцип действия

При отсутствии потока среды через арматуру обрезиненный блокирующий диск в обратном клапане находится в положении «закрыто». При возникновении потока блокирующий диск под действием напора поднимается и открывает проход через клапан.

При отсутствии давления на линии (остановке потока среды) диск возвращается в исходное закрытое положение. Давление с обратной стороны прижимает диск, препятствуя возникновению обратного потока среды.

Таким образом, срабатывание обратного клапана происходит под действием самой среды и является полностью автоматическим.

Габаритные и присоединительные размеры

DyРазмеры, ммВес, кг
ABCEFGHKdn
65 240 180 145 172 130 80 220 76 18 4 16
Габаритные и присоединительные размеры обратного клапана
