Область применения канализационного клапана 50 мм
Клапан обратный полнопроходной 50 мм предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводных системах. Устанавливается на водопроводных и канализационных трубопроводах.
Материал изготовления
|
Корпус, крышка
|
Чугун СЧ20 с покрытием на основе эпоксидной смолы
|
|
Блокирующий диск
|
Резина НО-68-1 (со стальным диском)
|
|
Уплотнение крышки
|
Паронит или резина
|
Назначение обратного клапана Иртыш КСВ Ду50 Ру10
Обратный клапан на канализацию и водопровод — защитная трубопроводная арматура, функция которого заключается в обеспечении однонаправленного движения рабочей среды и предотвращении её обратного тока в технологических системах.
Данное устройство обеспечивает свободное прохождение потока в заданном направлении при одновременной блокировке движения среды в обратную сторону. Рассчитан на работу при следующих параметрах:
- Температура окружающей среды: от 0 до +80°С (273-353 К).
- Температура рабочей среды: от 0 до +100°С (273-373 К).
- Рабочее давление среды: до 1,0 МПа.
Обратный клапан предназначен для перекачивания следующих типов жидкостей:
- Техническая вода (исключая морскую).
- Теплоноситель отопительных систем.
- Питьевая и хозяйственно-бытовая вода.
- Холодная и конденсационная вода.
- Водно-гликолевые смеси (концентрация гликоля до 40%) с показателем pH от 6 до 9 при температуре от -10 до +100°C (263-373 К).
- Другие жидкости с аналогичными чистой воде характеристиками плотности, вязкости и химической активности.
Допускается содержание твердых включений: концентрация: не более 1% от общего объема, размер частиц — до 40 мм.
Название элементов
1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
К - клапан обратный;
3 - Вид протекающей среды:
В - чистая вода;
СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.
Условное обозначение арматуры
|
Иртыш
|
К
|
СВ
|
100
|
-1,0
|
-0
|
0
|
0
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|

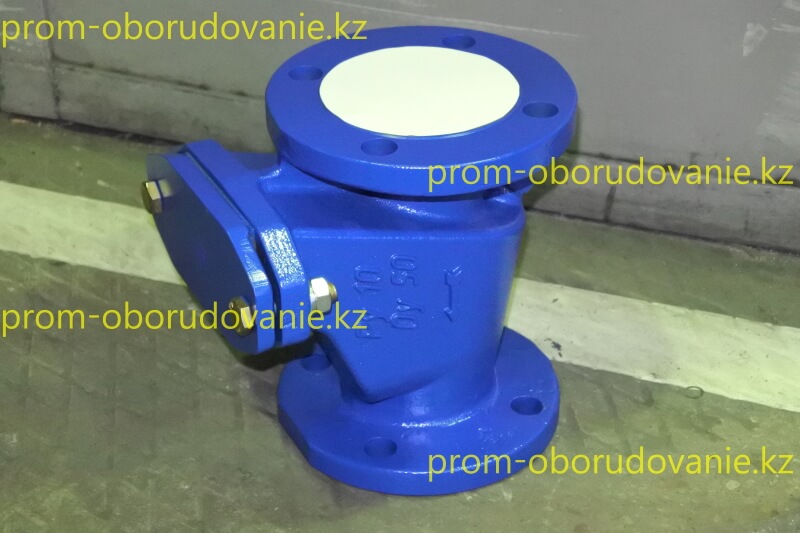

Клапан обратный Иртыш КСВ Ду50 Ру10
Расшифровка обозначения
1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.
Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.
Устройство обратного клапана на канализацию 50 мм
Конструктивный узел канализационного клапана 50 мм включает в себя литой корпус, подвижный обрезиненный запирающий диск и крышку корпуса. Проточная часть корпуса обеспечивает 100% свободного сечения по номинальному диаметру, что значительно снижает гидравлическое сопротивление и уровень шума при работе.
Эксплуатационные преимущества — стойкость к засорению. Обратные клапаны на канализацию обладают высокой устойчивостью к засорению твердыми частицами, благодаря чему не требуют регулярного технического обслуживания.
По специальному требованию заказчика арматура может комплектоваться отжимным болтом. Данный механизм выполняет следующие функции:
- Принудительно отводит диск от посадочного места.
- Обеспечивает возможность опорожнения трубопровода при необходимости.
- Позволяет проводить профилактические работы на системе.
Такая конструкция обеспечивает надежное автоматическое функционирование клапана при минимальных эксплуатационных затратах и высокой пропускной способности.
Принцип работы арматуры
При отсутствии движения рабочей среды обрезиненный запирающий диск находится в закрытом положении, полностью перекрывая проходное сечение арматуры. При возникновении прямого потока под воздействием давления среды диск поднимается вверх, освобождая проходное сечение и обеспечивая свободное движение жидкости через клапан.
При прекращении подачи (снижении или отсутствии давления в трубопроводе) диск автоматически возвращается в первоначальное закрытое состояние под действием собственного веса и пружинного механизма. При возникновении обратного давления он плотно прижимается к седлу клапана, создавая герметичное перекрытие и исключая возможность движения среды в противоположном направлении.
Функционирование обратного канализационного клапана происходит полностью автономно без внешнего управления или вмешательства оператора. Переключение между открытым и закрытым состояниями осуществляется исключительно за счет изменения параметров рабочей среды — её давления и направления движения.
Габаритные и присоединительные размеры
|
Dy
|
Размеры, мм
|
Вес, кг
|
|
A
|
B
|
C
|
E
|
F
|
G
|
H
|
K
|
d
|
n
|
|
50
|
200
|
160
|
125
|
145.3
|
124.5
|
65
|
213
|
65
|
18
|
4
|
11
|
