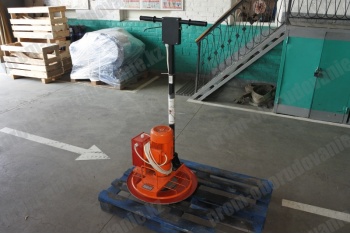

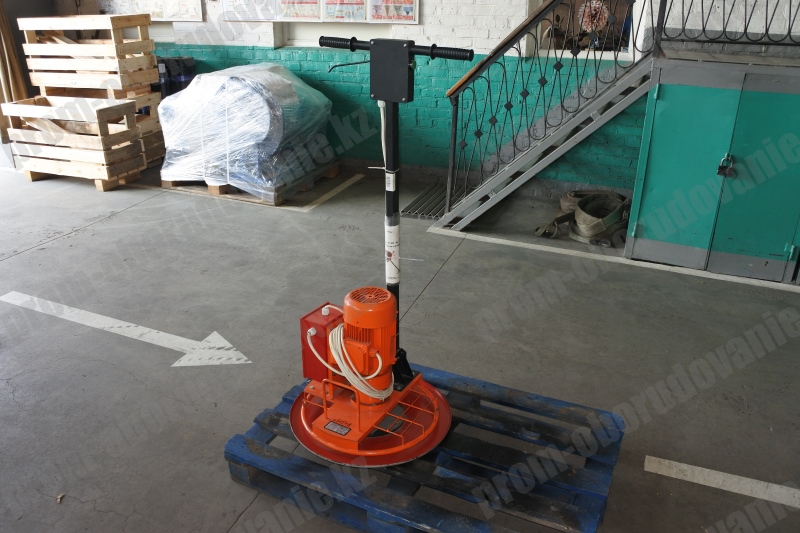

Затирочная машина СО-335 является агрегатом для заглаживания небольших по площади бетонных поверхностей в труднодоступных местах. Также изделие используется для затирки стяжек на гипсовой, цементно-песчаной основе под напольное покрытие из линолеума, синтетических ковров, ПХВ плитки в жилищном, промышленном строительстве.
Затирочная машина СО-335 работает от 3-фазной переменной электросети напряжением 380 В, имеющей нейтральный провод с глухим заземлением. Исполнение оборудования по климату – У, первая категория размещения согласно ГОСТ 15150-69. Не допускается эксплуатация затирочной машины СО-335 (380 В) под дождем.
| Модель | Напряжение питания, В | Мощность электродвигателя, кВт | Произв-ть шлифования, в.м/ч | Диаметр диска, м | Габаритные размеры, мм | Вес, кг | Лопасть, шт |
|---|
| СО-335 |
380 |
1,5 |
40 |
575 |
1380х580х1290/45 |
44 |
диск |
Технические характеристики затирочной машины марки СО-335 (380):
- Номинальная мощность: 1,5 кВт;
- Производительность: от 50 м²/ч;
- Диаметр рабочего органа: 575 мм;
- Частота вращения: 110 об./мин (±20);
- Габариты: 1380/575/1290 мм;
- Масса (не более): 44 кг.
Устройство
Машина затирочная марки СО-335 (380 В) состоит из следующих частей:
- Рама;
- Стойка;
- Мотор-редуктор.
Электрическое оборудование расположено на пульте управления и внутри корпуса стойки. Оно состоит из пульта с пускозащитной аппаратурой, миниатюрного выключателя, кнопки в корпусе стойки, штепсельного соединения и токопроводящего кабеля.
Используемое электрооборудование
В машине затирочной СО-335 (380 В) установлен электродвигатель марки АИР 80 А 2УЗ, автоматический выключатель типа ВА 77-29-3, пускатель ПМЛ-1100 04Б, переключатель МП 1102У 4 (исполнение 1), а также кнопка АЕА-22/3. Вилка – ССИ-015.
Характеристики электродвигателя (380 В):
- Мощность (кВт): 1,5;
- Частота тока (Гц): 50;
- Номинальный ток (А): 3,3;
- Частота вращения (об./мин): 2880.
Рама, на которой смонтированы все остальные части затирочной машины СО-335 (380 В), является одновременно ограждением рабочего органа.
К выходному валу мотора-редуктора крепится водило с установленным на нем рабочим органом (диском). Агрегат переносится с помощью стойки и рукоятки.
Стойка служит для управления затирочной машиной СО-335 (380) при эксплуатации. Поджимая или отпуская гайку ручкой на кронштейне, оператор устанавливает стойку в удобное для работы положение. В процессе запуска и работы изделие удерживается за рукоятки.
Для запуска затирочной машины СО-335 (380) выжимается рычаг.
Комплектность изделия
В состав поставляемого оборудования входит затирочная машина СО-335 (380 В) – 1 ед., диск (установленный) – 1 ед., паспорта на изделие и мотор-редуктор.
