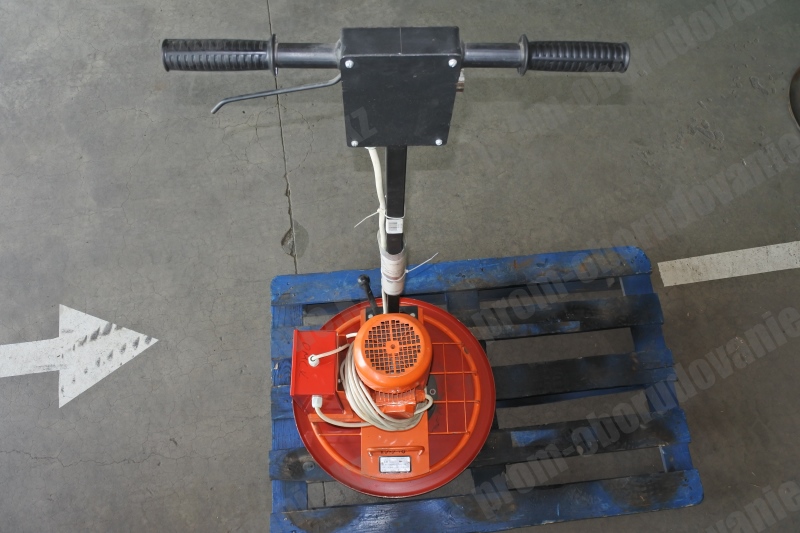

Затирочная машина СО-355.1 220

Затирочная машина модели СО-335.1 220 – электромеханическое устройство для придания гладкости небольшим поверхностям из бетона. С её помощью можно также затирать стяжки из цементно-песчаного раствора или гипса, являющиеся основой для покрытий полов из синтетического и другого материала: ковролина, линолеума, плиточного из ПХВ и т. п.

Условия эксплуатации

• Параметры электропитания – напряжение переменного однофазного тока – 220 В, частота – (50+1) Гц. Машины должны обязательно быть оборудованы устройствами защитного отключения.
• Класс защиты персонала от поражения электротоком – I (из ГОСТ 12 2 007 0-75).
• Климатическое исполнение с категорией размещения – У1 (из ГОСТ 15150-69).
• Диапазон температур окружающего воздуха при эксплуатации затирочной машины – 273÷313 К (0÷+40˚С).
• Эксплуатировать машину СО-335.1 220 под дождём категорически ЗАПРЕЩЕНО!

Основные параметры затирочной машины модели СО-335.1 220

• Производительность минимальная – 50 м³/час.
• Электрический двигатель:
  • асинхронный с двухфазной обмоткой АИРЕ 80 В2У3;
  • номинальные величины: мощности, в кВт – 1,5, тока, в А – 9,4;
  • скорость – 3000 обор/минуту.
• Рабочий орган машины:
  • скорость – 110±20 обор/минуту;
  • диаметр, в мм – 575.
• Приводной механизм – мотор-редуктор циклоидной конструкции типа МПЦЦ82-G 25.
• Максимальные габариты машины модели СО-335.1 220 в мм (Дл×Шир×Выс) – 1380×575×1290.
• Предельная масса без рабочих органов – 48 кг.

Электрооборудование машины СО-335.1 220 составляют:

• пускатель типа ПМЛ-1100;
• выключатели-автоматы ВА 77-29-1 – 2 штуки;
• кнопка типа АЕА;
• микропереключатель типа МП 1102У 4;
• УЗО 2Р «Щит»;
• штепсельная вилка типа евро У-255.

Конструкция

Элементы машины для затирочных работ модели СО-335.1 220:

• мотор-редуктор;
• рабочий орган;
• стойка;
• электрооборудование;
• рама.

Мотор, в котором электродвигатель совмещён в одном блоке с редуктором, вместе со стойкой монтируется на раме. Кроме выполнения несущей функции, стойка также ограждает рабочий орган машины от повреждений.

Рабочий орган затирочного оборудования – диск, крепящийся тремя винтами к водилу. Водило установлено на редукторном валу.

Управляют затирочной машиной с помощью стойки. На этой детали есть ручка для выбора наиболее удобного её положения. Стойка освобождается отпусканием ручки и фиксируется её поджиманием. На конце стойки имеется рукоятка для удержания затирочной машины и её передвижения по обрабатываемой поверхности. Переносится СО-335.1 220 за стойку и предназначенную к этому другую рукоятку. Затирочная машина включается при нажатии пускового рычага.

Электрическое оборудование размещается внутри пульта управления и стойки. Его составляют: аппаратура защиты пуска, микровыключатель и кнопка на корпусе стойки. Токоведущий кабель подключается штепсельным соединением.

Работа оборудования

Машина затирочная модели СО-335.1 220 соединяется с электросетью через автоматический выключатель, УЗО и вилку с контактом заземления.

Пуск и останов машины происходит по следующей схеме.

Через выключатель-автомат, УЗО, микропереключатель и кнопку пуска напряжение подаётся на обмотки двигателя и запускает его. Останавливается двигатель затирочной машины посредством разрыва его цепи питания при возвращении микропереключателя рукояткой в исходное положение. Затем выполняется отключение УЗО и выключателя.

Чтобы затирочную машину СО-335.1 220 нельзя было включить случайно при прикосновении к рычагу, предусмотрена блокирующая кнопка.

Включать машину можно только после проверки работоспособности УЗО. Проверяется устройство при нахождении выключателя в положении «I» и нажатием при этом кнопки. УЗО должно отключиться. Если кнопка контроля «Т» не отключает прибор, то он неисправен. Тогда выключатель переводится в положение «0», дефект выявляется и ликвидируется. С неисправным УЗО эксплуатировать затирочную машину СО-335.1 220 запрещается.
