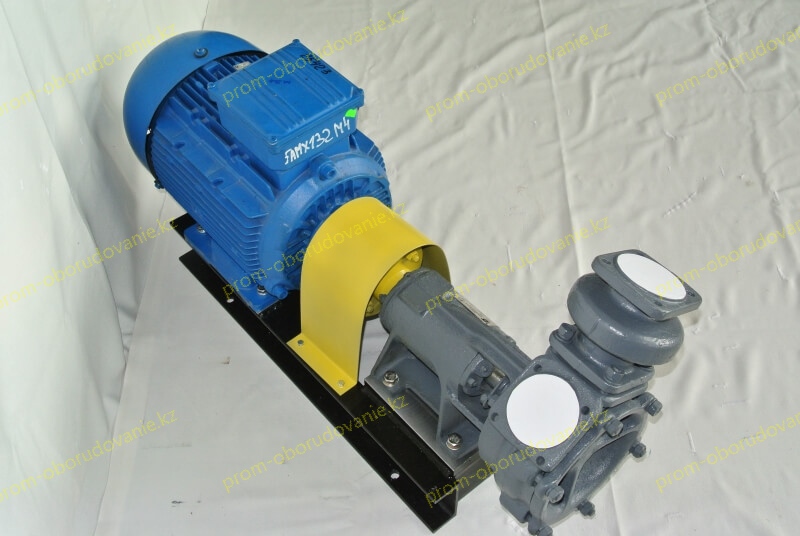

Вихревой насос ВКС 5-24А

dsc_3879-promkz-vks-5-24_a
Цена по запросу

+

Предназначение

Насосы ВКC 5/24А предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м2/с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год.

где ВКС 5/24А – марка насоса (агрегата):
1. ВК – тип насоса (вихревой консольный);
2. С – самовсасывающий;
3. 5 – подача, л.с (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
4. 24 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
5. А – условное обозначение материала (чугунное).

В комплект поставки насоса входят

- соединительная муфта;
- кожух защитный (ограждение)*;
- рама* (плита*);
- комплект быстроизнашивающихся деталей*;
- комплект монтажных частей*;
- контрольно-измерительные приборы*;
- руководство по эксплуатации совмещенное с паспортом;
- обоснование безопасности**;

В комплект поставки агрегата входят

- насос;
- кожух защитный (ограждение);
- электродвигатель;
- рама (плита);
- эксплуатационная документация на электродвигатель.
Примечания
1. По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
2. Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
3. Необходимое напряжение электродвигателя должно быть указано в договоре.
*Поставка производится по договору за отдельную плату.
** Поставка производится по требованию заказчика.

Вихревой насос ВКС 5-24А

Типоразмер насоса (агрегата) Подача Напор Давление на входе в насос Параметры энергопитания. Максимальная высота самовсасывания

Допускаемая продолжительность самовсасывания



Частота вращения Максимальная потребляемая мощность насоса
Род тока Напряжение Частота тока
ВКС 5/24А 5 (18,0)
л/с
3/ч)
24 м 0,25 (2,5)
МПа
(кгс/см2)
Переменный 220, 380 или 660 В 50 или 60 Гц 4,0 м не более 600 с 1450
об/ми
8,3 кВт
Насосы изготавливаются с сальниковым уплотнением вала и не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей.
Насосы вихревые типа ВКС и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства.
Насосы вихревые типа ВКС и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР).
Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС. Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Насосы (агрегаты) с сальниковым уплотнением не предназначены для эксплуатации во взрыво и пожароопасных производствах.
Температура перекачиваемой жидкости для насосов (агрегатов): исполнения А – от 258 до 358 К (от минус 15 до +85°С).

Монтаж

1. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
2. После затвердения цементного раствора выставить агрегат по уровню с помощью прокладок горизонтально и произвести окончательную затяжку фундаментных болтов.
3. Установить (агрегат) на подготовленный фундамент.
4. Присоединить подводящий и отводящий трубопроводы и трубопровод перепуска (байпас), соединяющий отводящий трубопровод с заборной емкостью (с зумпфом). Допустимая не параллельность фланцев не должна быть более 0,15 мм. на длине 100 мм.
ЗАПРЕЩАЕТСЯ ИСПРАВЛЯТЬ ПЕРЕКОС ФЛАНЦЕВ ПОДТЯЖКОЙ БОЛТОВ ИЛИ ПОСТАВКОЙ КОСЫХ ПРОКЛАДОК.
5. Провести центрование валов насоса и двигателя, регулируя положение двигателя.
6. Проверку соосности валов можно осуществить при помощи индикатора, закрепив его на полумуфте электродвигателя; подвижный наконечник индикатора должен опираться на полумуфту насоса. При проворачивании валов показания индикатора не должны превышать 0,2 мм. Проверить действие задвижек трубопроводов и кранов приборов. Исходное положение задвижек и кранов перед пуском – закрытое.
7. При агрегатировании насоса и привода заказчиком насоса, соблюдать требования п. 5, 6.
ОТВЕТСТВЕННОСТЬ ЗА ГАРАНТИИ И КАЧЕСТВО АГРЕГАТА В ДАННОМ СЛУЧАЕ НЕСЕТ ЗАКАЗЧИК.

Размеры насоса

Размеры насоса

Размеры в мм

Типоразмер насоса L L1 B B1 В2 H H1 Н2 A D0 D D1 d d1 h l Масса, кг.
ВКС 5/24А 440 95 269 108 162 374 115 228 126 50 90 110 М12 25 28 50 37,9

Габаритный чертеж агрегатов

Габаритно-присоединительные размеры агрегатов

Размеры в мм

Типоразмер двигателя Мощность двигателя, кВт. Частота вращения с-1.
(об/мин)
Вид основания L L1 L2 L3* L4 B B1 B2 В3 H H1 H2 Н3 A A1 A2 D D1 D2 d

АИРМ132S4

АИРМ132S4ОМ2

7,5

24 (1450) Рама 928 640 102 529 275 300 258 108 162 464 210 115 228 432 240 195 110 90 50 М12-7Н
Плита 700 117 521 320 466 212
А132S4 Рама 973 640 102 529 300 464 210
Плита 700 117 521 320 466 212

АИРМ132М4

АИРМ132М4ОМ2

11 Рама 966 680 102 560 300 464 210 451
Плита 700 117 557 320 466 212 432
А132М4 Рама 973 680 102 560 300 464 210 451
Плита 700 117 557 320 466 212 432

Масса агрегатов

Типоразмер агрегата Типоразмер двигателя На раме На плите На плите штампов
ВК 5/24А АИРМ132S4 127 137 -
АИРМ132S4ОМ2
А132S4 109 119 -
АИРМ132М4 140 150 -
АИРМ132М4ОМ2
А132М4 117 127 -

Характеристики насоса (агрегата)

Характеристики насоса (агрегата)
  1. Частота вращения – 24с-1 (1450 об/мин)
  2. Жидкость – вода
  3. Плотность – 1000 кг/м3
