Установка моечная шланговая М125А

Установка моечная шланговая М125А является оборудованием для струйной мойки автомобилей любого типа. Используются установки моечные шланговые М125А на станциях техобслуживания, автотранспортных предприятиях с подведенной водопроводной магистралью, обеспечивающей подачу воды под давлением 0,15-0,45 МПа.

Установка рассчитана на подключение к электросети переменного тока 380В, 50 Гц. Оборудование подлежит эксплуатации при температуре внешней среды от +5 до +35°C.

В комплект поставки прибора входят: насосный агрегат, электродвигатель, тележка, нагнетательный рукав с пистолетом, водяной фильтр, кожух с крышкой, трубопровод-смеситель с емкостями для моечной и полировочной смеси.

Технические параметры

Аппарат имеет передвижную конструкцию и обладает следующими рабочими характеристиками:

Рабочее давление: не выше 17 МПа;

Производительность: до 13,2 л/мин.;

Размеры: 850х540х620 мм;

Масса: 62 кг.

Конструктивные особенности

Устройство оснащено плунжерным 3-секционным насосным агрегатом с регулятором давления.

Насос состоит из картера, коленчатого вала с шатунами и плунжерами, нагнетательного и всасывающего клапанов. Для соединения нагнетательных клапанов предусмотрен коллектор, на котором смонтирован эжектор и манометр. Впускной коллектор оснащен фильтром очистки воды.

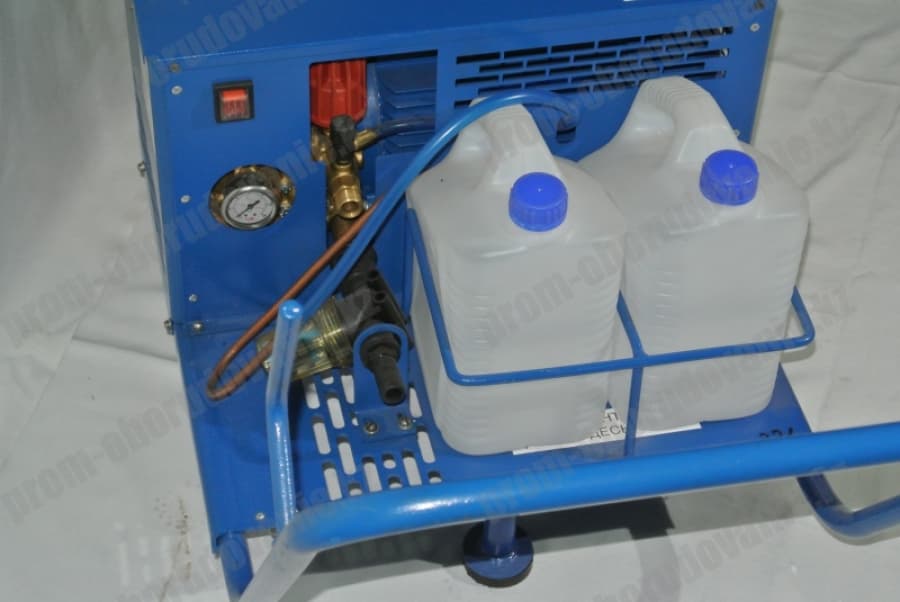

К насосу подведен нагнетательный рукав с моечным пистолетом, имеющим регулируемую насадку и сменное сопло, что позволяет получать водяной распыл различной формы (факел, кинжал, струя или веер). При транспортировке моечной шланговой установки рукав наматывается на ручку тележки, а пистолет крепится к кронштейну.

Насос с электроприводом установлен на тележке, агрегаты скреплены друг с другом шпоночным соединением напрямую (без муфты) при помощи болтов. Система подачи полировочного состава и моющей жидкости соединяет эжектор с емкостями. Эжектор имеет запорно-регулировочный механизм, управляемый вращением запорной иглы.

Прибор закрыт съемным кожухом со встроенным магнитным пускателем.

Принцип действия

В основе работы лежит принцип удаления загрязнений струей воды, подаваемой под высоким давлением. Различные способы распыления водяной струи обеспечивают высокую производительность оборудования при малом расходе жидкости.

Водопроводная вода поступает в приемный фильтр насоса через открытый клапан. При запуске моечной шланговой установки коленчатый вал насоса передает возвратно-поступательное движение плунжерам. Клапанная система, срабатывающая в процессе разрежения и нагнетания давления в цилиндре, обеспечивает подачу воды через нагнетательный клапан к моечному пистолету (по коллектору).

При повышении водяного давления в нагнетательном рукаве выше заданных параметров срабатывает разгрузочный клапан.

Моющий или полировочный состав подается в нагнетательный трубопровод из емкости за счет создаваемого эжектором вакуума. В трубопроводе моющая жидкость смешивается с водой, образуя эмульсию. Объем подаваемой моющей смеси регулируется запорным механизмом эжектора.

Контроль давления воды осуществляется с помощью манометра. Запуск и выключение производятся кнопочным выключателем.

Подготовка к эксплуатации

Перед пуском в работу необходимо:

- Выполнить очистку наружных поверхностей агрегата и пистолета от консервационной смазки;

- Проверить внутреннее пространство кожуха на отсутствие посторонних предметов;

- Убедиться в правильности сборки оборудования и надежности затяжки болтовых соединений;

- Опустить всасывающий трубопровод в емкость с моющим составом, разведенным водой до нужной концентрации;

- Залить дизельное всесезонное масло (М10Г2) в картер до средней отметки смотрового отверстия маслоуказателя;

- Выполнить подключение шланговой моечной установки к электросети согласно схеме;

- Подключить установку к водопроводу, используя гибкий рукав требуемой длины;

- Открыть водопроводный кран, заполнить моечную установку водой путем нажатия спускового крючка пистолета без включения электропривода;

- Произвести кратковременное включение шланговой моечной установки, проверив направление вращения вала двигателя (в соответствии со стрелкой на кожухе);

- Запустить моечную установку и проверить герметичность соединений.
