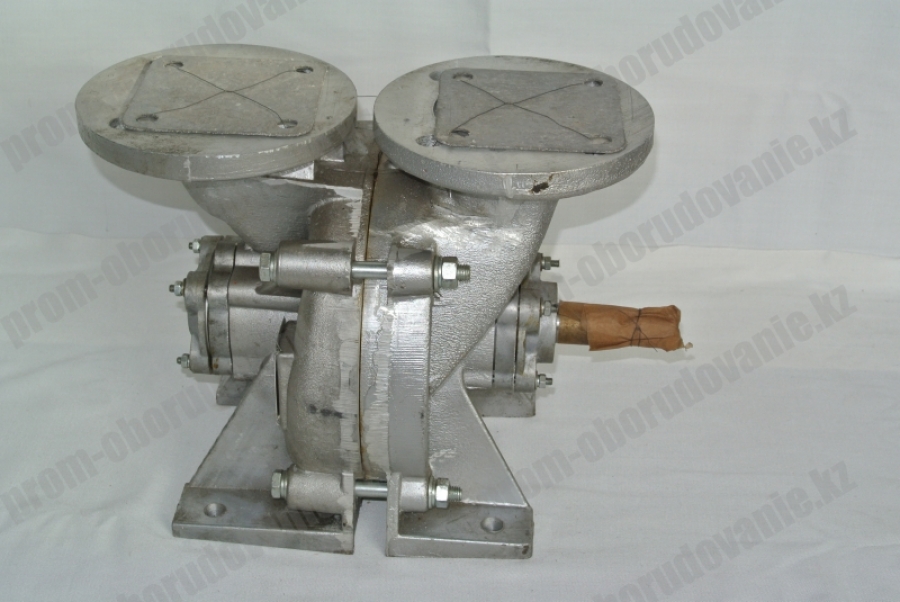

Насос СВН-80 для топлива самовсасывающий

Описание и назначение насоса СВН-80

Насос СВН-80 — горизонтальный одноступенчатый вихревой самовсасывающий насос для перекачивания чистых жидкостей без механических примесей. Он применяется для воды, бензина, керосина, дизельного топлива, спирта и других нейтральных жидкостей плотностью не более 1000 кг/м³ и температурой от −40 до +50 °C.

Насосы СВН-80 используются в нефтяной, пищевой и других отраслях промышленности, а также устанавливаются на коммунальные и сельскохозяйственные машины, топливозаправочную и водораспределительную технику. Диаметр всасывающего и напорного патрубков составляет 80 мм.

Конструкция устройства

Насос производится в исполнениях правого и левого вращения. В исполнении левого вращения приводной конец вала расположен со стороны всасывающего патрубка, а правого — со стороны напорного. Направление вращения необходимо учитывать при выборе и установке оборудования.

К основным деталям насоса относятся напорная секция, рабочее колесо, секции всасывания, вал и торцовые уплотнения. Детали проточной части изготавливаются из алюминиевого сплава АЛ4 или АЛ9.

Насос СВН-80 может работать с приводом от вала отбора мощности и применяться в составе насосного агрегата 1АСВН-80А.

Принцип работы

При вращении рабочего колеса жидкость через всасывающий патрубок поступает в проточную часть насоса, где под действием лопаток приобретает движение и давление. Далее она направляется к напорному патрубку и выводится из насоса. Самовсасывающая конструкция позволяет СВН-80 после первоначального заполнения создавать разрежение во всасывающей линии и поднимать жидкость к насосу.

Технические характеристики насоса СВН-80

• Подача — 35 м³/ч;
• напор — 26 м;
• мощность насоса — 6,5 кВт;
• номинальная частота вращения вала — 1450 об/мин;
• КПД — 38%;
• высота самовсасывания — 6,5 м;
• масса — 17,6 кг;
• плотность перекачиваемой жидкости — не более 1000 кг/м³;
• температура перекачиваемой жидкости — от −40 до +50 °C;
• исполнение — правого или левого вращения.

Насос предназначен для перекачивания жидкостей без механических включений. При выборе оборудования необходимо учитывать свойства рабочей среды, требуемые подачу и напор, направление вращения вала и условия эксплуатации.

Комплектующие для насоса СВН-80

При подборе комплектующих для насоса СВН-80 необходимо учитывать точную модификацию и направление вращения. К основным узлам относятся рабочее колесо, вал, напорная и всасывающая секции, а также торцовые уплотнения. Правильный подбор деталей обеспечивает совместимость комплектующих с конкретным исполнением насоса.

Чтобы купить насос СВН-80 в Казахстане, отправьте заявку для уточнения стоимости и сроков. Подготовим технико-коммерческое предложение, организуем доставку.
