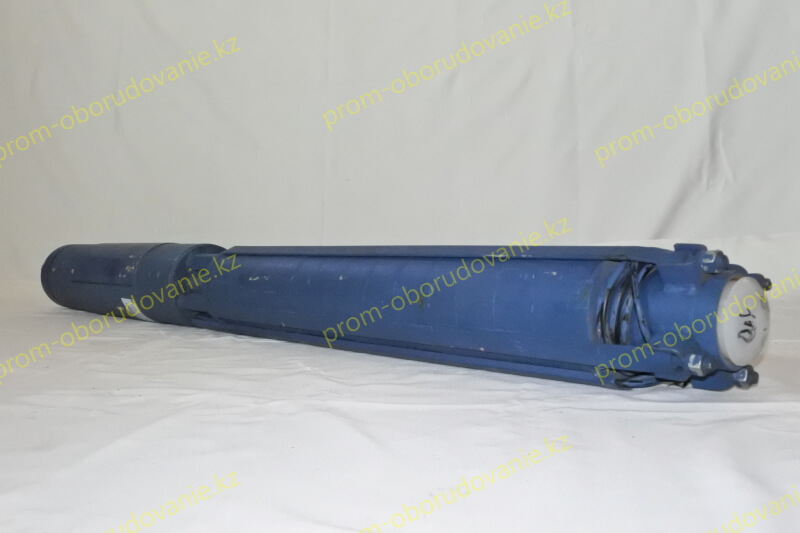

Скважинный насос ЭЦВ 6-16-140

Насос ЭЦВ 6-16-140 относится к скважинным агрегатам для перекачки чистой воды. Основной способ установки — погружной монтаж в шахте, скважине. Изделие имеет вертикальную компоновку элементов и силовой установки. Что позволило производителю уменьшить диаметр устройства до 144 мм. Устанавливается оборудование в обсадную трубу 6 дюймов.

Преимущества насосного оборудования

К преимуществам этой модели стоит отнести сбалансированную производительность — 16 м3/ч и напор — 140 метров. Эти характеристики в сочетании с погружным способом установки и узким корпусом с вертикальной компоновкой элементов делают устройство эффективным решением для систем водоснабжения с использованием скважин.

Благодаря распространенности скважинного насоса ЭЦВ 6-16-140 цена запчастей для него невысока. Что позволяет снизить стоимость владения. Агрегат показывает хорошие эксплуатационные качества, надежен, ремонтопригоден.

Область применения

Универсальный насос ЭЦВ 6-16-140 используется в самых разных отраслях, где требуется подача чистой воды из шахты глубиной до 100 м и более:

• Системы водоснабжения коммунальных объектов.

• Организация подачи воды в промышленных предприятиях. Включая пищевую промышленность.

• Горнодобывающие предприятия.

• Системы осушения территорий для нужд сельского хозяйства, другого назначения.

Особенности и условия эксплуатации ЭЦВ 6-16-140

Скважинный насос ЭЦВ 6-16-140 предназначен для установки погружным способом. Корпус имеет влагозащиту на уровне IP68. В скважинах с малым дебитом дополнительно устанавливаются системы автоматического отключения агрегата на основе поплавочного выключателя. Это позволяет исключить холостой ход и связанный с ним перегрев.

Для питания электроустановки требуется трехфазное напряжение 380 В. Подключение выполняется через шкаф управления. Электромотор допускает отклонение электропитания от стандартного в широком диапазоне от -5 до +10%. Это позволяет рекомендовать насосное оборудование к установке в регионах с низким качеством электроснабжения.

Требования к рабочей среде

• Перекачиваемая среда – вода.

• Температура воды — до 25 °С.

• Общая минерализация (сухой остаток) — до 1500 мг/л.

• Содержание:

  • сульфатов — до 500 мг/л.

  • хлоридов — до 350 мг/л.

  • сероводорода — до 1,5 мг/л.

  • песка — до 100 мг/л.

Технические характеристики

• Номинальное напряжение питания: 50 Гц, 3х380 В.

• Степень защиты электродвигателя: IP68.

• Допускаемое отклонение питания: -5 ... +10%.

• Метод пуска: прямой (DOL) .

• Синхронная частота вращения электродвигателя: 3000 об/мин.

• Минимальная скорость потока для охлаждения двигателя: 0,2 м/сек.

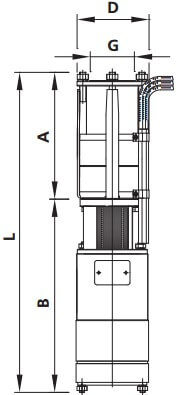

Габаритные размеры и характеристики насоса

Структура условного обозначения

• ЭЦВ 6-16-140
• ЭЦВ – тип агрегата;
• 6 – внутренний диаметр обсадной трубы скважины в дюймах
  (1 дюйм = 25,4 мм.)
• 16 – номинальная подача, м³/ч.
• 140 – номинальный напор в метрах водяного столба.

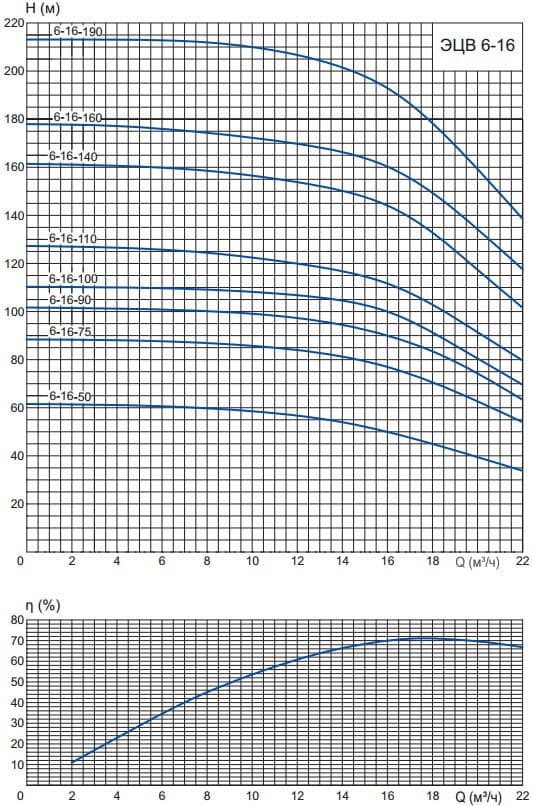

Характеристики КПД

Графические характеристики насосов приведены в соответствии с требованиями ГОСТ 6134-2007 / ISO 9906:1999 (Приложение А), для следующих условий:

• для номинальной частоты вращения электродвигателей;
• при питании от электросети номинальной частотой 50 Гц;
• перекачиваемая жидкость – вода температурой +20 °С;
• кинематическая вязкость воды: 1·10-6 м²/с (1сСт).

Графические характеристики приведены с учётом потерь напора в обратном клапане насоса. Характеристики КПД приведены для отдельной ступени насоса.
