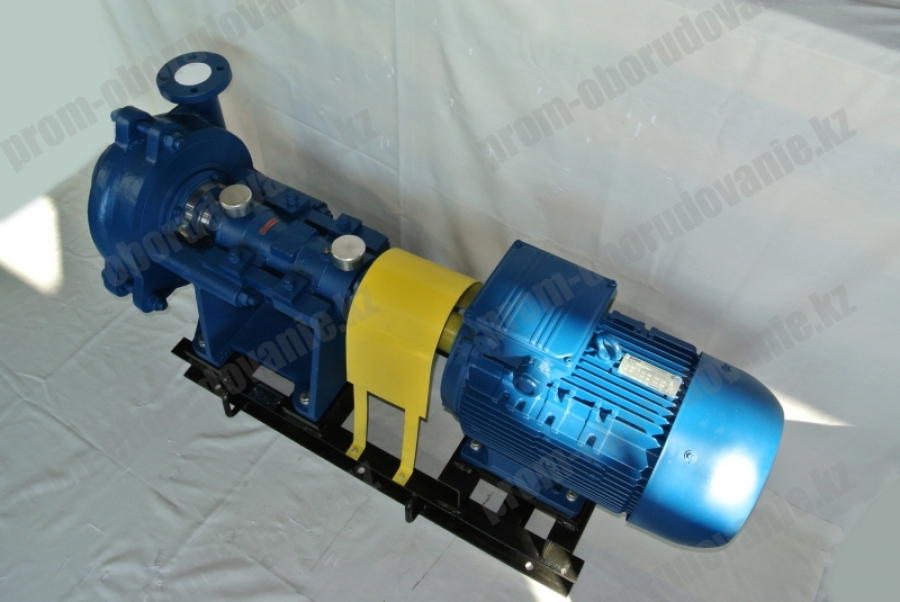

Насосы наружные шламовые «НШ Иртыш» предназначаются для применения на обогатительных фабриках, тепловых электростанциях в стабильных условиях эксплуатации.
Чтобы получить технико-коммерческое предложение с указанием стоимости, наличия и срока поставки, заполните краткий опросный лист.
Если вы не знаете марку, заполните опросный лист для подбора.
Специалисты завода в кратчайший срок подберут для вас необходимое оборудование.
ОДО «Предприятие «Взлет»» изготавливает и предлагает купить насос наружный «Иртыш» марки НШ:
- Климатическое исполнение — УПЛ.
- 4 категория размещения.
- Общепромышленное назначение — не используется на пожароопасных и взрывоопасных объектах.
При работе с замерзающими жидкостями предусматривается теплоизоляция агрегата и трубопроводов, слив и продувка изделия воздухом или инертными газами, подогрев.
Проточная часть шламовых насосов НШ (корпус, ротор, бронедиски, входной патрубок и защитная втулка) изготовлены из модифицированного износостойкого чугуна марки ИМЧ-2, обладающего повышенной прочностью.
Технические характеристики наружного насоса «Иртыш»
- Напор — 17-52 м.
- Подача — 30-450 м³/ч.
- КПД — 30-70%.
- Масса — 240-1700 кг.
- Допустимые отклонения по напору: +7%, -5%.
Технические параметры приведены для работы насоса от сети с частотой тока 50 Гц.
Принцип работы, конструкция
Наружные насосы «Иртыш» являются консольными однодисковыми горизонтальными агрегатами центробежного типа. Ротор накручивается на конец вала по резьбе. Направление вращения ротора соответствует движению часовой стрелки.
В месте выхода вала из корпуса произведено уплотнение мягкой сальниковой набивкой или торцовым уплотнением. Промывочная вода, подаваемая в уплотнение под давлением, обеспечивает нормальную работу насоса.
Шламовые насосы «НШ Иртыш» обладают конструкцией, позволяющей вскрывать и собирать изделие на месте эксплуатации, не прибегая к демонтажу трубопроводов.
Рекомендации по подготовке насоса к работе
После доставки на место монтажа устройство подвергается расконсервации (удаление смазки с наружных поверхностей). Место для установки должно обеспечивать свободный доступ для обслуживания и эксплуатации, позволять беспрепятственно осуществлять сборку и разборку оборудования.
Насос наружный устанавливается на сварную раму или бетонный фундамент, отклонение уровня поверхности основания от плоскости по горизонтали не должно превышать 0,2 мм на 1 метр.
Напорный трубопровод и всасывающий патрубок крепятся на отдельных опорах для недопущения нагрузок на насосные фланцы.
Пуск устройства
Перед запуском насоса наружного шламового «ПШ Иртыш» следует вручную проверить вращение вала. Пуск агрегата, работающего с подпором, осуществляется в следующем порядке:
- полностью открывается задвижка на всасывающем патрубке;
- жидкость заливается в насос, воздух из которого удаляется через специальный вентиль на напорном трубопроводе;
- запускается двигатель;
- устанавливается нужный режим работы задвижкой на напорном патрубке.
