Назначение

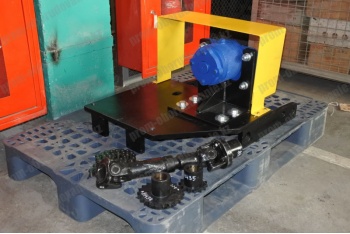

Навеска УНН 100/16 предназначена для установки насоса УНН-100/16 или С-245 «Андижанец» на трактор МТЗ-80.
Навеска предназначена для крепления насоса к транспортному средству и передачи крутящего момента от вала отбора мощности ТС на вал насоса, посредством цепной передачи.

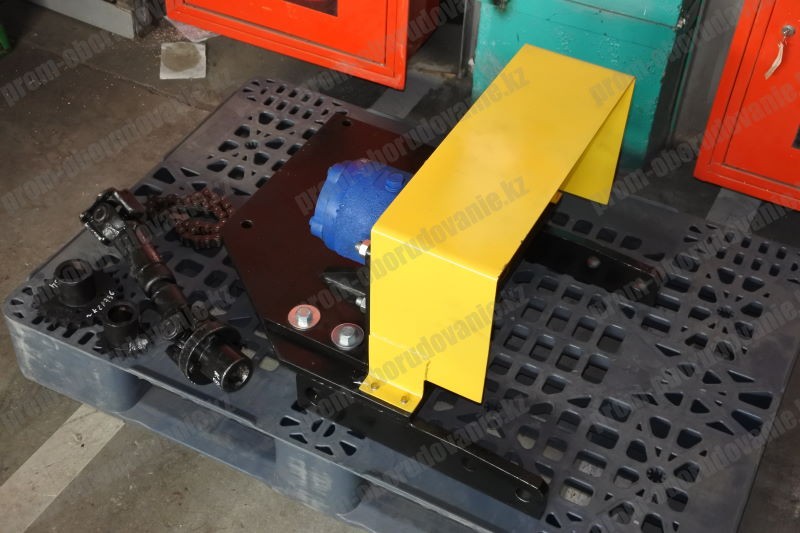

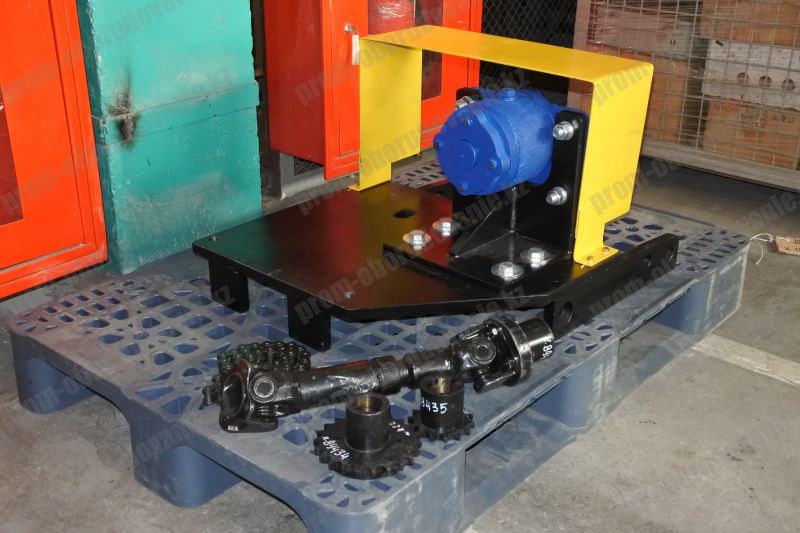

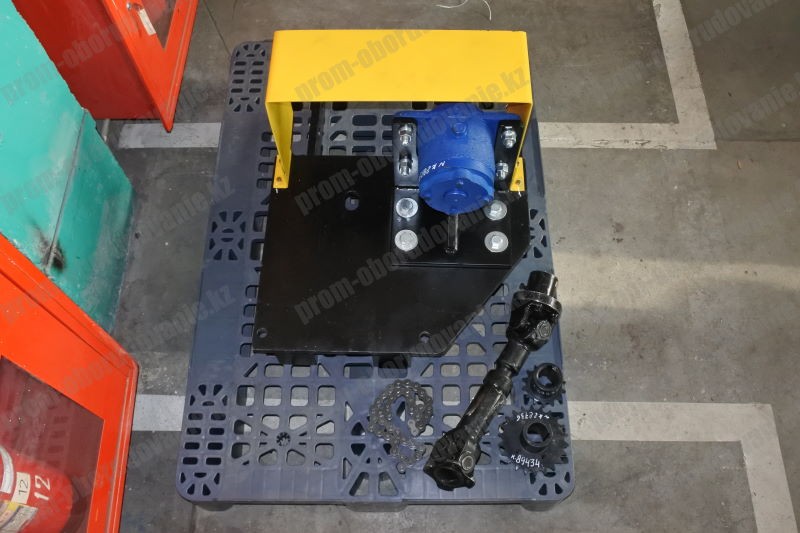

В комплект навески входит:
- Прицепное устройство
- Корпус подшипника
- Звездочка – 2 шт.
- Карданный вал
- Кожух
- Цепь
Принцип действия
Навеска устанавливается в специальное место крепления навесного устройства на тракторе МТЗ-80.
Карданный вал, входящий в комплект поставки крепится к фланцу вала отбора мощности, а другой стороной к звездочке находящейся на валу подшипникового узла.
Насос УНН 100/16 (С-245, Н-627) устанавливается на площадке навесного устройства. На вал насоса одевается звездочка и цепью соединяется со звездочкой на валу корпуса подшипников.
Для предотвращения попадания пыли в подшипники установлены манжеты.
При вращении вала отбора мощности через карданный вал передается вращение на вал подшипникового узла и через цепь на вал насоса.
