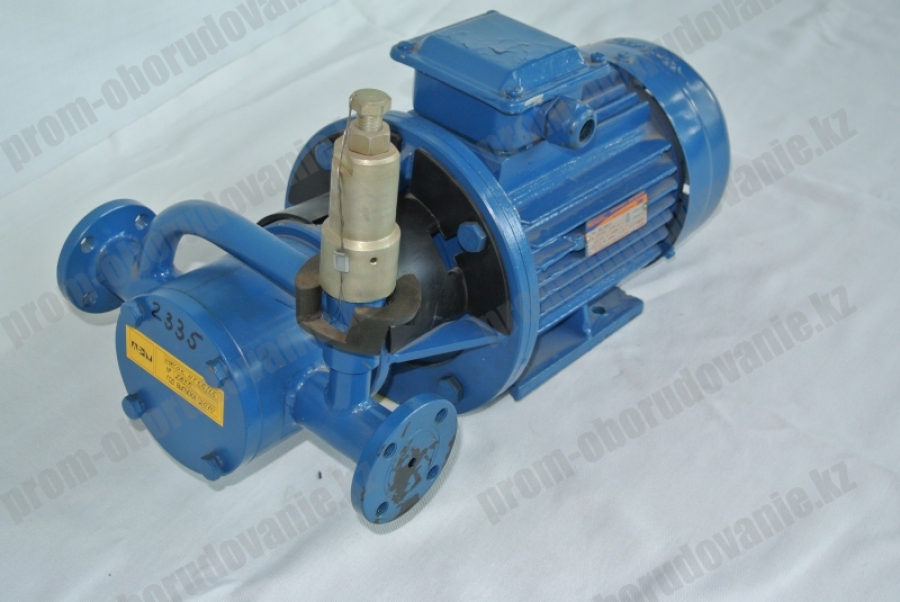

Насосы питательные НГ-1,61,6

Насосы питательные НГ получили широкое применение как агрегаты для перекачки пресной технической и очищенной от твёрдых примесей воды при температуре не выше 80 °С. Насосы питательные НГ подают воду в котлы паровых систем отопления, служат базой для оборудования опрессовки гидросистем, а также нашли своё место в медицинской и других видах промышленности.

Чтобы получить технико-коммерческое предложение на насосы питательные НГ с указанием стоимости, наличия и срока поставки заполните краткий опросный лист в свободной форме.
Если Вы НЕ знаете марку, то заполните опросный лист для подбора насоса.
Специалисты завода в кратчайший срок подберут для Вас необходимое оборудование.

Назначение и характеристики

Вода, перекачиваемая питательными насосами НГ, не должна иметь твёрдых включений крупностью более 0,1 мм и их количеством, не превышающим 0,01% объёма. НГ могут перекачивать и другие жидкости, но не разрушающие материалы узлов проточной части.

Насосы имеют климатическое исполнение (по ГОСТ 15150-69) – УХЛ 4.1.

Питание – трёхфазное, напряжение – 380 В (при частоте 50 Гц).

Устройство и принцип работы

1. Конструкция насосов

Насосы питательные НГ имеют одноступенчатую пластинчато-роторную конструкцию, которая имеет:

• корпус;

• электродвигатель;

• рабочий блок;

• патрубки (нагнетательного и всасывающего);

• переходный фланц с винтовым креплением.

Две полумуфты со встроенным между ними амортизатором передают вращение насосу от вала электродвигателя. На месте работы для монтажа и закрепления электродвигателя в лапах предусмотрены крепёжные отверстия.

Устройство имеет встроенный в корпус рабочий блок насоса, состоящий из ротора с подпружиненными лопатками в прорезях и двух боковых корпусов. Установка ротора по отношению к внутренней расточке корпуса – эксцентричная, позволяющая лопаткам ротора при вращении прижиматься к внутренней поверхности корпуса и скользить вдоль неё.

2. Принцип действия

Агрегаты работают по принципу всасывания и последующего выталкивания проходящей жидкости посредством разрежённости и повышения давления в объёме рабочей камеры, создаваемых узлами рабочего блока. Боковые корпуса служат также опорами для скольжения ротора и его лопаток, а резиновые кольца служат уплотнениями на валах насосов НГ.

В случае превышения значения давления при нагнетании в трубопроводе выше номинала (16 кгс/см²) происходит защитное срабатывание предохранительного клапана, отводящего поток перекачиваемой жидкости по трубопроводу во всасывающий патрубок. В корпусе предохранительного клапана находится пружинно-винтовой регулятор значения срабатывания.

Продолжая работу над улучшением работы, изготовитель может вносить изменения и усовершенствования в конструкцию всех деталей и узлов насосов (не указывая их в паспорте изделия) с целью повышения их эксплуатационных качеств.

Техническое обслуживание

1. Аппатар требует внимания к качеству и состоянию торцевых уплотнений. Критерием для проверки работоспособности уплотнения насоса служит количество пропускаемой жидкости: допустимая величина – не более 10 капель в минуту (или 30x10⁶ м³/час). Для этого производится контрольная перекачка, при которой замеряется количество капель, пропущенных через уплотнение.

2. Необходимо периодически контролировать состояние крепёжных деталей агрегата, обеспечивающих работу без лишней вибрации и шума.

3. Они должны иметь герметичные соединения в напорном и падающем трубопроводах.

Замена торцевого уплотнения производится после разборки насосного агрегата, а ослабленные резьбовые соединения крепежа необходимо подтянуть с надлежащим усилием.
