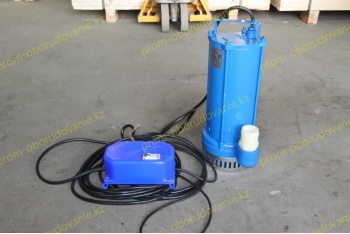

Насос Гном 16-16 с питанием от 220 В — одна из распространенных моделей, используемых для перекачки чистой и загрязненной воды. К преимуществам агрегата относят сравнительно небольшой размер. Ширина корпуса в самом толстом месте не более 245 мм. Что позволяет устанавливать его в узких шахтах и колодцах.
Особенности конструкции и монтажа
По положению относительно уровня жидкости агрегат относится к категории погружных. Охлаждение реализовано за счет окружающей воды. Поэтому при установке предусматривают систему автоматического включения/выключения на поплавковом выключателе или ином датчике уровня.
Еще одним преимуществом насоса Гном 16-16 220 В считается цена. За счет простоты конструкции она сравнительно невысока. Дополнительный плюс в выборе — возможность подключения питания от стандартной электросети 220 В. Это делает агрегат универсальным. Позволяет эксплуатировать его на объектах, где нет возможности организовать подачу трехфазного электропитания, нужного промышленным моделям.
Насос Гном 16-16 можно купить для дренажной системы или водоснабжения. Например, для установки в скважинах с высоким содержанием загрязнений:
-
Максимальный размер твердых частиц, проходящих через корпус изделия, составляет 5 мм в поперечнике.
-
Плотность загрязнений не должна превышать 2500 кг на кубический метр перекачиваемой воды.
Технические характеристики
Расшифровка названия модели включает два числа: напор и подачу. Эта модель способна поднимать воду на высоту 16 метров и обеспечивать производительность на уровне 16 м3/час.
Рабочее колесо изделия выполнено из чугуна. Что обеспечивает его надежность и долгий срок эксплуатации. Для облегчения и удешевления конструкции применены детали из прочного пластика.
Насос Гном 16-16 220В рассчитан на продолжительное непрерывное время работы. При условии, что будет эксплуатироваться ниже уровня жидкости. При монтаже в обсадной трубе обеспечивают зазор до стенок. Это позволяет жидкости эффективно отводить тепло от корпуса.
Основные технические характеристики электронасосов на номинальном режиме работы
| Типоразмер насоса |
Параметры энергопитания |
Ток, А |
Номинальная мощность электродвигателя, кВт |
Подача м3/ч (л/с) |
Напор, м |
КПД, %, не менее |
Масса, кг, без шнура питания |
| ГНОМ 16-16 |
1~220 |
11,0 |
2,2 |
16 (4,44) |
16 |
30 |
28 |
|
Примечания:
1. Допустимое отклонение напора минус 10%, ток +15%, КПД минус 3%, отклонение напряжения сети питания +10% минус 5% и частоты тока ±2%.
2. КПД указан для оптимальной точки, находящейся в рабочем интервале характеристики. |
Габаритные и присоединительные размеры насоса Гном 16-16
| Типоразмер электронасоса |
Размеры, в мм |
| H |
L |
L1 |
L2 |
B |
B1 |
| ГНОМ 16-16, 220В |
450 |
245 |
90 |
115 |
180 |
85 |
|
* Гарантийное пломбирование
** Консервационное пломбирование
|
Характеристики
Устройство электронасоса
