Насос ГНОМ 140-10

Цена по запросу

	+
	–

Описание

Электронасосы центробежные погружные типа Гном предназначены для откачивания загрязненных вод температурой до 35 ºС, исполнение Тр – до 60 ºС плотностью до 1100 кг/м³, при содержании твердых механических примесей до 10 % по массе с плотностью твердых частиц не более 2500 кг/м³ и максимальным размером до 5 мм.

Корпусные детали и рабочие колеса электронасосов серии Гном выполнены из чугуна; корпусные детали электронасосов серии 1Гном выполнены из высокопрочной пластмассы, рабочие колеса – из чугуна.

Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В частотой 50 Гц.

Электронасосы не предназначены для эксплуатации во взрыво и пожароопасных помещениях.

Климатическое исполнение У* ГОСТ 15150-69.

Режим работы продолжительный.

Расшифровка обозначений

Условное обозначение электронасоса ГНОМ 140-10:

ГНОМ – торговое наименование;
140 – номинальная подача;
10 – номинальный напор.

Основные технические характеристики электронасосов на номинальном режиме работы

Типоразмер электронасоса

Подача м³/ч

Напор, м

Параметры энергопитания

Номинальная мощность эл. двигателя, кВт

Номинальный ток, А

Синхронная частота вращения, с-1

(об/мин)

Габаритные размеры

Масса без шнура питания

ГНОМ 140-10

140

3~380В, 50 Гц

9,0

16,0

50 (3000)

350

800

112,0

Примечания:

1. Допустимое отклонение напора минус 10%, ток +15%, КПД минус 3%, отклонение напряжения сети питания +10% минус 5% и частоты тока ±2%.

2. КПД указан для оптимальной точки, находящейся в рабочем интервале характеристики.

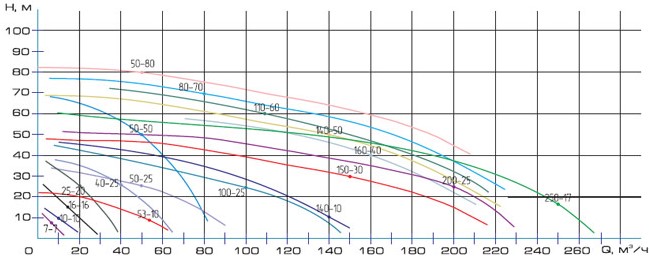

Характеристики насоса при плотности воды 1000 кг/м3

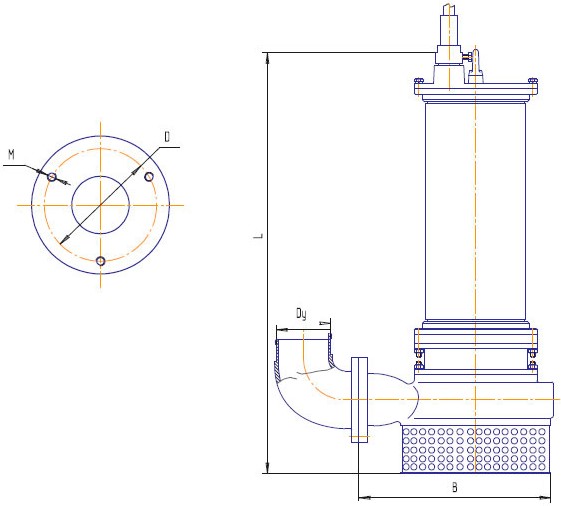

Габаритные и присоединительные размеры электронасоса

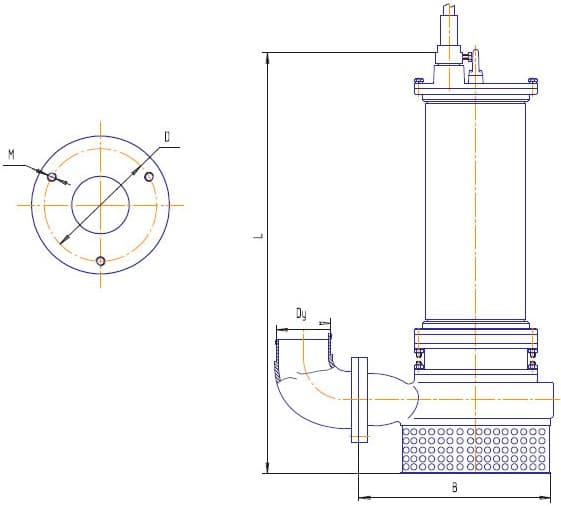

Габаритный чертеж

Обозначение электронасоса	Высота, L, мм	Максимальный поперечный размер, В, мм	Условный проход шланга, Dy, мм	Присоединительный диаметр отверстий для патрубка, D, мм	Размер отверстий для резьб	Количество отверстий	Масса в сборе, кг
ГНОМ 140-10	1190	510	80	160	М16-16Н	4	540
