Насос СДВ 160-45

Цена по запросу

	+
	–

Описание

Насосы типа СД и агрегаты электронасосные на их основе, предназначенные для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей (в том числе с примесью нефтепродуктов не более 2%) плотностью до 1050 кг/м³ с рН=6 - 8,5, с температурой до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе.
Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%. Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.
Электронасосный агрегат СД может быть изготовлен по заказу потребителя во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В-1.

Расшифровка обозначения

Данные насосы применяются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения.
Значение букв и цифр в условном обозначении электронасосного агрегата (насоса): СДВ 160/45
СДВ - центробежный вертикальный;
160 - подача м³/ч;
45 - напор м;

Технические характеристики

Типоразмер насоса	Подача	Напор	Мощность	Частота вращения	Давление на входе		Параметры энергопитания
					МПа	кг/см²	Род тока	Напряжение	Частота тока
СДВ 160/45	160 м³/ч	45 м	37,0 кВт	1500 об/мин	0,25	2,5	Переменный	220, 380 В	50 Гц
Примечания: Значения основных параметров указаны при работе агрегатов на воде с температурой 293К (+20°С) плотностью 1000 кг/м³. Максимально допустимые отклонения по параметрам в соответствии с ГОСТ 6134-2007 - для подачи ±8% - для напора ± 5%

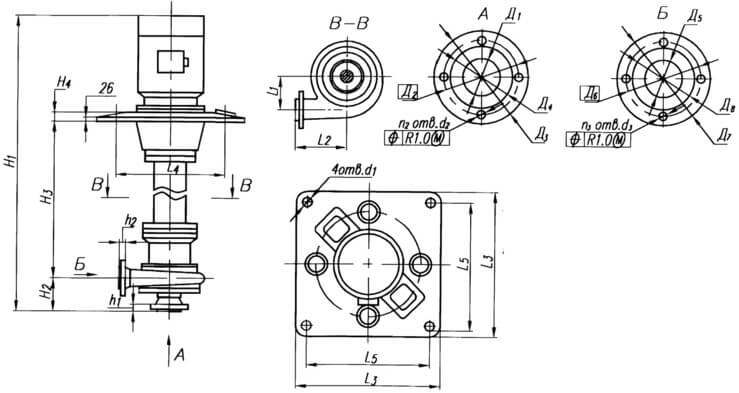

Габаритные и присоединительные размеры

Типоразмер агрегата	Масса, кг		Типоразмер электродвигателя	L₁	L₂	L₃	L₄	L₅	H₁	H₂	H₃	H₄	d₁	Д₁
	насоса	агрегата
СДВ 160/45	660	920	А200М4	232	330	936	650	780	3080	185	2200	86	26	125

Р₁, МПа	Д₂	Д₃	Д₄	n₂	d₂	h₁	Д₅	Р₂, МПа	Д₆	Д₇	Д₈	n₃	d₃	h₂
1,6	210	245	184	8	18	26	80	1,6	160	195	133	4	18	20

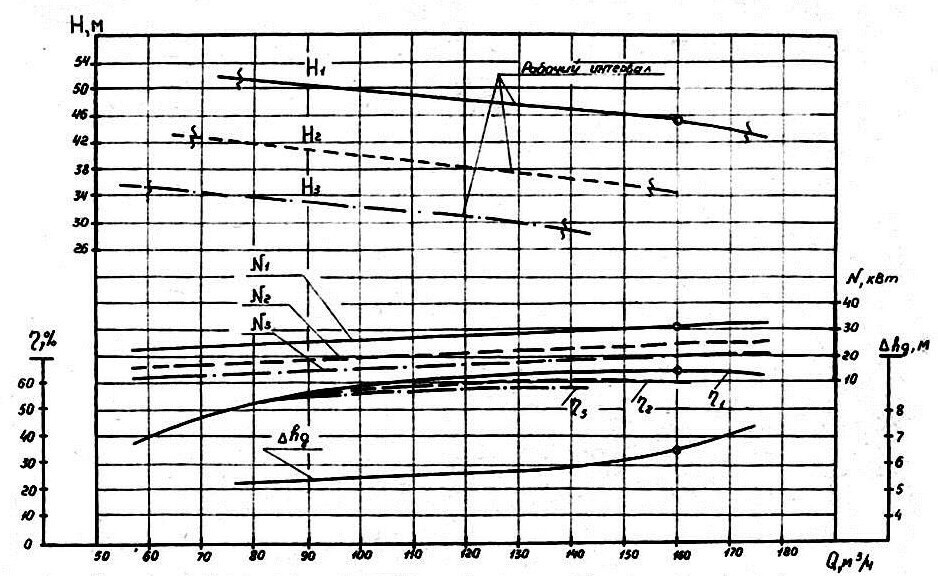

Характеристики насосов

Характеристики агрегатов:
1 - СДВ 160/45
2 - СДВ 160/45 «а»
3 - СД 160/45 «б»
При испытаниях на воде (ρ=1000 кг/м³) при n=1450 об/мин.
