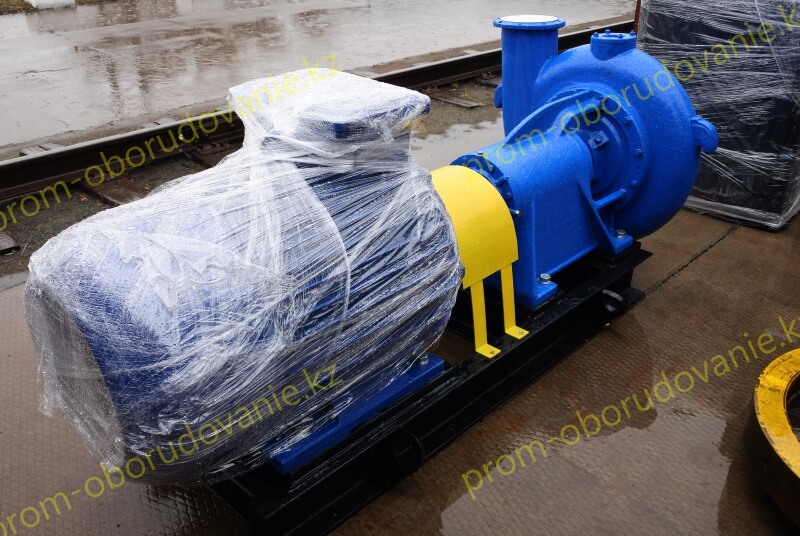

Насос СД 800-32 Б

Цена по запросу

	+
	–

Описание

Насосы типа СД и агрегаты электронасосные на их основе, предназначенные для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей (в том числе с примесью нефтепродуктов не более 2%) плотностью до 1050 кг/м³ с рН=6 - 8,5, с температурой до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе.
Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%. Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.
Электронасосный агрегат СД может быть изготовлен по заказу потребителя во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В-1.

Расшифровка обозначения

Данные насосы применяются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения.
Значение букв и цифр в условном обозначении электронасосного агрегата (насоса): СД 800/32 «б»
СД - центробежный горизонтальный;
800 - подача м³/ч;
32 - напор м;
б - агрегаты (насосы) с уменьшенным по диаметру рабочим колесом.

Технические характеристики

Типоразмер насоса	Подача	Напор	Мощность	Частота вращения	Давление на входе		Параметры энергопитания
					МПа	кг/см²	Род тока	Напряжение	Частота тока
СД 800/32 «б»	580 м³/ч	22,5 м	90,0 кВт	1000 об/мин	0,25	2,5	Переменный	220, 380 В	50 Гц
Примечания: Значения основных параметров указаны при работе агрегатов на воде с температурой 293К (+20°С) плотностью 1000 кг/м³. Максимально допустимые отклонения по параметрам в соответствии с ГОСТ 6134-2007 - для подачи ±8% - для напора ± 5%

Габаритные и присоединительные размеры

Типоразмер агрегата	Масса, кг		Типоразмер электродвигателя	L	L₁	L₂	L₃	L₄	L₅	L₇	L₈	L₁₀	B	B₁
	насоса	агрегата
СД 800/32 «б»	810	1910	АИР315S6	2639	262	1340	411	257	-	1876	710	2...6	1064	418

L₆	L₁₁	B₄	B₆	B₇	H₁	H₂	H₃	d	d₁	n₄	d₄	b	b₁	l	h	Д₁	Р₁ МПа	Д₂	Д₃	Д₄	n₂	d₂	h₂	Д₅	Р₂, МПа	Д₆	Д₇	Д₈	n₃	d₃	h₃
116	550	465	665	715	1043	490	1063	75	28	6	28	20	79	115	320	250	0,6	335	370	312	12	18	23	200	0,6	280	315	258	8	18	22

Характеристики насосов

Характеристики агрегатов:
1 - СД 800-32
2 - СД 800-32 «а»
3 - СД 800-32 «б»
При испытаниях на воде (ρ=1000 кг/м³) при n=960 об/мин.
