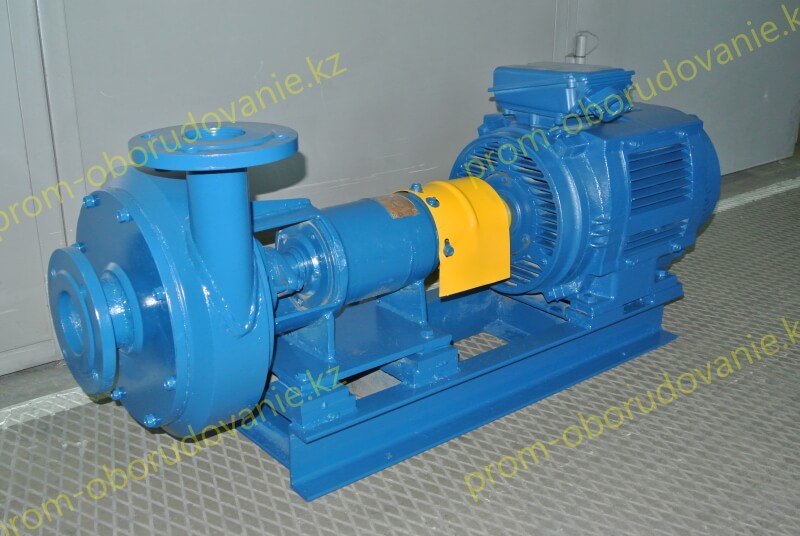

Насос СД 70-80 А

Насосы типа СД и агрегаты электронасосные на их основе, предназначенные для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей (в том числе с примесью нефтепродуктов не более 2%) плотностью до 1050 кг/м³ с рН=6 - 8,5, с температурой до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе.
Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%. Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.
Электронасосный агрегат СД может быть изготовлен по заказу потребителя во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В-1.

Данные насосы применяются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения.
Значение букв и цифр в условном обозначении электронасосного агрегата (насоса): СД 70/80 «а»
СД - центробежный горизонтальный;
70 - подача м³/ч;
80 - напор м;
а - агрегаты (насосы) с уменьшенным по диаметру рабочим колесом.

1 - всасывающий патрубок;
2 - кольцо уплотняющее;
3 - колесо рабочее;
4 - корпус насоса;
5 - гайка рабочего колеса;
6 - втулка защитная;
7 и 10 - подшипники;
8 - вал;
9 - кронштейн.

Характеристики агрегатов:
1 - СД 70-80
2 - СД 70-80 «а»
3 - СД 70-80 «б»
При испытаниях на воде (ρ=1000 кг/м³) при n=2900 об/мин.
