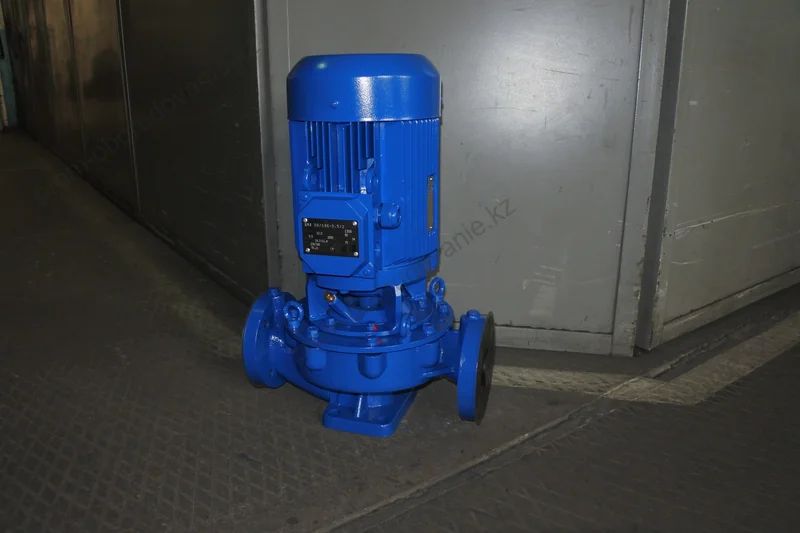

Насос Иртыш ЦМЛ 50/200.196-5,5/2-300

Цена по запросу

	+
	–

Расшифровка обозначения

Электронасос наружный серии «Иртыш» типа ЦМЛ 50/200.196-5,5/2-300:
Ц - центробежный;
М - моноблочный;
Л - линейный;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
196 - фактический диаметр рабочего колеса, мм;
5,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
3 – стационарный моноблочный вертикальный;
0 - без шкафа защиты и управления;
0 - без защиты.

Шкаф защиты и управления

Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш». Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать перечень защит и функций управления (контроль тока, напряжения, сопротивления изоляции, защита от "сухого" хода и пр.). Заказчик несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».

Исполнение шкафа защиты, поставляемого в комплекте с насосом: без шкафа защиты и управления.

Артикул (Код для заказа): уточнить при заказе.

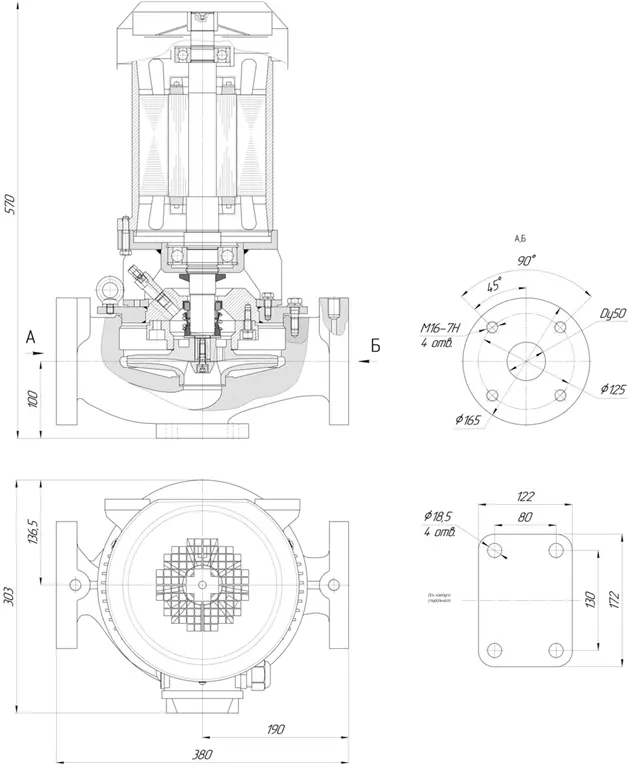

Габаритные размеры

Габаритные размеры насоса

Возможны технические изменения.

Параметры рабочей точки

Производительность, Q	12.5	м³/ч
Напор, Н	50	м
Потребляемая мощность в рабочей точке, Nпотр	3.9	кВт
КПД агрегата, η	36	%

Характеристики насоса

Вариант монтажа насоса	в линию
Условный диаметр напорного патрубка, Ду, мм	50
Условный диаметр всасывающего патрубка, Ду, мм	50
Тип рабочего колеса	многоканальное
Максимальный размер перекачиваемых частиц, мм	2
Тип уплотнения вала	торцовое
Материал вращающейся части и неподвижного кольца торцового уплотнения	карбид кремния
Материал рабочего колеса	чугун СЧ20
Материал корпуса спирального	чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт	5.5
Напряжение, В	380
Частота тока, Гц	50
Номинальный ток, А	11.4
Число полюсов	2
Частота вращения, об/мин	2850
Сos φ	0.85
КПД эл. двигателя	86
Соединение обмоток по схеме	Y
Класс нагревостойкости	F
Степень защиты электродвигателя	IP 54
Класс энергоэффективности	ie1

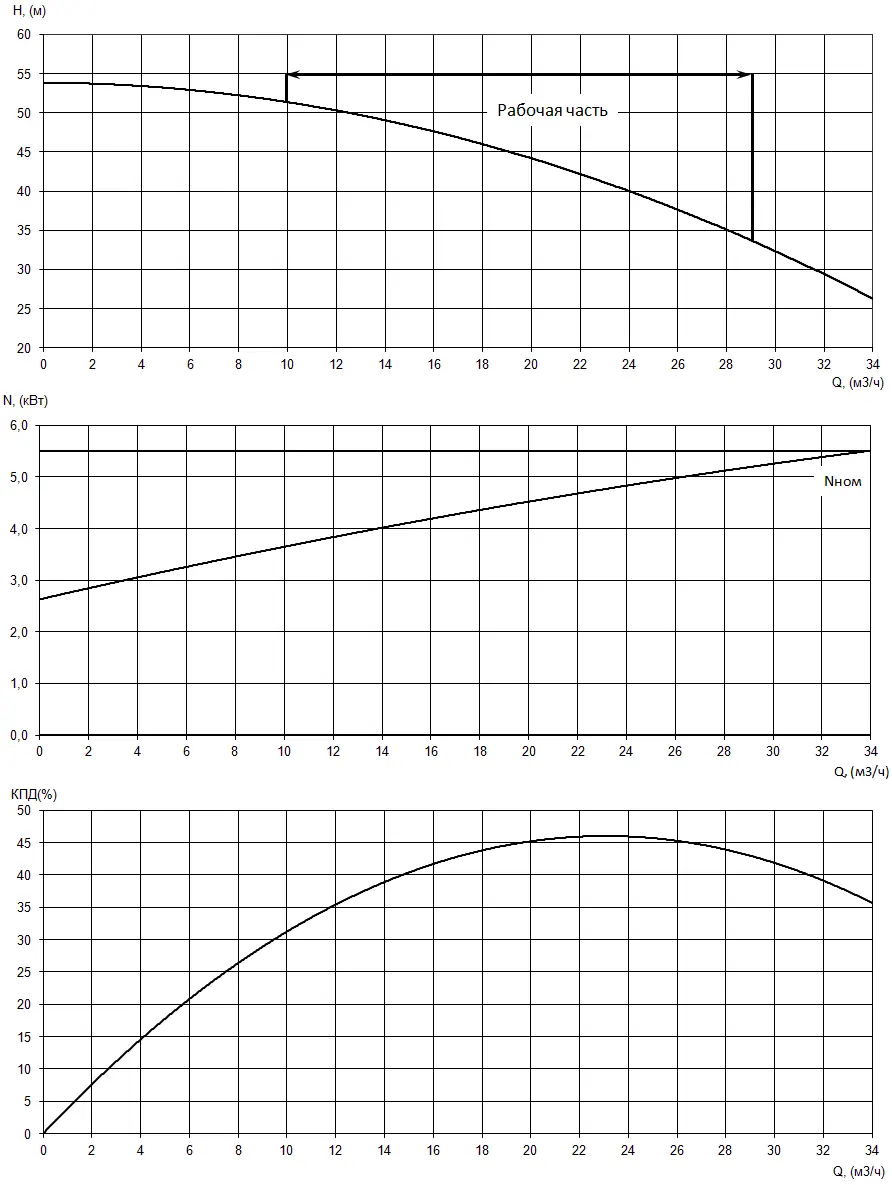

График характеристик насоса

График характеристик насоса - мощность, производительность, кпд

Ресурсы

Средняя наработка на отказ, часов, не менее	7000
Средний ресурс до главного техобслуживания, часов, не менее	20000
Средний срок службы, лет, не менее	20
Масса насосного агрегата без шкафа управления, кг.	75

Перечень необходимых защит

Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:

защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса (информация предоставляется заводом изготовителем по запросу);
наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;
тепловую защиту двигателя;
контроль порядка чередования фаз;
контроль повышенного или пониженного напряжения на каждой фазе;
контроль перегрузки по току;
контроль перекоса тока по фазам;
контроль отсутствия одной или более фаз питания;
контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
защита от «сухого» хода.

Для работы электронасоса мощностью свыше 3кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.

Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».

Заказчик ознакомлен с перечнем обязательных защит и несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».

Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
