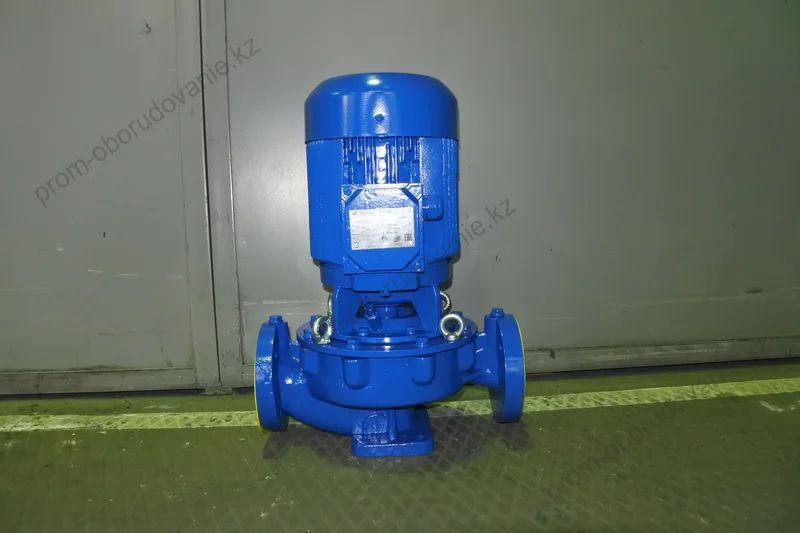

Электронасос наружный серии «Иртыш» типа ЦМЛ 50/200.184-4/2-300
Наружный центробежный моноблочный линейный насос с двухполюсным электродвигателем. Данная модель электронасоса Иртыш ЦМЛ 50/200 работает в диапазоне расходов от 7 до 18 м³/ч при напорах от 39,5 до 46 метров водяного столба.
Расшифровка обозначения
Электронасос наружный серии «Иртыш» типа ЦМЛ 50/200.184-4/2-300:
- Ц — центробежный;
- М — моноблочный;
- Л — линейный;
- 50 — номинальный диаметр напорного патрубка, мм;
- 200 / 184 — номинальный и фактический диаметры рабочего колеса, мм;
- 4 — номинальная мощность электродвигателя, кВт;
- 2 — число полюсов электродвигателя;
- 3 — стационарный моноблочный вертикальный;
- 0 — без шкафа защиты и управления;
- 0 — без защиты.
Шкаф защиты для электронасоса Иртыш
Внимание! НАСОС НЕ УКОМПЛЕКТОВАН ШКАФОМ ЗАЩИТЫ СЕРИИ ИРТЫШ! Для безопасной работы
электронасоса ЦМЛ 50/200 с двухполюсным двигателем необходим штатный шкаф управления серии «Иртыш». Его конструкция соответствует требованиям
ГОСТ Р 52726 и
ПУЭ. Использование другого шкафа снимает гарантийные обязательства при выходе
насоса Иртыш ЦМЛ из строя.

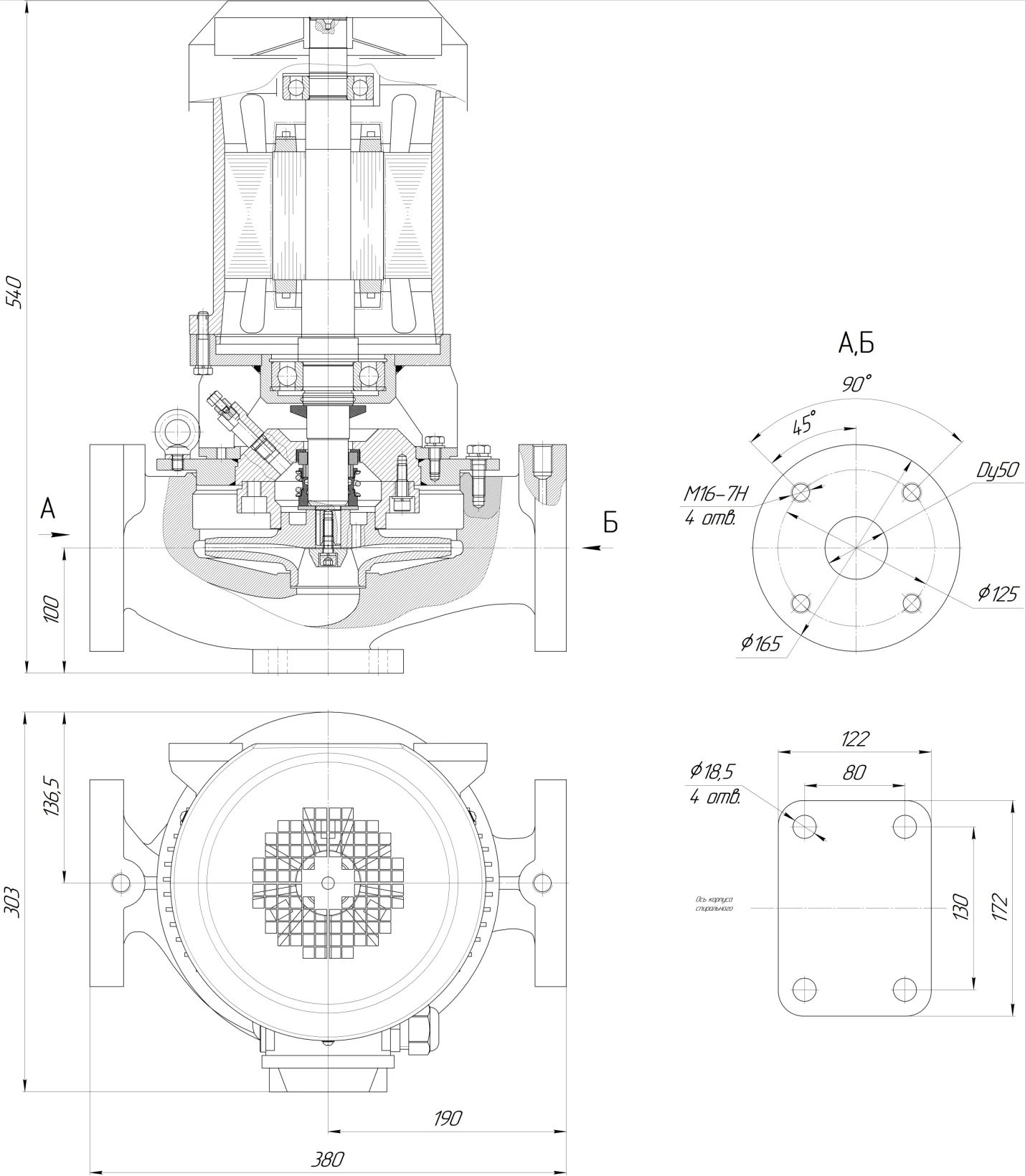

Общий вид и габаритные размеры электронасоса
Внимание! Конструкция электронасоса серии «Иртыш» ЦМЛ может меняться. Актуальные чертежи уточняйте у менеджеров.
Параметры рабочей точки насоса
Основные параметры электронасоса
| Производительность, Q |
11 м³/ч |
| Напор, Н |
44 м |
| Потребляемая мощность, Nпотр |
3,3 кВт |
| КПД агрегата |
35% |
Технические характеристики центробежного
| Вариант монтажа |
в линию |
| Диаметр напорного патрубка, Ду |
50 мм |
| Диаметр всасывающего патрубка, Ду |
50 мм |
| Тип рабочего колеса |
многоканальное |
| Макс. размер частиц |
2 мм |
| Тип уплотнения вала |
торцовое |
| Материал уплотнения |
карбид кремния |
| Материал рабочего колеса |
чугун СЧ20 |
| Материал корпуса |
чугун СЧ20 |
Параметры электродвигателя электронасоса
| Номинальная мощность |
4 кВт |
| Напряжение |
380 В |
| Частота тока |
50 Гц |
| Номинальный ток |
8,7 А |
| Число полюсов |
2 |
| Частота вращения |
2850 об/мин |
| Сos φ |
0,84 |
| КПД двигателя |
83% |
| Соединение обмоток |
★ (звезда) |
| Класс нагревостойкости |
F |
| Степень защиты |
IP 54 |
| Класс энергоэффективности |
ie1 |
| Шкаф защиты в комплекте |
нет |
Ресурс насосного агрегата Иртыш ЦМЛ 50/200
| Средняя наработка на отказ |
7000 часов |
| Средний ресурс до ТО |
20000 часов |
| Средний срок службы |
20 лет |
| Расчетная масса агрегата |
65 кг |
Для обеспечения ресурса
моноблочного электронасоса Иртыш ЦМЛ 50/200 соблюдайте правила эксплуатации и применяйте рекомендованные шкафы управления.

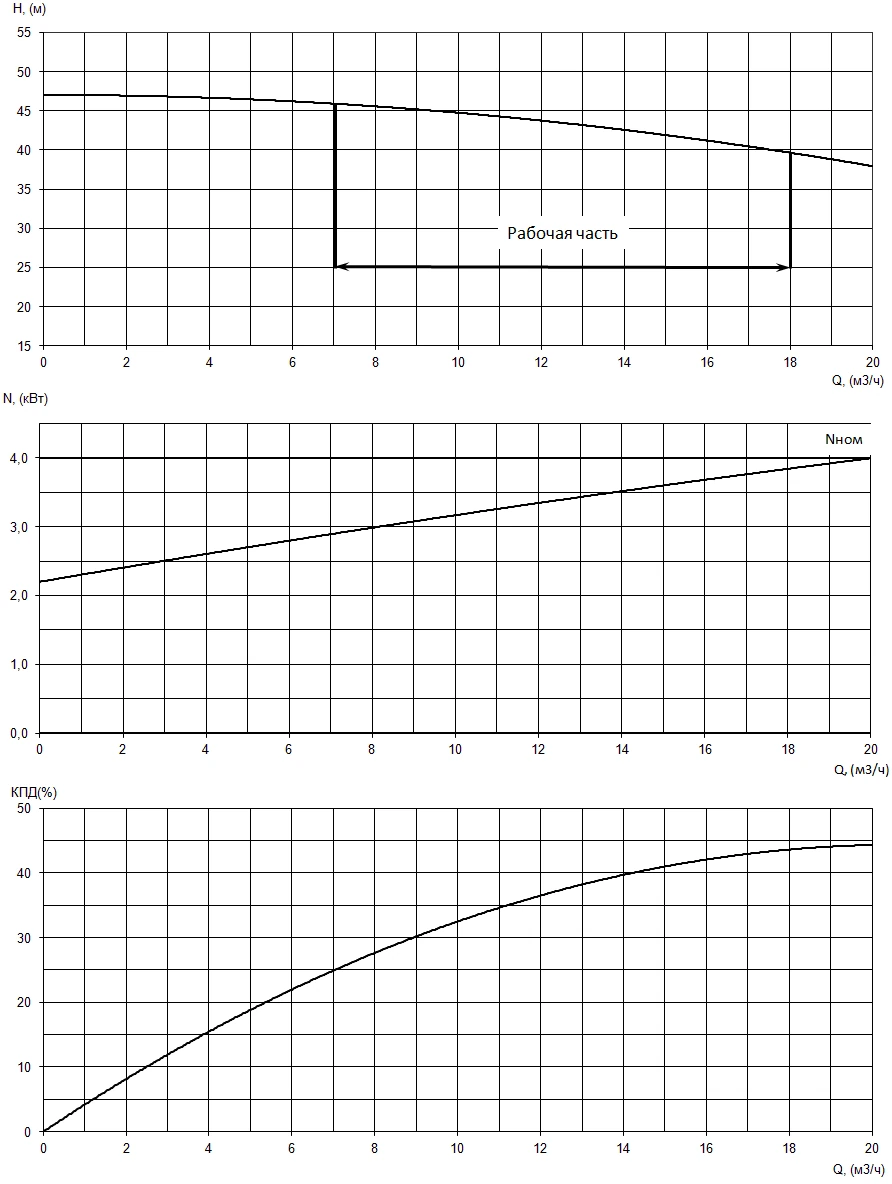

Рабочие характеристики электронасоса
Безаварийная работа
насоса серии Иртыш ЦМЛ 50/200 требует реализации комплекса защит:
- Защиты по встроенным датчикам (наличие и тип уточняйте у производителя);
- Автоматический выключатель по току двигателя;
- Тепловая защита двигателя;
- Контроль чередования фаз;
- Контроль напряжения;
- Защита от перегрузки и перекоса фаз;
- Контроль отсутствия фазы;
- Контроль сопротивления изоляции;
- Защита от «сухого» хода.
Для двигателей мощностью свыше 3 кВт рекомендуются устройства плавного пуска или частотные преобразователи. Шкаф управления должен иметь ручной и автоматический режимы, кнопки «Пуск»/«Стоп» и индикацию. Заказчик предупрежден об ответственности за выход
насоса Иртыш ЦМЛ 50/200 из строя из-за неполного комплекса защит. Для гарантированной работы приобретайте штатные шкафы управления серии «Иртыш» и заказывайте пусконаладочные работы у наших специалистов.
