Эти насосные установки предназначены для перекачивания смазывающих жидкостей. Они применяются для транспортирования нефти и продуктов её переработки, а также масел минерального происхождения. Трёхвинтовые насосы используются также на судах – морских и речных, в системах гидравлики.
Чтобы получить технико-коммерческое предложение с указанием стоимости, наличия и срока поставки заполните краткий опросный лист в свободной форме.
Если Вы НЕ знаете марку, то заполните опросный лист для подбора.
Специалисты завода в кратчайший срок подберут для Вас необходимое оборудование.
Описание
Устройство
Имеют следующие конструктивные особенности:
- Ведущий винт находится посредине и нарезку имеет двухзаходную. Уплотнение – одинарное торцевое
- Ведомые винты по обе стороны обладают противоположными нарезками
- Винтовые роторы, изготовленные из стали 18ХГТ, крепятся в сквозных отверстиях посадочной обоймы
- Материал корпуса – железо (сталь или чугун) или алюминиевый сплав «Ю»
- Материал вкладыша – бронза («Б»)
- Самовсасывающие, с односторонней подачей жидкости. Двустороннюю подачу имеет изделие марки 3Вх2
- Исполнения – вертикальное и горизонтальное.
Электродвигатели

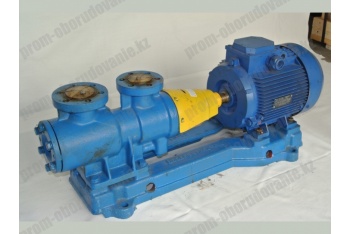

Насосы трёхвинтовые марок А1 3В, А2 3В, А3 3В оснащаются двигателем
- с типом защиты IP 44-55
- для работы при наличии взрывоопасности – дополнительно во взрывозащищённом корпусе.
Способы монтажа электродвигателя:
Для горизонтальных моделей А1 3В, А2 3В и А3 3В – IM1001, IM1081, для вертикальных – IM 3081.
Правила монтажа

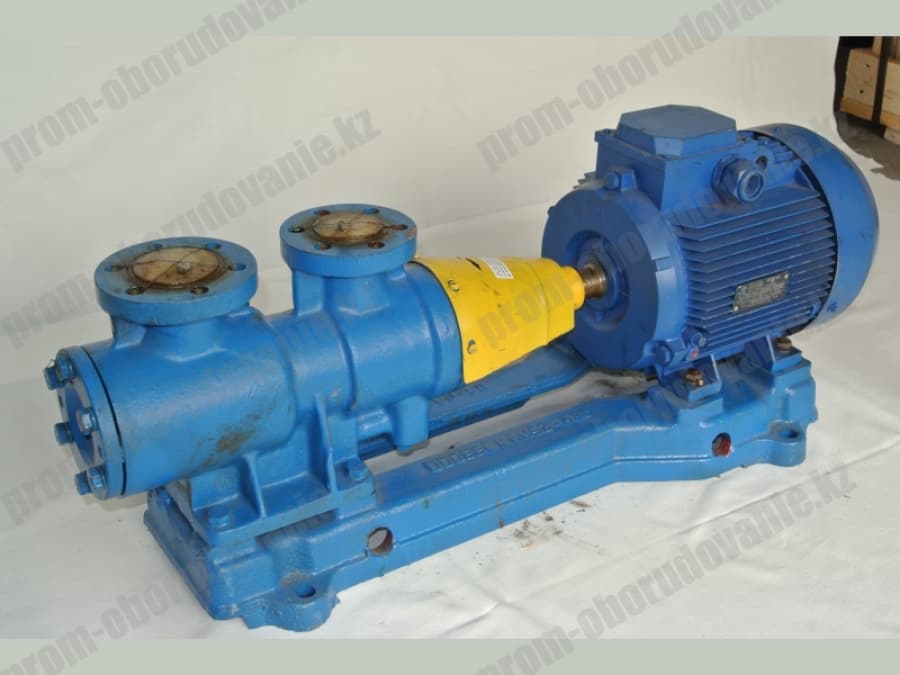

При установке агрегата горизонтального исполнения электродвигатель и насос трёхвинтовой крепятся на общей фундаментной плите (раме). Соединение – муфтовое упруго-пальцевое.
Вертикальный агрегат располагается на фундаментной плите, насос трёхвинтовой и электродвигатель – на фонаре.
Эксплуатационные требования
Насосы трёхвинтовые марок А1 3В, А2 3В и А3 3В предназначены для использования
- в умеренной климатической зоне
- в дипазоне температур от -40°С до +40°С
- в закрытом помещении или под навесом на открытом воздухе.
Другие условия:
- Пределы вязкости рабочей жидкости – от 3 до 760 сСт
- Допустимая высота всасывания (при стандартной вязкости) – 5 м
- Предельное входное давление – 0,25 МПа (2,5 кгс/см²).
Предельные температуры рабочей жидкости
- дизтопливо – +40°С
- минеральные масла – +80°С
- мазут и нефть – +100°С.
Также могут использоваться и для перекачивания несмазывающих жидкостей.
Запрещается:
Запуск и работа
- «всухую»
- с закрытой задвижкой
- при отклонении условий от паспортных
- с агрессивными средами
- при попадании в него воздуха.
