Химический насос Х 65-50-160а

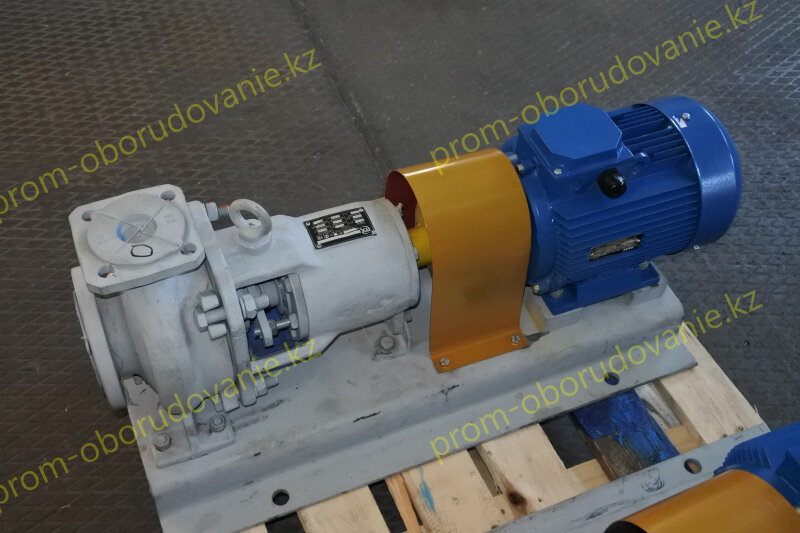

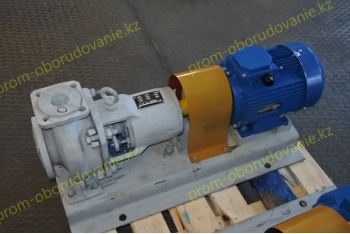

Фото химического насоса Х 65-50-160а
5 5 1 Product
Цена по запросу

+

Назначение

Химические центробежные горизонтальные одноступенчатые консольные насосы Х 65-50-160а и агрегаты электронасосные на их основе, предназначенные для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м³, с содержанием твердых включений не более 0,1% по объему с размером частиц не более 0,2 мм, для которых коррозия материала проточной части 0,1 мм/год. Кинематическая вязкость до 30х10-6 м²/с. Температура перекачиваемой жидкости от минус 40 ºС до +120 ºС.

Применение

Насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, предназначены для установки во взрывоопасных и пожароопасных помещениях. Агрегаты могут быть изготовлены в конструктивном исполнении «Е» для взрывоопасных и пожароопасных зон категории В -1А.

Технические характеристики

Насос Д р.к., мм  Q Н, м n, об/мин Δh, м N, кВт η, %
м³/ч л/с
Х 65-50-160а 150 22,5 6,25263000 4,0 2,858

    • Q – производительность;
    • Н – напор;
    • N – мощность насоса;
    • n – частота вращения рабочего колеса;

      • М - масса насоса, кг
      • Δh - допускаемый кавитационный запас;
      • η, % - КПД насоса;
      • Дрк - диаметр рабочего колеса, мм.

      Комплектность насоса электродвигателями

      Плотность перекачиваемой среды в кг/дм³


      до 1,0 св. 1,0 до 1,3св. 1,3 до 1,85
      НасосДвигатель, N, кВтДвигатель, N, кВтДвигатель, N, кВт
      Х 65-50-160а (K, E, И, A, Т)5,55,57,5

      Габаритные и присоединительные размеры

      Присоединительные и габаритные размеры агрегата

      Насос L l1 l2 l5 B C H n Мпа М, кг
      Х 65-50-160а855150 385 780 400 355365 4 1,6 121

      Присоединительные размеры фланцев

      Насос Всасывающий патрубок Нагнетательный патрубок
      Д Д2 d d2 d4 n1 b2 Д1 Д3 d1 d3 d5 n2 b3

      X65-50-160а-Д

      18012065145М164--10050125М164-
      X 65-50-160а (K,E,И,A,T)1801226514518(М16)4151601025012518414

      Конструкция химических насосов

      Агрегат электронасосный Х 65-50-160а состоит из насоса, электродвигателя и кожуха ограждения, смонтированных на общей плите. Привод насоса осуществляется через соединительную упругую муфту,

      Направление вращения ротора по часовой стрелке, если смотреть со стороны электродвигателя.

      Насосы являются центробежными, горизонтальными, одноступенчатыми, консольными с рабочим колесом закрытого типа. Фланец-стойка или корпус насоса имеет опорные лапы, которыми крепится к плите из профиля. Кронштейн крепится к фланцу-стойке или к корпусу насоса и имеет вспомогательную опору со стороны муфты. Всасывающий патрубок корпуса расположен горизонтально по оси насоса, напорный – вертикально вверх. В нижней части корпуса насоса имеется сливное отверстие.

      В насосах Х 65-50-160а предусмотрена установка двух типов уплотнений: сальниковое двойное и торцовое (одинарное и двойное). В двойное уплотнение подается нейтральная жидкость при температуре не выше 40 ºС под давлением, превышающем давление на 0,05-0,1 МПа. Рекомендуемый расход затворной жидкости при эксплуатации должен быть таким, чтобы ее температура на выходе не превышала 60 ºС. Работа уплотнения без затворной жидкости не допускается.

      Уплотнения устанавливаются на защитные втулки, предохраняющие вал от истирания.

      Конструкция насосов во взрывобезопасном исполнении предусматривает:

      • установку двух видов уплотнений: одинарное торцовое или двойное торцовое;
      • установку термопреобразователя сопротивлении для контроля температуры подшипников.
      • установку заземляющего устройства на корпусе насоса для снятия статического электричества.

      Гидравлическая характеристика

      Габаритные и присоединительные размеры

      Расшифровка обозначения

      Насос Х65-50-160а-Е-55-УХЛ4, где:

      • Х – насос химический консольный;
      • 65- диаметр всасывающего патрубка, мм
      • 50– диаметр напорного патрубка, мм
      • 160– диаметр рабочего колеса, мм
      • а, б – вариант обточки рабочего колеса,
      • Е – материал проточной части
      • К - Хромоникелевая сталь 12Х18Н10ТЛ
      • Е - Хромоникельмолибденовая 12Х18Н12М3ТЛ
      • И - Хромоникельмолибденомедистая сталь 07ХН25МДТЛ
      • А - Углеродистая сталь 25Л
      • Д - Хромистый чугун ЧХ28

      • Т - Титановый сплав ТЛ3 или ВТ-5Л

      Типы уплотнений:

      • «С» - одинарное сальниковое
      • «СД» - двойное сальниковое
      • «5» - одинарное торцовое
      • «55» - двойное торцовое
      • УХЛ - климатическое исполнение насоса по ГОСТ15150-69.;
      • 4 - категория его размещения на объекте по ГОСТ15150-69.;
