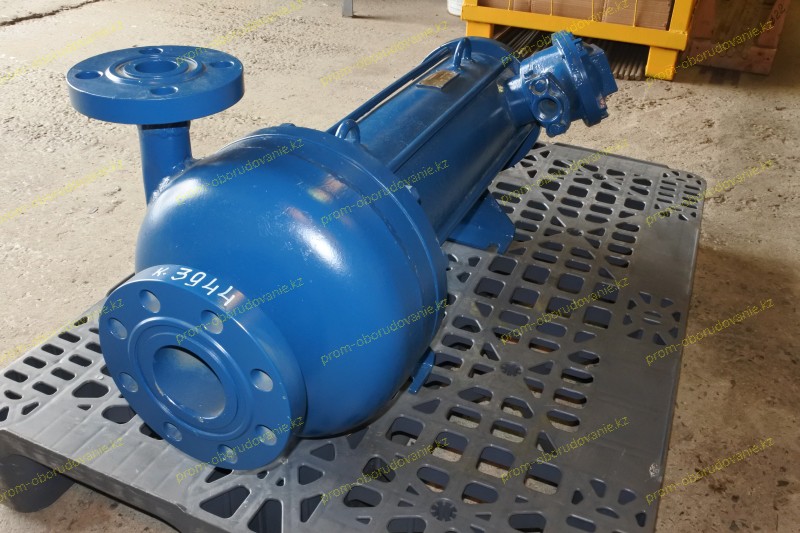

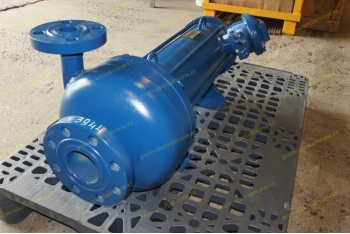

Герметичный насос 1ЦГ 25/80К-11-4

Агрегат насосный типа 1ЦГ 25/80К-11-4 герметичный, бессальниковый, горизонтально устанавливаемый, взрывозащищенный оборудован асинхронным электродвигателем имеющим короткозамкнутый ротор, а сам двигатель трехфазный. Применяется в фиксированных системах для перемещения различных жидкостей. Как нейтральных, так и агрессивных по химическому составу, токсичных и взрывоопасных, горючих, в разной степени активных, в примеси которых могут находиться вещества относящиеся ко всем классам опасности. Плотностью до 1800 кг/м³, давлением до 50 кгс/см², вязкостью до 40 сСт, долей твердых включений до 0,2 % и размером не более 0,2 мм. Температурой от -40 до +360 °C.

Конструкция насосов моноблочная, без наличия мягких уплотнений, взрывобезопасная и гарантирует:

•    отсутствие протечек (герметичность  процесса);
•    полную стерильность перекачиваемой жидкости;
•    защищённость персонала и окружающей среды;
•    длительное время службы, уверенность и
•    рентабельность в использовании;
•    бесшумную работу насоса.

 Насосы используются в химической и нефтехимической промышленности, а также возможно применение в газовой; топливной и энергетической; микро-биологической и химико-фармацевтической; пищевой и мясомолочной; холодильной и  разнообразной перерабатывающей; металлургии.

насос 1ЦГ 25/80К-11-4-У2, где:

• 1 - порядковый номер модернизации;
• ЦГ – тип агрегата (центробежный герметичный);
• 25 – номинальная подача (м³/ч);
• 80 – напор при номинальной подаче (м);
• К – условное обозначение исполнения по материалу;
• 11– номинальная мощность встроенного двигателя (кВт);
• 4 – конструктивное исполнение по температуре и давлению перекачиваемой жидкости;
• У2 – вид климатического исполнения и категория размещения по ГОСТ 15150-69

Электронасос 1ЦГ 25/80К-11-4 представляет собой моноблок, состоящий из насосной части и интегрированного асинхронного электродвигателя, имеющего короткозамкнутый ротор и защитными гильзами. Принцип работы агрегата заключается в преобразовании энергии вращения рабочего колеса в энергию потока жидкости, направленного от зоны всасывания рабочего колеса в зону напорного патрубка корпуса насоса. Особенностью агрегата  является полное отсутствие утечек перекачиваемой жидкости в окружающую среду ввиду отсутствия каких-либо уплотнений, т. е. моноблочностью конструкции, при которой вал ротора двигателя одновременно является валом рабочих органов насосной части.

ЗАПУСК И РАБОТА ЭЛЕКТРОНАСОСА БЕЗ ЗАПОЛНЕНИЯ ИЛИ ПРИ НЕПОЛНОМ ЗАПОЛНЕНИИ ВНУТРЕННЕЙ ПОЛОСТИ ЭЛЕКТРОНАСОСНОГО АГРЕГАТА ПЕРЕКАЧИВАЕМОЙ ЖИДКОСТЬЮ НЕ ДОПУСКАЕТСЯ. РАЗРЫВ ПОТОКА ПЕРЕКАЧИВАЕМОЙ ЖИДКОСТИ НА ЛИНИИ ВСАСЫВАНИЯ НЕ ДОПУСКАЕТСЯ.

Максимально допускаемое давление в контуре электронасоса и температура перекачиваемой жидкости в зависимости от конструктивного исполнения электронасоса приведены в таблице.
