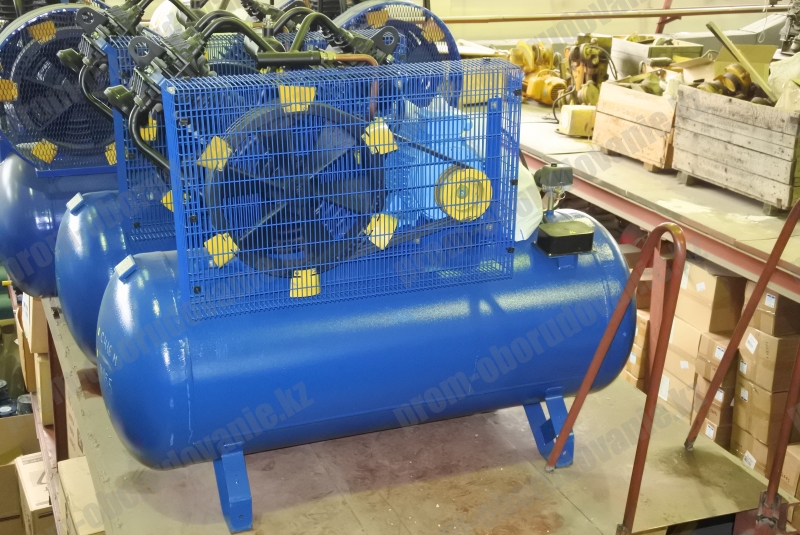

Поршневой компрессор С-416М позволяет обеспечивать пневматическое оборудование сжатым воздухом с давлением до 10 кг/м³. Особенность модели — сравнительно простая конструкция и ремонтопригодность. Основные направления использования агрегата — строительные и ремонтные организации, различные отрасли промышленности. В частности, это оборудование применяют в производстве бутылок.
Особенности конструкции
Цифра 4 в названии модели компрессора C-416M или М416 указывает на использование четырехцилиндровой конструкции. Это позволяет увеличить производительность агрегата до 110 л/мин сжатого воздуха. Также наличие четырех цилиндров уменьшает пульсацию потока.
Механизм приводится в движение от вала силовой установки за счет ремня. Для предотвращения аварийных ситуаций предусмотрено реле давления. Также в конструкции агрегата присутствует предохранительный клапан. Технические характеристики компрессора С-416М поршневого:
- давление 1 мПа;
- мощность — 11 кВт.
В конструкции агрегата предусмотрен ресивер объемом 430 л. Он позволяет обеспечивать равномерный поток сжатого воздуха. Бак герметичен и способен сохранять созданное внутри давление длительное время. Для контроля предусмотрен манометр. Он позволяет визуально определить давление воздуха внутри ресивера.
Одно из преимуществ компрессора С416М — цена. За счет простоты конструкции она ниже, чем у винтовых моделей. Агрегат поставляется с электрической силовой установкой. Питание трехфазное, 380 В.
Особенности монтажа
При стационарной установке агрегат закрепляется на достаточно массивном основании. Для снижения вибраций и шума во время работы могут применяться виброгасящие шайбы.
Охлаждение электродвигателя осуществляется за счет естественной циркуляции воздуха.
Технические характеристики компрессора С-416М
| Тип |
Стационарный |
| Производительность, л/мин |
1100 |
| Давление, бар |
10 |
| Объем ресивера, л |
430 |
| Расположение ресивера |
Горизонтальный |
| Мощность, кВт |
11 |
| Напряжение, В |
380 |
| Модель компрессорной головки |
С-416М |
| Тип привода |
Ременной |
| Размер, мм |
2100х700х1480 |
| Вес, кг |
480 |
| Реле давления |
Да |
| Страна |
Россия |

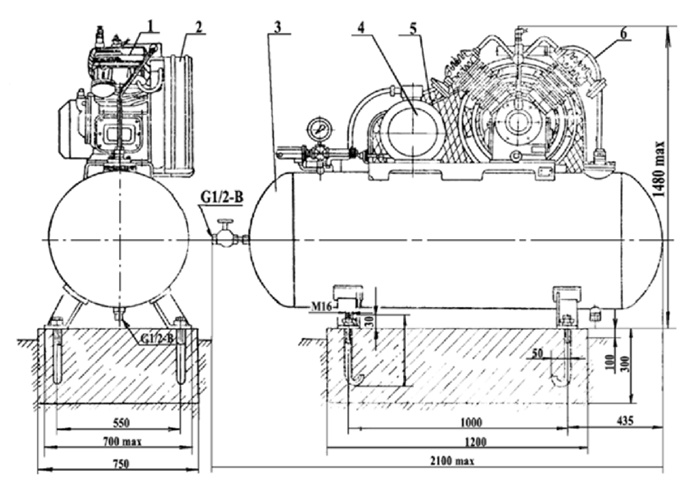

Компрессор, модель С-416М
- 1—головка компрессора;
- 2—ограждение;
- 3—ресивер;
- 4—электродвигатель;
- 5—приводные ремни;
- 6—воздухопровод.
Схема электрическая принципиальная и соединений

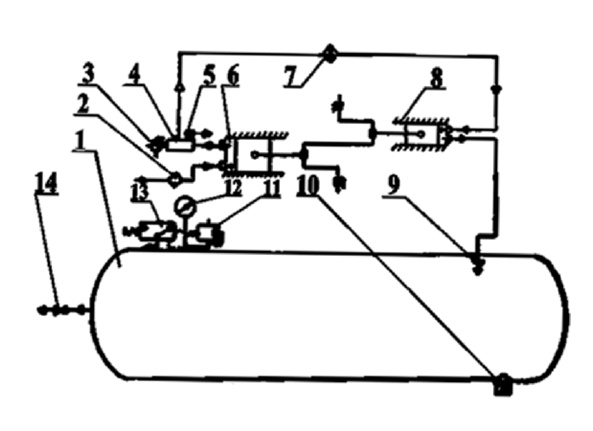

Схема пневматическая принципиальная
- 1 — ресивер;
- 2 — воздушный фильтр;
- 3 — клапан предохранительный;
- 4 — коллектор цилиндра низкого давления;
- 5 — пневморазгружатель;
- 6 — цилиндр низкого давления;
- 7 — холодильник;
- 8 — цилиндр высокого давления;
- 9 — блок обратного клапана;
- 10 — влагоудалитель;
- 11 — предохранительный клапан;
- 12 — манометр контроля воздуха;
- 13 — реле давления;
- 14 — вентиль раздаточный.

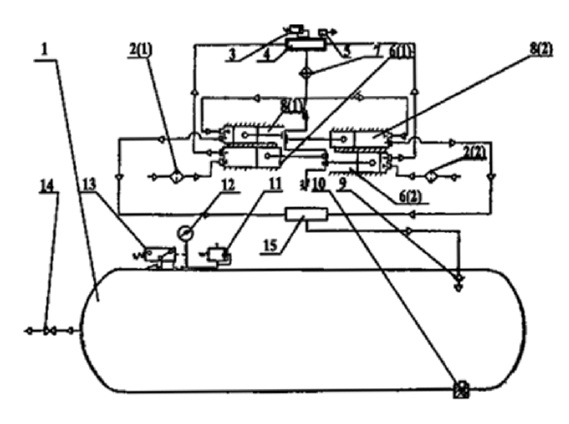

Схема пневматическая принципиальная
- 1 — ресивер;
- 2 (1) — воздушный фильтр левый;
- 2 (2) — воздушный фильтр правый;
- 3 — клапан предохранительный;
- 4 — коллектор цилиндра низкого давления;
- 5 — пневморазгружатель;
- 6 (1) — цилиндр низкого давления левый;
- 6 (2) — цилиндр низкого давления правый;
- 7 — холодильник;
- 8 (1) — цилиндр высокого давления левый;
- 8 (2) — цилиндр высокого давления правый;
- 9 — блок обратного клапана;
- 10 — влагоотделитель;
- 11 — предохранительный клапан;
- 12 — манометр контроля воздуха;
- 13 —реле управления;
- 14 —вентиль раздаточный;
- 15 — коллектор цилиндра высокого давления.

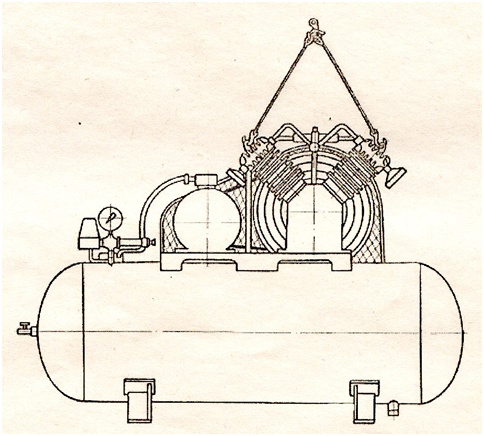

Схема строповки компрессорного оборудования
