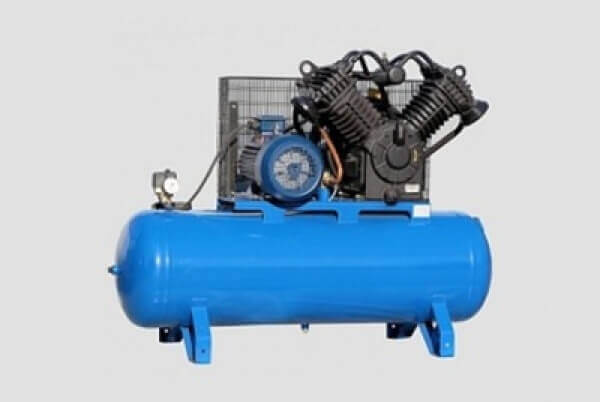

Компрессор изготавливается на базе четырехцилиндровой двухступенчатой компрессорной головки С-416М1. Этот компрессор отличается простотой в эксплуатации, надежностью и мобильностью.
Применяется компрессор С-416М1 в строительных, промышленных, дорожных предприятиях; на линиях по разливу жидкостей, по производству бутылок, при разгрузке муковозов и т.д.
Характеристики
| Тип |
Стационарный |
| Производительность, л/мин |
1100 |
| Давление, бар |
10 |
| Объем ресивера, л |
230 |
| Расположение ресивера |
Горизонтальный |
| Мощность, кВт |
11 |
| Напряжение, В |
380 |
| Модель компрессорной головки |
С-416М |
| Тип привода |
Ременной |
| Размер, мм |
1750х600х1400 |
| Вес, кг |
420 |
| Реле давления |
Да |
| Страна |
Россия |

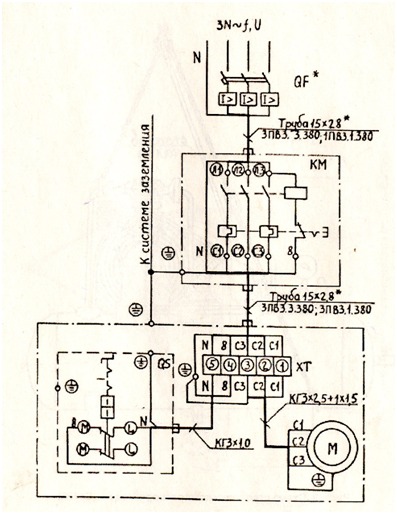

Схема электрическая принципиальная и соединений компрессора модель С-416М1

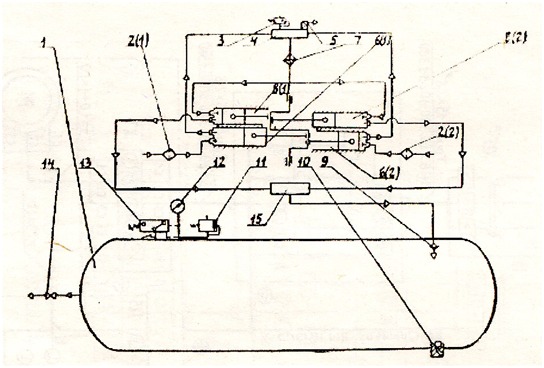

Схема пневматическая принципиальная компрессора, модель С-416М1
- 1 - ресивер;
- 2(1) - воздушный фильтр левый;
- 2(2) - воздушный фильтр правый;
- 3 - клапан предохранительный;
- 4 - коллектор цилиндра низкого давления;
- 5 - пневморазгружатель;
- 6(1) - цилиндр низкого давления левый;
- 6(2) - цилиндр низкого давления правый;
- 7 - холодильник;
- 8(1) - цилиндр высокого давления левый;
- 8(2) - цилиндр высокого давления правый;
- 9 - блок обратного клапана;
- 10 - влагоотделитель;
- 11 - предохранительный клапан;
- 12 - манометр контроля воздуха;
- 13 - реле управления;
- 14 - вентиль раздаточный;
- 15 - коллектор цилиндра высокого давления.

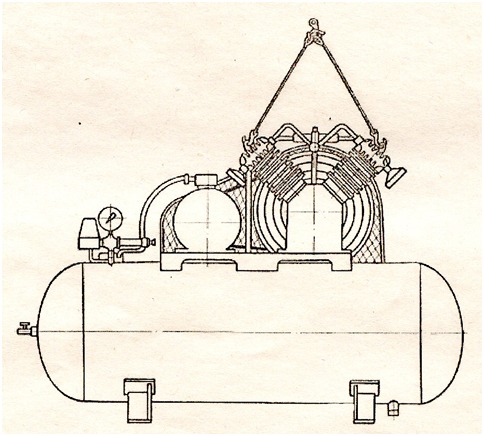

Схема строповки компрессора модель С-416М1
