Лебёдка шахтная маневровая – вид механического оборудования для выполнения маневровых работ с вагонетными составами в подземных горных выработках.
Лебёдкашахтная маневровая – эксплуатационные условия
- По взрывоопасности. Шахтная маневровая лебёдка марки МК 7 относится к классу электрооборудования, разрешённых к использованию в присутствии взрывоопасного газа и пыли (рудничное взрывобезопасное электрооборудование – исполнение РВ)
- По температуре окружающей среды. Лебёдка шахтная маневровая рассчитана на эксплуатацию от -10°C.
- Электропитание – сеть переменного тока напряжением 660 В.
Лебёдка шахтная маневровая должна эксплуатироваться в полном соответствии с действующей нормативно-технической документацией и инструкциями, определяющими правила технической эксплуатации оборудования и безопасности работ в угольных и сланцевых шахтах.
Лебёдка шахтная маневровая МК 7 –конструкция и принцип работы
Эта шахтная лебёдка – подъёмный электромеханизм, перемещающий объект с помощью тягового каната. Режим использования – периодический. Целевое назначение – откатка и передвижение гружённых и порожних вагонеток в горизонтальных шахтных выработках при их выгрузке, загрузке и других действиях маневрового характера.

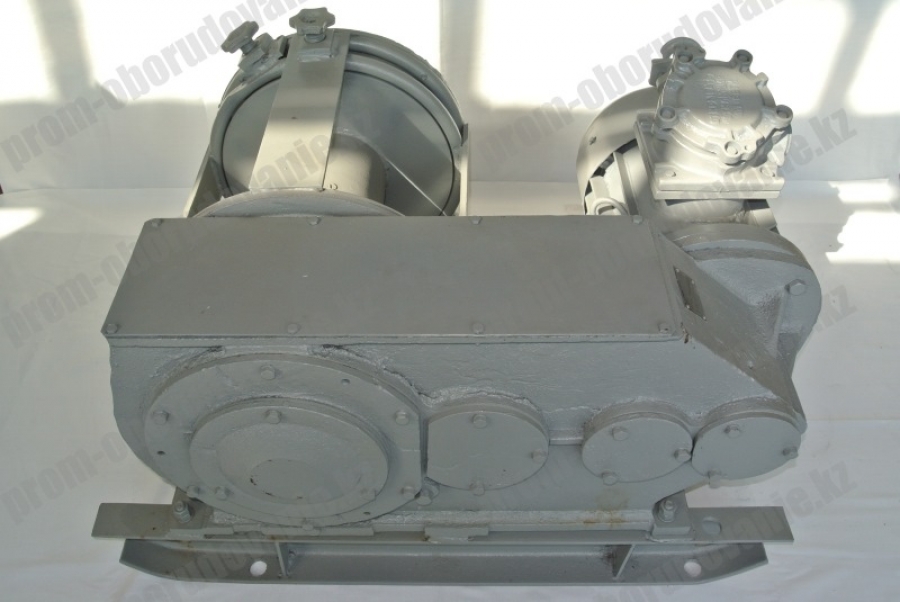

Лебёдка шахтная маневровая состоит из:
- Привода с взрывозащищённым фланцевым электродвигателем
- Барабана в корпусе
- Редуктора
- Притормаживающего устройства
- Рамы.
Основное тяговое устройство лебёдки шахтной маневровой – барабан, на который наматывается канат. Вращающее усилие на него передаётся от двигателя через редуктор. Лебёдка шахтная маневровая оснащается эффективной тормозной системой, действующей как на сам барабан, так и на фрикционный шкив. Барабан кронштейнами закреплён на несущей раме.
Лебедка шахтная маневровая марки МК-7 –технические данные
- Минимальное тяговое усилие – 1800 Н
- Параметры электродвигателя: мощность – 7,5 кВт, частота вращения (синхронная) – 1500 об/мин
- Размеры барабана: диаметр – 194 мм (реборды – 450 мм), ширина – 350 мм
- Скорость каната (средний радиус барабана) – 0,3 м/с
- Разрывное усилие каната (минимальное суммарное) – 72 кН
- Габариты (предельные), мм – 850х1175х765
- Масса – 810 кг.
Лебёдка шахтная маневровая–транспортирование и разгрузка
Лебёдка шахтная маневровая вместе с её комплектующим оборудованием пригодна к перевозке всеми видами транспорта соответствующей грузоподъёмности без исключения. Для выгрузки лебёдки шахтной маневровойследует использовать погрузочно-разгрузочное средство с минимальной грузоподъёмностью в 1 тонну.
