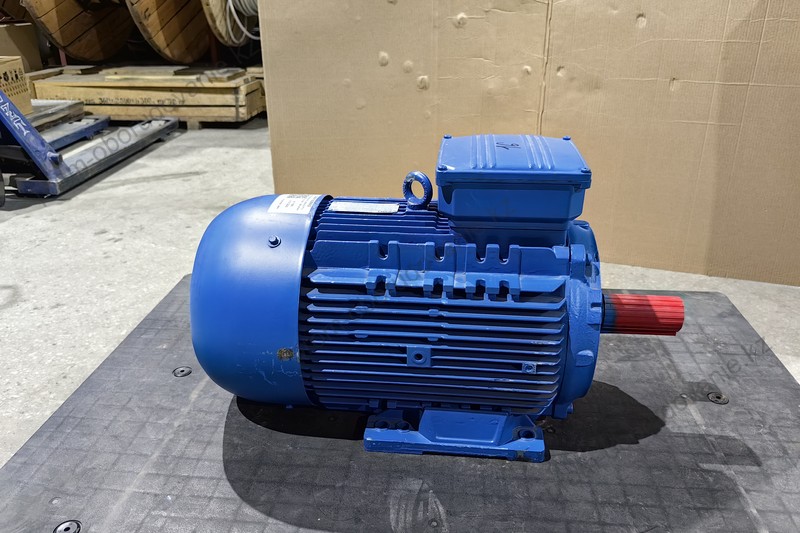

Общие сведения
Асинхронные двигатели общепромышленного назначения изготавливаются в основном (базовом) исполнении и в модифицированных исполнениях.
Основное (базовое) исполнение – двигатель монтажного исполнения IM1001 (1081), климатическое исполнение У3, для режима работы S1, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Серийно изготавливаемый двигатель – двигатель, изготавливаемый по действующим на предприятии техническим условиям и конструкторской документации, предназначенной для серийного изготовления.
Структура обозначения двигателей
| 5АМХ |
160 |
S |
8 |
БП |
У2 |
| 1 2 |
3 |
4 |
5 |
6 |
7 |
- Обозначение серии: АИР, АИВ, 4А, 5А, 6А, АН, ВА и др.
- Признак модификации:
- пристраиваемые – П;
- модернизированные – М;
- с алюминиевой станиной – Х;
- с фазным ротором – К;
- повышенного скольжения – С;
- с самовентиляцией – Н;
- с принудительным охлаждением – Ф;
- встраиваемые – В;
- однофазные – ЕУ;
- для транспорта – Э;
- с повышенным пусковым моментом – Р.
- Габарит (высота оси вращения, мм): 80, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355 и др.
- Установочный размер по длине станины (S, М, L), или вариант длины сердечника (А, В).
- Число полюсов: 2, 4, 6, 8, 10, 12 или 2/4, 8/6/4 и т.д.
- Признак отличия по назначению:
- по нормам CENELEK – К;
- с датчиком температурной защиты обмотки – Б;
- с датчиком температуры подшипника – Б1;
- с датчиком и антиконденсатным подогревателем – Б2;
- повышенной точности по установочным размерам – П;
- малошумные – Н;
- для лифтов – Л;
- для станков качалок – С;
- для сушильных шкафов – СШ;
- для АЭС – А (А1, А2, А3).
- Климатическое исполнение и категория размещения по ГОСТ 15150: У3, Т2 и т.д. (стр. 12). В дополнение к обозначению двигателя указывается:
- монтажное исполнение – IM....;
- напряжение питающей сети – 380 В (220/380 В и др.);
- степень защиты IP..;
- другие отличия от основного (базового) исполнения.
В обозначении двигателя может применяться использование нескольких отличительных признаков модификации и назначения.
Технические характеристики
| Тип двигателя |
Номинальная мощность, кВт |
Номинальная частота вращения, об/мин |
КПД, % |
Коэффициент мощности |
Номинальный ток при 380 В, А |
Номинальный момент, Нм |
Индекс механической характеристики |
Отношение пускового момента к номинальному |
Отношение пускового тока к номинальному |
Отношение максимального момента к номинальному |
Динамический момент инерции ротора, кг·м² |
Масса IM1001, кг |
Сервис-фактор |
| 5АМX160S8 |
7,5 |
725 |
86,0 |
0,72 |
18,4 |
98,8 |
II |
1,6 |
5,0 |
2,2 |
0,11 |
108 |
1,15 |
Габаритные, установочные и присоединительные размеры
 Рисунок 10 – Монтажное исполнение IM 10...1, IM 10...2 |
 Рисунок 11 – Монтажное исполнение IM 2...1, IM 2...2 |
 Рисунок 12 – Монтажное исполнение IM 3...1, IM 3...2 |
Габаритные, установочные и присоединительные размеры двигателей основного исполнения
| Типоразмер двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм |
|---|
| L | LC | AD | HD | P | AC | E | EA | B | BB | T | LA | C | R | F | FA | A | AB |
|---|
| 5АМX160S |
8 |
700 |
815 |
160 |
410 |
350 |
330 |
110 |
110 |
178 |
257 |
5 |
16 |
108 |
0 |
14 |
12 |
254 |
320 |
Габаритные, установочные и присоединительные размеры двигателей основного исполнения (продолжение)
| Типоразмер двигателя | Число полюсов | Установочные и присоединительные размеры, мм |
|---|
| AA | H | GD | GF | GA | GC | HA | HC | D | DA | K | M | S | N | 45° | 22,5° |
|---|
| 5АМX160S |
8 |
60 |
160 |
9 |
8 |
51,5 |
45 |
19 |
- |
48 |
42 |
15х18 |
300 |
19 |
250 |
450 |
-- |
Размер l39 равен нулю, т.к. ступень выходного конца вала находится на одном уровне с поверхностью фланца.
