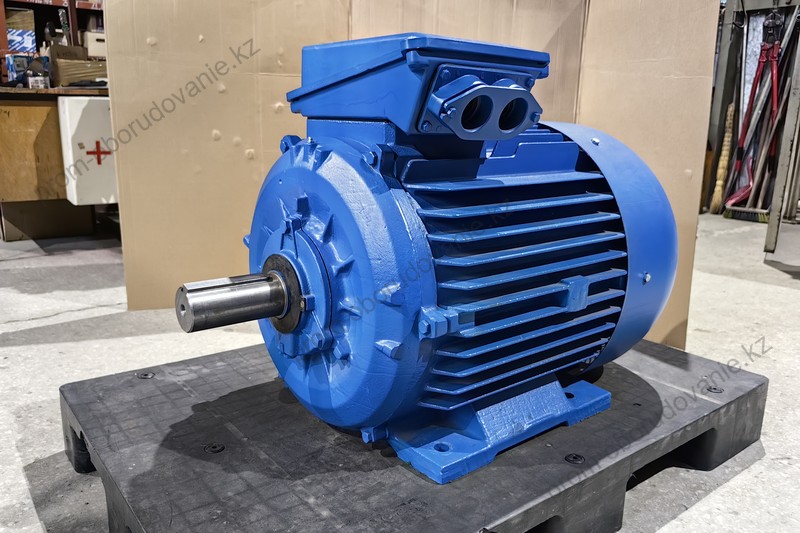

Общие сведения
Асинхронные двигатели общепромышленного назначения изготавливаются в основном (базовом) исполнении и в модифицированных исполнениях.
Основное (базовое) исполнение – двигатель монтажного исполнения IM1001 (1081), климатическое исполнение УЗ, для режима работы S1, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Серийно изготавливаемый двигатель – двигатель, изготавливаемый по действующим на предприятии техническим условиям и конструкторской документации, предназначенной для серийного изготовления.
Структура обозначения двигателей
| 5 |
АМ |
315 |
МВ |
2 |
БП |
У2 |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
- Обозначение серии: АИР, АИВ, 4А, 5А, 6А, АН, ВА и др.
- Признак модификации:
- пристраиваемые – П;
- модернизированные – М;
- с алюминиевой станиной – Х;
- с фазным ротором – К;
- повышенного скольжения – С;
- с самовентиляцией – Н;
- с принудительным охлаждением – Ф;
- встраиваемые – В;
- однофазные – ЕУ;
- для транспорта – Э;
- с повышенным пусковым моментом – Р.
- Габарит (высота оси вращения, мм): 80, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355 и др.
- Установочный размер по длине станины (S, М, L), или вариант длины сердечника (А, В).
- Число полюсов: 2, 4, 6, 8, 10, 12 или 2/4, 8/6/4 и т.д.
- Признак отличия по назначению:
- по нормам CENELEK – К;
- с датчиком температурной защиты обмотки – Б;
- с датчиком температуры подшипника – Б1;
- с датчиком и антиконденсатным подогревателем – Б2;
- повышенной точности по установочным размерам – П;
- малошумные – Н;
- для лифтов – Л;
- для станков качалок – С;
- для сушильных шкафов – СШ;
- для АЭС – А (А1, А2, А3).
- Климатическое исполнение и категория размещения по ГОСТ 15150: У3, Т2 и т.д. (стр. 12).
- В дополнение к обозначению двигателя указывается:
- монтажное исполнение – IM....;
- напряжение питающей сети – 380 В (220/380 В и др.);
- степень защиты IP..;
- другие отличия от основного (базового) исполнения.
В обозначении двигателя может применяться использование нескольких отличительных признаков модификации и назначения.
Технические характеристики
| Тип двигателя | Номинальная мощность, кВт | Номинальная частота вращения, об/мин | КПД, % | Коэффициент мощности | Номинальный ток при 380 В, А | Номинальный момент, Нм | Индекс механической характеристики | Отношение пускового момента к номинальному | Отношение пускового тока к номинальному | Отношение максимального момента к номинальному | Динамический момент инерции ротора, кг·м² | Масса IM1001, кг | Сервис-фактор |
|---|
| 5АМ315МВ2 |
250 |
2975 |
95,7 |
0,93 |
427 |
803 |
II |
2,0 |
8,5 |
2,7 |
2,05 |
1190 |
— |
Габаритные, установочные и присоединительные размеры
 Рисунок 10 – Монтажное исполнение IM10...1, IM10...2 |
 Рисунок 11 – Монтажное исполнение IM2...1, IM2...2 |
 Рисунок 12 – Монтажное исполнение IM3...1, IM3...2 |
Габаритные, установочные и присоединительные размеры двигателей основного исполнения
| Типоразмер двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм |
| L |
LC |
AD |
HD |
P |
AC |
E |
EA |
B |
BB |
T |
LA |
C |
R |
F |
FA |
A |
AB |
| 5АМ315МВ |
2 |
1260 |
1410 |
390 |
815 |
660 |
680 |
140 |
140 |
457 |
620 |
6 |
22 |
216 |
0 |
20 |
18 |
508 |
608 |
Габаритные, установочные и присоединительные размеры двигателей основного исполнения (продолжение)
| Типоразмер двигателя |
Число полюсов |
Установочные и присоединительные размеры, мм |
| AA |
H |
GD |
GF |
GA |
GC |
HA |
HC |
D |
DA |
K |
M |
S |
N |
45° |
22,5° |
| 5АМ315МВ |
2 |
120 |
315 |
12 |
11 |
79.5 |
69 |
40 |
640 |
75 |
65 |
28 |
600 |
24 |
550 |
-- |
22,50 |
