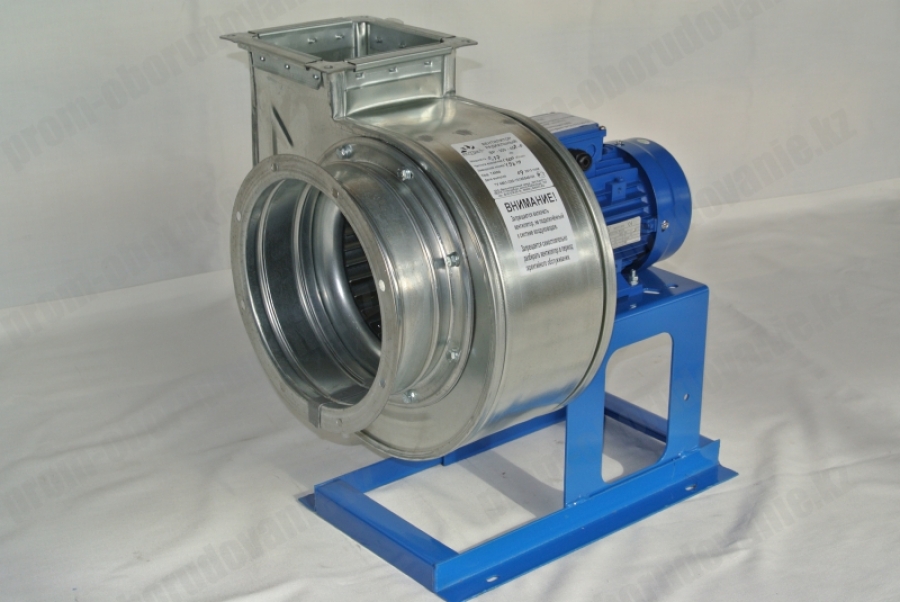

Вентиляторы среднего давления

Вентиляторы среднего давления относятся к группе радиальных (серия ВЦ14-46), способных создать давление величиной от 255 до 2750 Па. Диапазон производительности, который имеют данный тип устройств: от 600 до 41 500 м³/ч.

Требования к среде

• Полное отсутствие липких веществ или волокнистых материалов, взрывоопасных газовых смесей и твёрдых включений (запылённость) с содержанием, превышающим значение 100 мг/м³.
• Диапазон рабочих температур: от -40 °С до +40 °С, возможны два варианта климатического исполнения: для тропического и умеренного климата.

В соответствии с этими требованиями они могут иметь три категории размещения: 1-я – на открытом воздухе с применением защиты двигателя, 2-я – в открытом помещении и 3-я – в закрытом помещении.

Устройство, основные компоненты и узлы

32-лопаточный ротор вращается и захватывает воздушную смесь из входного патрубка. Центробежная сила воздействует на воздух, вращающийся в кожухе улиткообразной формы, и по поверхности кожуха направляется к выходному отверстию. Затем входной поток воздушной массы движется перпендикулярно к направлению выходного потока. Данный тип имеет высокий КПД и степень направленности выходящего потока.

Имеют загнутые вперёд лопатки, что позволяет уменьшить габариты всего агрегата и его рабочего колеса, а также снизить частоту вращения рабочего колеса, что также значительно уменьшает уровень вибрации и шума в рабочем режиме. Эти показатели улучшены и за счёт следующих технологических решений в некоторых типоразмерах:

• Типоразмеров № 2 – 5: улучшенная геометрия рабочего колеса;
• Типоразмеров № 2 – 4: установлены рамы с повышенной жёсткостью.

Для вентилирования больших помещений агрегаты могут быть установлены параллельно. В этом случае требуется применение соответствующих элементов для формирования и нормального функционирования вентиляционной сети. Если в такой вытяжной вентиляционной системе используется вентилятор среднего давления, то на выходе в обязательном порядке должен быть установлен диффузор.

Материалы корпуса

В зависимости от материала корпуса определяется и область его применения:

1. Углеродистая сталь применяется в агрегатах общего применения.

2. Нержавеющая сталь используется для корпусов устойчивых к коррозии и взрывозащищённых коррозионно-стойких.

3. Алюминиевые сплавы и разнородные металлы также применяются для изготовления взрывозащищённых агрегатов.

Благодаря наличию устройств, имеющих как левое, так и правое направление вращения рабочих колёс, возможность их использования значительно расширена – это стандартные системы вентиляции, отопления и кондиционирования в сетях и линиях любой конфигурации.
