Обеспечивает безопасное производство работ по вентилированию кабельной канализации в соответствии с Правилами по охране труда при работах на телефонных станциях и телеграфах ПОТ РО-45-007-96, Правилами по охране труда при работах на кабельных линиях связи и установке проводного вещания ПОТ РО-45-005-95.

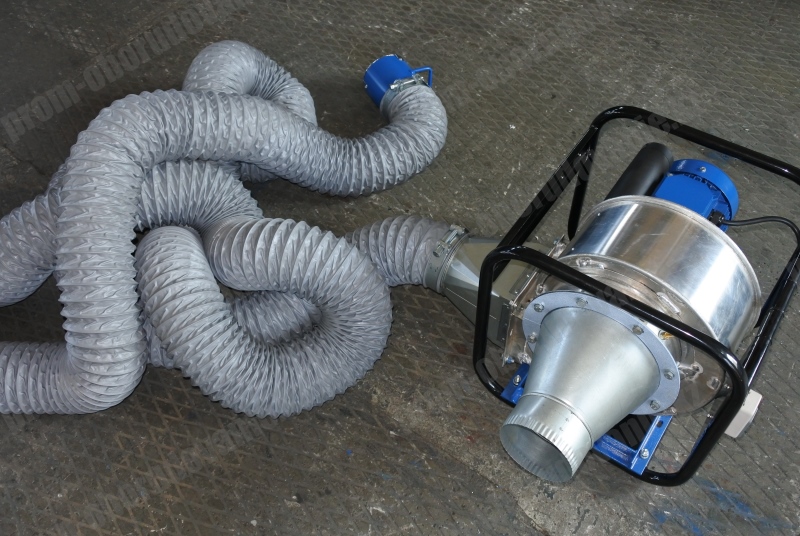

Вентиляторы кабельных колодцев УВК-3 используются для принудительного вентилирования при производстве работ в колодцах кабельной канализации:
- нагнетания чистого атмосферного воздуха в место проведения работ;
- отсоса (удаления) газопаровоздушных смесей, образующихся в месте проведения монтажных работ (при пайке, работе с кабелями с гидрофобным заполнителем, других операциях) и выброса их в атмосферу.
Питание от автономного источника постоянного электрического тока напряжением 12 В, например, от автомобильного аккумулятора.
Комплектация:
|
Наименование
|
Количество
|
|---|
|
Основной вентиляторный блок
|
1 шт.
|
|
Гибкий рукав c вмонтированными наконечником и воздухозаборником
|
1 шт.
|
Технические характеристики:
|
Наименование показателя
|
Величина
|
|---|
|
Производительность вентилятора, м³/час, не менее
|
250
|
|
Габаритные размеры в транспортном положении, мм, не более
|
370×290×360
|
|
Масса устройства без рукава, не более, кг
|
13,5
|
|
Длина гибкого рукава, м
|
6,0
|
|
Внутренний диаметр рукава, мм
|
100
|
|
Номинальное напряжение питания, В
|
12,0
|
|
Масса рукава с наконечником, кг
|
7,1
|
|
Тип вентилятора
|
Радиальный центробежный
|
|
Тип электродвигателя
|
Постоянного тока
|
|
Частота вращения, об/мин
|
3000
|
|
Потребляемый ток, А, не более
|
8,0
|
В качестве источника питания рекомендуется применять кислотные малосурьмяные аккумуляторы. Для сохранения срока службы аккумулятора время работы без зарядки не должно превышать следующих величин:
при емкости аккумулятора
- 55 А-ч - 1 час 50 минут;
- 62 А-ч - 2 часа 10 минут;
- 72 А/ч - 2 часа 30 минут.
По согласованию с Заказчиком устройствo комплектуется дополнительным рукавом длиной 6.0 м с соединительной втулкой.
