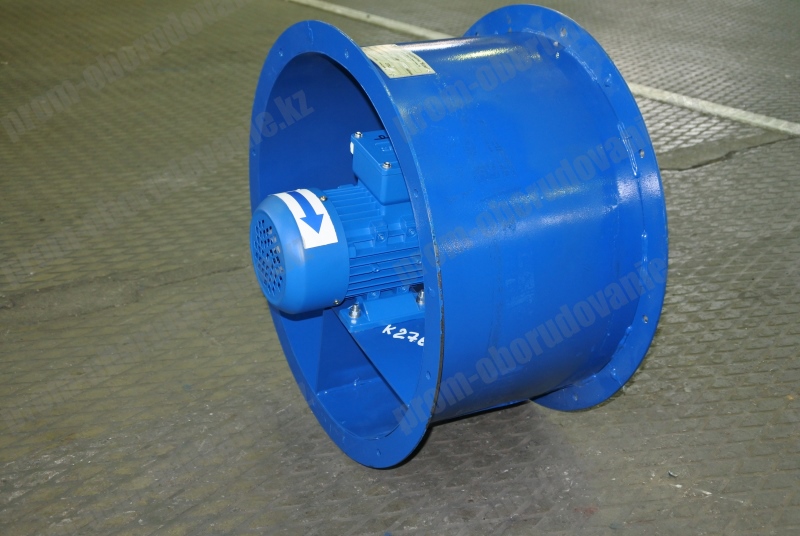

Вентилятор ВО 12-303-4 применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов.
Технические характеристики
|
Типоразмер
|
Электродвигатель
|
Параметры в рабочей зоне
|
Масса,
кг
|
|---|
|
Типоразмер
|
Мощность,
кВт
|
Частота вращения,
об/мин
|
Производ.,
тыс.м³/час
|
Полное давление,
Па
|
|---|
|
ВО12-303-4
|
АИР56В4
|
0,18
|
1500
|
2,7-3,3
|
78-44
|
17
|
|
4А63В4
|
0,37
|
1500
|
2,3-3,6
|
105-50
|
18
|
|
4АМ71А2
|
0,75
|
3000
|
4,5-6,8
|
339-187
|
22
|

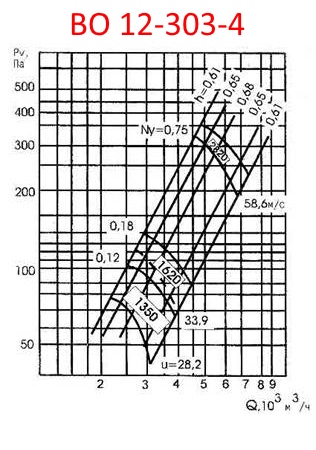

Аэродинамическая характеристика

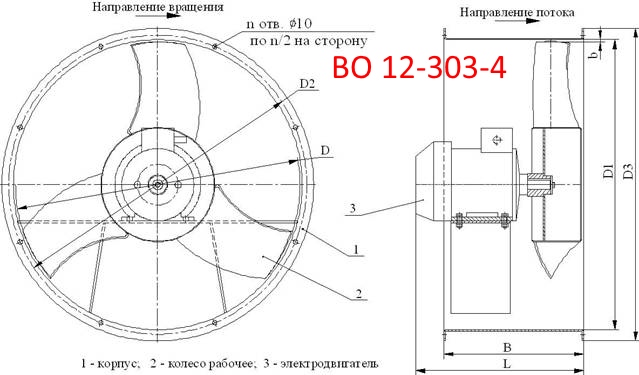

Основные размеры
|
№ вентилятора
|
Тип электродвигателя
|
D, мм
|
D1, мм
|
D2, мм
|
D3, мм
|
B, мм
|
L, мм
|
n
|
b, мм
|
|---|
|
ВО12-303-4
|
АИР56В4
4А63В4
4АМ71А2
|
400
|
410
|
430
|
450
|
200
|
300 315 345
|
16
|
1,5...5
|
