Обратные клапаны

Обратные клапаны устанавливаются для того, чтобы предотвращать движение воздушных масс в одну из сторон, не препятствуя их перемещению в заданном направлении. Также предотвращают в одностороннем порядке перетекание воздуха через коллекторы и их ответвления в системах вентиляции, как в сторону отключённого вентилятора, так и от него.

Условия подключения

Могут быть установлены в систему при следующих скоростях потока воздуха:

• между 4 и 20 м/с – на вертикальных отрезках;
• между 6 и 20 м/с – на горизонтальных отрезках.

Для удобства эксплуатации используется  незаметное фланцевое крепление к воздуховодам.

Основные типы

Как воздуховоды, могут быть прямоугольной или круглой формы. Они могут изготавливаться в обычном или взрывозащищённом исполнении.

Имеют перекрывающий механизм в виде створок или в форме лепестков (тип «бабочка»).

Принцип срабатывания

Независимо от типа, снабжены специальной лопаткой, закреплённой внутри корпуса на полуосях. Открытие полотна лопатки производится под воздействием напора воздуха на смещённую от центральной оси вращения лопатку. В исходное положение лопатка возвращается автоматически после прекращения движения потока.

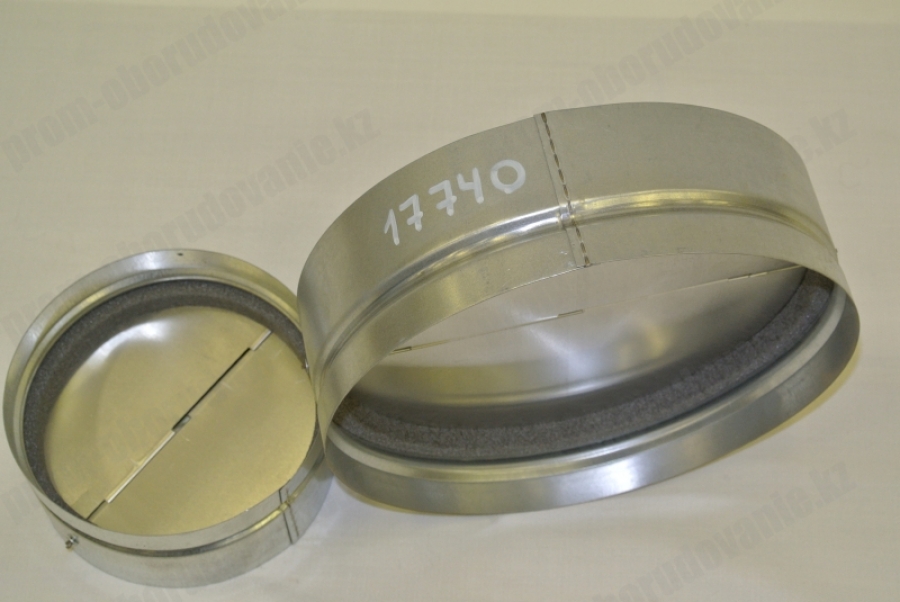

Обратные клапаны типа «бабочка» имеют общую ось для двух лепестков и автоматически срабатывают по тому же принципу.

Конструктивно позволяют оперативно регулировать подачу воздушной массы в системе изменением площади сечения воздухопровода.

Цель установки

Устанавливаются в вытяжные, приточные и приточно-вытяжные системы вентиляции и кондиционирования со следующими целями:

• Как препятствие проникновению сквозняков или дыма в помещение;
• Как предотвращение процесса образования конденсата;
• Как защита от перетекания из смежных воздуховодов посторонних газовых потоков и смесей.
