Канальные нагреватели

Канальные нагреватели – это устройства для нагрева воздуха (калориферы). Используются в качестве главных подогревателей (в вентиляционных системах) или вторичных (в помещениях с регулируемыми температурными условиями). В них предусмотрены трубчатые или нихромовые нагревательные элементы.

Основные типы и модификации

Различаются размерами и видом сечения воздуховода (прямоугольное, круглое), мощностью нагревательного элемента.

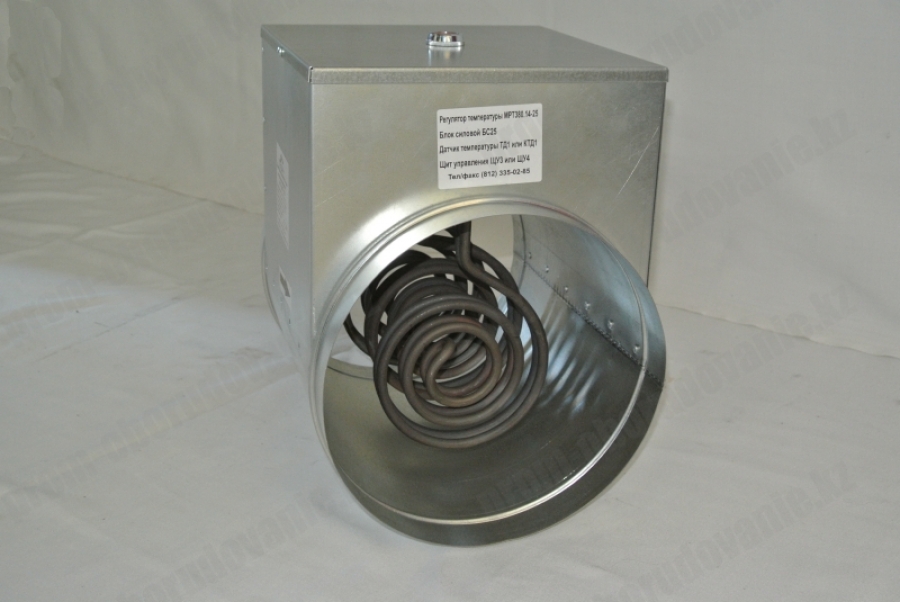

Технические параметры агрегатов для круглых воздуховодов:

• Диапазон мощности: от 0,6 до 24 кВт;
• Материал нагревательного элемента: нержавеющая сталь;
• Защита корпуса: антикоррозийное алюминиево-цинковое покрытие;
• Стыковка его с воздуховодами: резиновыми уплотнителями;
• Термическая защита: предусмотрена, выключатели с ручным и автоматическим возвратом;
• Степень защиты: IP 43.

Технические параметры агрегатов для воздуховодов прямоугольного типа:

• Диапазон мощности: от 6 до 96 кВт;
• Материал нагревательного элемента: нержавеющая сталь или нихром (проволока);
• Материал корпуса: оцинкованная сталь;
• Термическая защита: два биметаллических выключателя на 70°C и 130°C с самовозвратом;
• Минимальная скорость движения воздуха через него: 2 м/с;
• Выходная температура воздуха: до +40°C.

Особенности монтажа

Для быстрой установки они снабжаются коммутационной коробкой со специальными зажимами.

Могут монтироваться в горизонтальном или вертикальном положении. Направление потока воздуха, проходящего через агрегат, обозначено стрелкой на корпусе. Оптимальное расположение соединительной коробки – сверху. Допускается боковое расположение (с отклонением не более 90°).

Минимальное расстояние элементов вентиляционной системы от канальных нагревателей – двойная величина соединительного диаметра устройства.

Система блокировки

Отключение может производиться по двум параметрам: при выключении устройства или по достижению определенной температуры воздуха в канале.

Снабжены 2-ступенчатой защитой от перегрева (отключающие устройства с автоматическим и ручным возвратом). Биметаллические выключатели с большой рабочей силой тока (до 16А) предусматривают включение катушек впрямую. Это позволяет обходиться без промежуточных реле, снижая стоимость щитов управления системой вентиляции.

Комплектация силовыми блоками

Могут быть укомплектованы силовыми блоками, состоящими из магнитных пускателей, защитных автоматов и контактных клемм.

Силовой блок позволяет:

• разделить процесс пуска и выключения вентилятора и нагревательного элемента;
• уберечь устройства от перегрева, перегрузки, короткого замыкания;
• предотвратить включение нагревательного элемента при неработающем вентиляторе.

Правила электробезопасности

Автоматический выключатель и питающий кабель должны соответствовать по электрическим параметрам мощности устройства и потребляемому току. Запрещена эксплуатация агрегата без надежного заземления корпуса.
