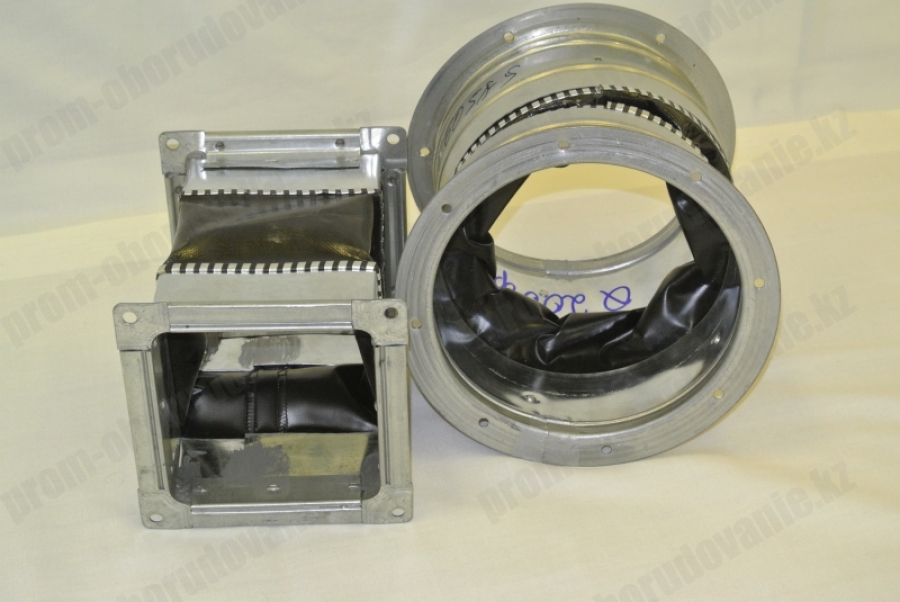

Гибкие вставки

Вентиляционные системы с радиальными (центробежными) или канальными вентиляторами могут иметь сложную и разветвлённую сеть воздуховодов, в которых используются гибкие вставки.

Производятся с габаритами, в точности соответствующими наиболее распространённым типоразмерам центробежных вентиляторов. В случае поставок от завода-изготовителя модульных установок или канальных вентиляторов производится комплектация, в которой в обязательном порядке есть они.

Устанавливаются для вентиляционных агрегатов:

• С круглым сечением – на всасывающем патрубке вентиляторов.
• С прямоугольным сечением – на нагнетающей части вентиляторов.

Виды

1. Тип «Н»

Указанный тип технических изделий имеет прямоугольное сечение для монтажа на выходе вентиляционного агрегата. Присоединительные размеры подключаемого вентилятора находятся в соответствии с её размером.

2. Тип «В»

Изделия, относящиеся к типу «В», как правило, имеют круглую форму и крепятся на всасывающих патрубках радиальных вентиляционных агрегатов. Размеры входного отверстия радиального (центробежного) вентилятора полностью совпадают с диаметром гибкой вставки.

Типы соединений

1. Прямоугольные типа «Н» присоединяются с помощью фланца, состоящего из уголка или шины.

2. Круглые типа «В» соединяются хомутами или с помощью ниппеля.

Преимущества использования

Широко применяемые в различных системах вентиляции, позволяют достичь нескольких безусловных преимуществ:

• В значительной степени уменьшается шум вентагрегата в рабочем режиме.
• Если воздуховоды расположены внутри стеновых конструкций, то уменьшаются их вибрации, связанные с работой электродвигателя вентилятора, и вероятность связанной с вибрацией деформации.
• Появляется возможность необходимой коррекции или даже значительного изменения направления вентиляционного трубопровода.
