Назначение
Дымососы ДН-21 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа гарантируется при температуре окружающего воздуха от - 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000 м.
Общее описание и сравнительные характеристики смотрите на странице дымососы
Основные технические характеристики
По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое - против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.
| ДН | Электродвигатель | Параметры в рабочей зоне | Масса, кг |
|---|
| Обозначение | Мощность, кВт | Частота вращения, мин-¹ | Производительность 10³ х м³/час | Полное давление, Па | Исполнение |
|---|
| 1 | 2 | 3 |
|---|
| ДН-21 |
АИР355S10 |
90 |
600 |
83000 |
2100 |
- |
4340* |
- |
| АИР355МА8 |
160 |
750 |
105000 |
3300 |
- |
- |
| АДН-315-6 |
315 |
1000 |
135000 |
5850 |
- |
- |
| ДАЗО4-400Х-6 |
315 |
1000 |
135000 |
5850 |
- |
- |
| ДАЗО4-400У-6 |
400 |
1000 |
135000 |
5850 |
- |
- |

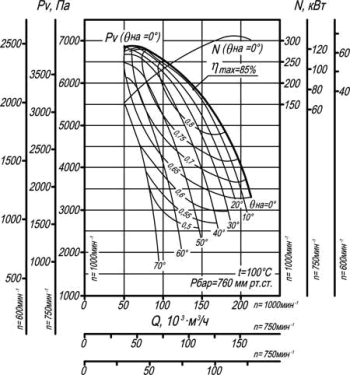

Аэродинамическая характеристика
