Назначение
Дымососы ДН-19 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация агрегатов допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа гарантируется при температуре окружающего воздуха от - 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000м.
Общее описание и сравнительные характеристики смотрите на странице дымососы
Основные технические характеристики
По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое - против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.
| ДН | Электродвигатель | Параметры в рабочей зоне | Масса, кг |
|---|
| Обозначение | Мощность, кВт | Частота вращения, мин-¹ | Производительность 10³ х м³/час | Полное давление, Па | Исполнение |
|---|
| 1 | 2 | 3 |
|---|
| ДН-19 |
АИР355М10 |
110 |
600 |
62000 |
1700 |
- |
3150* |
- |
| АИР355S8 |
132 |
750 |
78000 |
2700 |
- |
- |
| АИР355МА6 |
200 |
1000 |
105000 |
4620 |
- |
- |
| АОД4-355Х-6 |
200 |
1000 |
105000 |
46200 |
- |
- |
| АИР355МВ6 |
250 |
1000 |
105000 |
4620 |
- |
- |
| ДАЗО4-400ХК-6 |
250 |
1000 |
105000 |
4620 |
- |
- |

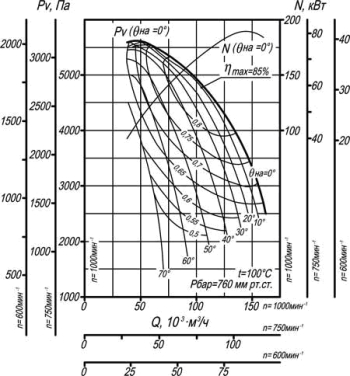

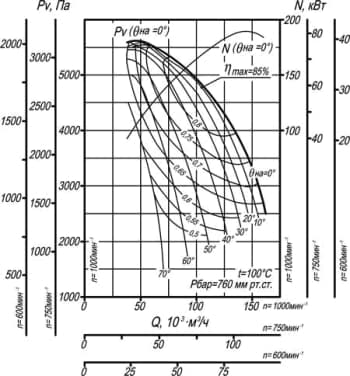

Аэродинамическая характеристика
