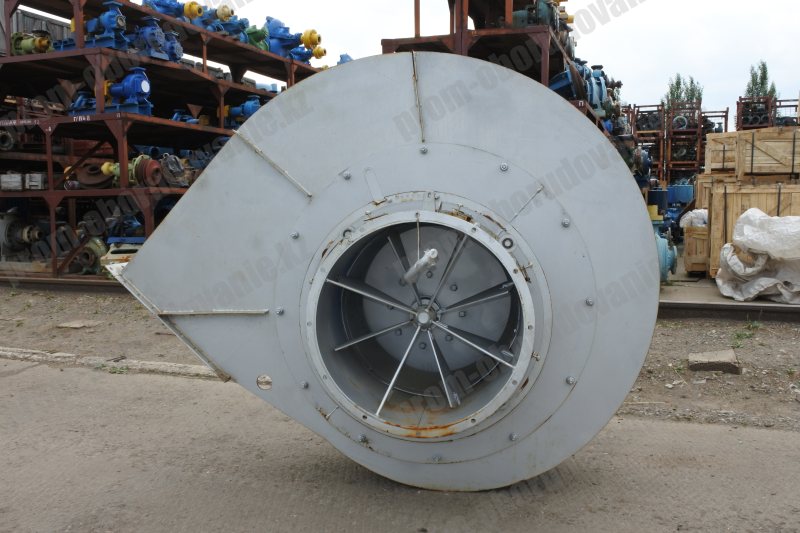

Назначение
Дымососы ДН-11,2 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа гарантируется при температуре окружающего воздуха от - 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000м.
Общее описание и сравнительные характеристики смотрите на странице дымососы
Основные технические характеристики

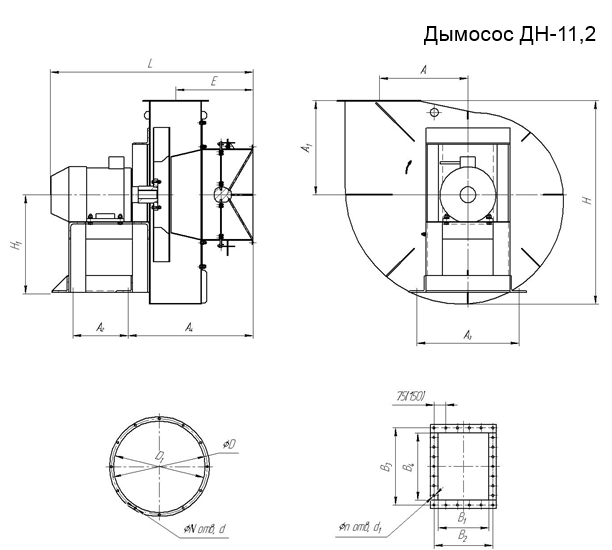

Технические характеристики, габаритные, присоединительные и установочные размеры приведены в таблицах 1,2,3 и на рисунке 1.
По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое - против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.
Рисунок 1
Таблица 1
|
№
|
Габаритные размеры, мм
|
|---|
|
Lmax
|
В
|
А
|
A1
|
А2
|
А3
|
А4
|
Еmax
|
Hmax
|
H1
|
|---|
|
ДН-11,2
|
1555
|
1855
|
730
|
785
|
565
|
610
|
930
|
585
|
1685
|
702
|
Таблица 2
| № | Установочные размеры, мм |
|---|
| D | D1 | B1 | В2 | В3 | B4 | N | d | n | d1 |
|---|
| ДН-11,2 |
702 |
660 |
560 |
640 |
480 |
420 |
12 |
12 |
28 |
14 |
Технические характеристики
Таблица 3
| № | Относительный диаметр рабочего колеса | Ny, кВт. | Частота вращения вала n, мин.-1 | Производительность Q, 10³ м³/ч | Давление полное Pv, Па | Частота тока, Гц | Напряжение, В | Масса без двигателя не более, кг |
|---|
| ДН-11,2 |
1 |
22 |
1000 |
19,2 |
1200 |
50 |
380 |
1060 |
| 45 |
1500 |
21,85 |
2500 |

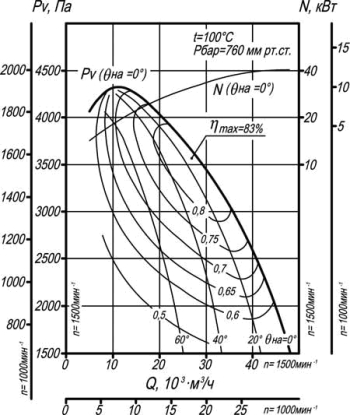

Аэродинамическая характеристика
